KUKA KR C5 Controller装配指导说明

KUKA KR C5 Controller装配指导说明

产品描述

整套机器人:机械手本体 + KR C5 控制器 + smartPAD‑2 示教器 + 线缆 + 软件 + 选件。 控制器分为两大物理单元:Control Unit 控制单元 + Power Unit 功率驱动单元。
1)控制单元 Control Unit

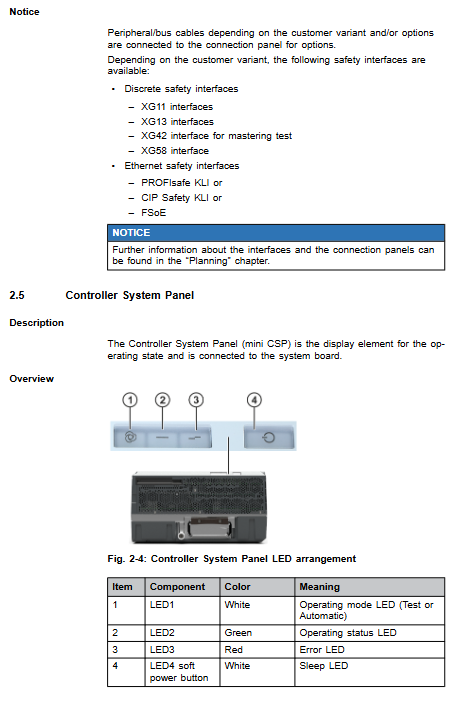

包含 mini‑CSP 控制器系统面板(状态 LED:模式、运行、故障、软电源按键)、SSD 硬盘、microSD 卡、SYBperf 系统主板、可选三类接口板(IFBstd 标准 IO、IFBsafe 安全 IO、IFBsafeext 安全扩展 IO)、内部散热风扇。
注意:功率单元壳体严禁私自拆开,存在致命高压。
2)功率单元 Power Unit
包含外部散热风扇、散热鳍片、KSP‑600 伺服驱动模组(FCU‑600 电源单元 + SCU‑7‑1L 安全控制单元);负责生成中间直流母线电压、电机与抱闸控制、制动模式母线监控。
3)CK 客户运动学(Customer Kinematics)
CK 版本控制器可驱动库卡电机,但不搭载标准机械手机器数据,用于客户自定义机构;若加载机器人机器数据,则等同于标准机器人控制器。
4)接口总览
离散安全接口:XG58、XG11.1、XG11.3、XG13.1/XG13.2、XG42 参考开关;
以太网安全选件:PROFIsafe / CIP Safety / FSoE;
网口组 XF1‑XF8:KSI、KLI‑OT、KLI‑IT、Daisy‑chain 级联、KEI EtherCAT、KONI;
电源类:XD1 主输入电源、XD2 UPS(24V 不间断,断电受控关机)、XD3 制动电阻;
电机 / 抱闸:XD20 电机连接器、XD10 抱闸连接器;
XF21:RDC 旋变数字转换器接口;
XG33:快速测量输入 + “Drives ready 驱动就绪” 指示灯输出。
5)冷却
控制单元、功率单元独立风扇风冷;气流分入口、出口,风道不得堵塞。
6)规定用途与误用
用途:驱动库卡工业机器人、CK 客户运动学机构。

误用:当做踩踏台阶、超参数运行、户外、防爆、放射性、地下采矿环境,误用丧失全部质保。

安全章节

控制器属于部分完成机械,不能单独投产;系统集成商必须完成整套系统风险评估、出具 EC 符合性声明。安全功能满足 EN ISO13849‑1 Cat.3 / PL d;前提条件:急停、使能装置、US2 接触器每 12 个月必须做功能测试;设计寿命 20 年。
1)停止类别(遵循 EN60204‑1)
STOP0:安全控制器直接切断驱动、抱闸供电,立刻停机;
STOP1:受控制动停止,停机后切断驱动 / 抱闸;
STOP2:驱动保持通电,执行静止监控,触发停机。
2)人员定义
区分系统集成商、操作人员、调试维护、保洁人员;只有受过专项培训人员允许硬件安装调试;操作人员必须完整阅读安全文档。
3)工作空间、危险区、安全区
危险区 = 机器人工作空间 + 机械手 / 外部轴停止距离;必须物理防护隔离。
停止距离测试:机器人带实际工具和负载运行约 1 小时达到工作温度,多次测试 STOP0/STOP1,取最坏值。
4)运行模式
KUKA 标准软件 KSS
模式 用途 速度限制
T1 手动减速示教调试 TCP 最大 250 mm/s,超速触发 STOP0
T2 手动高速测试 允许高于 250 mm/s,禁止示教编程
AUT 本机自动模式 程序设定速度
AUT‑EXT 上位 PLC 外部自动模式 程序设定速度
VSS 大众系统软件
T1、T2、EXT(外部自动);支持 E2/E22、E7 按键旁路安全门,仅调试使用,有严格风险管控。
5)核心安全功能
急停 EMERGENCY STOP
本地急停:smartPAD‑2 示教器急停;
强制额外配置外部急停:示教器拔掉之后其上急停失效;按下执行 STOP1。
使能装置:smartPAD‑2 具备 4 个三位置使能开关;松开触发 STOP2;完全按死(恐慌位)触发 STOP1。支持外接外部使能 XG58。
操作员安全(安全门监控):AUT/AUT‑EXT 生效;安全门打开触发 STOP1;不能关门自动复位,必须外部确认按钮。
T1 速度监控:轴速度监控(旋转轴默认 30°/s,直线 250 mm/s);笛卡尔 TCP 监控默认 250 mm/s;超速直接 STOP0。
附加保护:软件限位、机械硬限位;无驱动能量下手动解脱抱闸(仅限救援,损伤抱闸)。
6)各类作业安全要点
IT 安全:控制器需要纳入企业信息安全管理,防止非法访问;
Startup 启动模式:允许 T1 模式下旁路外部安全防护,用于围栏未装好的调试;必须限制人员进入危险区;
手动模式 T1/T2:新程序、修改后程序必须优先 T1 验证;T2 模式人员必须全部撤离危险区;
仿真程序下载实体机,必须 T1 先行测试;
维护维修:断电上锁挂牌;中间回路最高 800 VDC,断电后必须等待至少 5 分钟放电;严格 ESD 防静电;
SPOC 单点控制安全:Submit 解释器、PLC、OPC‑UA、远程工具;T1/T2 模式下,后台禁止改写运动、速度倍率变量;必须启用 $SPOC_MOTION_ENABLE 信号管控访问权限。
7)引用标准
机械指令 2006/42/EC、EMC 指令 2014/30/EU、EN ISO 10218‑1、EN ISO 13849‑1/2、EN 60204‑1 等。


技术数据

1)控制器本体基础参数
防护等级 IP20(控制器模块,不是柜体);重量约 25 kg;噪音<71 dB (A);外壳 RAL7011 铁灰色。
分为 AC 交流版本、DC 直流版本,连接器编码销不同,防止错插;
海拔:≤2000 m 不降功率;2000‑3000 m 每 1000 m 降容 5%;
存储温度‑20~+60 ℃;运行无凝露;污染等级 2;
振动冲击:运行 0.5g 持续振动,冲击 10g(11ms 半正弦波)。
不同型号功率负载
型号 视在功率 最大伺服轴
S6/S7 5.0 kVA 7 轴
M6/M7 10.5 kVA 7 轴
L6/L7 14.0 kVA 7 轴
L3EA 外部轴盒 10.5 kVA 3 轴
AC 供电三相 380‑480VAC,±10%,50‑60Hz;DC 版本 480‑750 VDC(标称 600 V DC);
漏电流≤150 mA;熔断器规格随型号不同。
2)安全 IO 电气参数
安全输出:最大 30 V;电流 10‑500 mA;线缆最大 50 m;20 年设计寿命最大约 950 万次切换,到达寿命必须更换模块;
安全输入:5‑11 V 为未定义过渡区间;‑3~5V 断开;11‑30V 导通;双通道 TA‑A / TA‑B 动态脉冲循环检测。
3)机械尺寸、铭牌标签
控制器模块外形尺寸;铭牌、高压警示、二维码 KUKA Xpert 链接禁止撕除;REACH 法规 SVHC 物质信息查阅 KUKA Xpert。
注意:控制器模块本身 IP20,必须装入 KR C5 系列 cabinet 柜体(compactcab /smallsizecab/dualcab /triplecab/quadcab)使用,柜体提供 IP54 防护。


系统规划

1)EMC 电磁兼容
属于 EN55011 A 类第 1 组工业设备;外部线缆全部使用屏蔽线缆,屏蔽层大面积接地。
2)安装条件
控制器是抽屉式可抽拉模块,安装进机柜机架;必须保证进出风口通风通畅,防止热堆积;不能有导电粉尘、凝露,恶劣环境依靠柜体防护。
3)线缆敷设
固定布线弯曲半径≥3‑5 倍线缆外径;拖链≥7‑10 倍;
动力电机线缆与信号数据线分开走线;
更换 RDC 机械手数据电缆之后,所有轴必须重新标定 mastering;
PE 等电位连接必须按照柜体手册执行。
4)全部接口详解

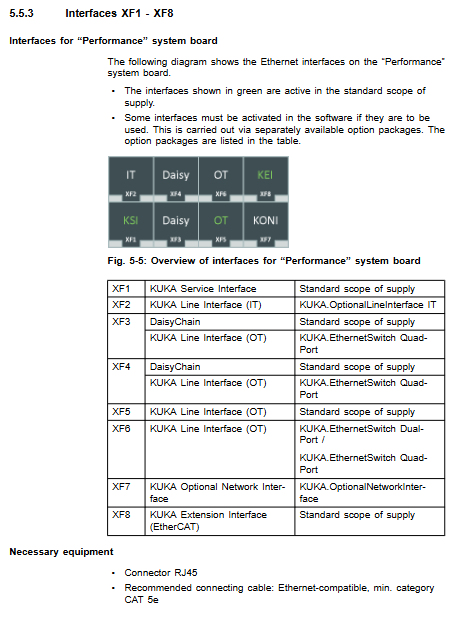

XF1‑XF8 网口组(SYBperf 主板)
KSI(XF1):服务口,接 WorkVisual,禁止接入 IT 局域网;线缆最长 100 m;
KLI‑OT:面向 PLC 现场总线(PROFINET/EtherNet‑IP);
KLI‑IT:用于备份、云监控、OPC‑UA;
Daisy‑chain:多机器人 RoboTeam 串联;
KEI:EtherCAT,接外部从站、FSoE 安全;
KONI:相机、选件专用。
安全接口
XG58:外接外部使能开关 + 附加本地急停;三位置外部使能;
XG11.1:2 路安全输入 + 1 路安全输出;接外部急停、安全门;
XG11.3:扩展离散安全 IO,安全确认、安全停止 1/2、安全运行停止;
XG13.1 / XG13.2:用于 SafeOperation / SafeRangeMonitoring 安全选件;报警空间、监控空间输入输出;
重要:启用以太网安全(PROFIsafe/CIP‑Safety/FSoE),则 XG11.x、XG13.x 离散安全输入不再被控制器识别评估,二选一使用。
XG11.2:US2 外围接触器控制,三种模式:PLC 控制 / 机器人内部控制 / 禁用;用于切断外围 24V 负载电压。
XD2 UPS 接口:24V 不间断电源,断电实现受控关机;无 UPS 运行会造成配置、位置数据丢失。
XD3 制动电阻接口;XD1 主电源输入;
XF21:RDC 接口,给机械手 RDC 模块供电、EtherCAT 通讯;
XG33 快速测量输入 + “Drives ready” 指示灯输出;
XG12 非安全 IO 板:16 入 16 出;支持高边 / 低边跳线切换;24V PELV 供电。
5)安全性能指标
安全功能 PFH<1×10⁻⁷,基于 20 年寿命;前提:每年执行全部安全功能测试。
运输
控制器模块重量约 25 kg;运输前拔掉全部线缆,关闭盖板,水平放置在手推车上运输;做好防跌落固定,避免冲击振动。禁止野蛮摔落。


开机与重新投运

完整开机流程
检查机械手本体、控制器模块无运输损伤,柜内无冷凝;
将控制器模块滑入机柜机架并锁止;锁止动作自动完成 XD1、XD2、XD3 背板对接;
完成 PE 等电位接地;
电机电缆做编码销配置,防止错插;
连接电机线缆、RDC 数据线缆、安全接口 XG11.1/XG58(安全接口必须断电插拔);
连接 smartPAD‑2 示教器;
确认 UPS 电池保护插头恢复;
WorkVisual 核对项目配置;硬件改动(更换板卡、硬盘)必须重新生成下载项目;同型号板卡直接互换;
确认危险区无人,全部安全防护就位;合上主开关上电;
软件调试:机器数据校验、无负载标定、带负载标定、TCP 工具标定、负载录入、软件限位设置、外部自动接口配置。
启动引导顺序:恢复 U 盘 → 外置硬盘 → 内置 SSD;识别外置硬盘会禁用内置 SSD。


运行

软电源按键:短按正常关机;长按≥5 秒强制硬断电(尽量避免,有损坏系统风险);
断电操作:机柜主开关断开并上锁。


维护

维护周期
每 12 个月
全部急停、使能开关、US2 接触器功能测试;
IFBsafe / IFBsafeext 继电器输出测试;
“Drives ready” 指示灯功能测试;
视脏污程度:清理散热鳍片、风扇;
10 年:更换系统主板纽扣电池。
维修安全硬性要求
断电、上锁挂牌;断开进线电源;等待至少 5 分钟中间回路放电(最高 800VDC);执行电气安全 5 步法(断电‑防合闸‑验电‑接地‑隔离相邻带电部件);
全程 ESD 防静电;
禁止压缩空气、喷水清洗控制器;只能用无溶剂清洁剂擦拭。


维修

只有本手册描述维修允许现场执行;其余维修必须库卡培训人员;只能使用 KUKA 原装备件。 可现场更换项目,统一流程:断电安全操作 → 解锁抽出控制器模块 → 拆机更换部件 → 复原装配 → 锁回模块 → 上电测试:
散热鳍片清洁;
SSD 固态硬盘更换;
系统主板纽扣电池更换;
接口板刀片式熔断器更换;
IFBsafe 安全接口板更换;
IFBsafeext 安全扩展接口板更换;
IFBstd 标准接口板更换;
SYBperf 系统主板更换;
内置 SSD 存储更换;
功率‑主板连接板更换;
KSP‑STA 外部轴接口卡(L3EA 驱动盒);
控制单元风扇更换;功率单元风扇模块更换;
铭牌面板更换。


故障排查

KSP 功率单元报警消息;mini‑CSP 面板 LED 状态与故障代码;系统主板 LED 故障指示灯;
恢复镜像 KR C5 recovery image:制作、导入、退出恢复环境的完整操作步骤。


停用、存储、报废处置

退役:断电、断开全部线缆,抽出控制器模块;
存储:室内干燥防尘,拆除电池单独存放,封堵全部接口;
报废:电子板卡作为电子危废,电池按法规回收处置,禁止生活垃圾丢弃。
