KUKA KR C4 midsize / KR C4 midsize CK 装配手册
时间: 2026-09-20浏览次数:
KUKA KR C4 midsize / KR C4 midsize CK 装配手册

KUKA KR C4 midsize / KR C4 midsize CK 装配手册

库卡 KR C4 midsize 中型机器人控制柜的英文原版装配指导文档,完整覆盖产品介绍、技术参数、安全规范、规划设计、运输、开机调试全部内容,面向具备电气、机器人控制柜、Windows 系统专业知识的工程人员,文档版权归 KUKA Deutschland GmbH,未经许可不得复制外传。


产品描述

整套工业机器人由机械手本体、控制柜、smartPAD 示教器、连接电缆、软件、选件附件构成。
控制柜核心硬件
KPP(KUKA Power Pack):驱动电源,将交流电整流成直流母线电压,给伺服模块供电,内置制动斩波器,提供 4 种硬件规格,带状态 LED。
KSP(KUKA Servo Pack):轴伺服驱动器,3 种规格,负责伺服电机磁场定向扭矩控制。
KPC 控制 PC:运行 HMI 界面、程序编辑、路径规划、驱动控制、安全监控、外部通讯;支持 D2608‑K/D3076‑K/D3236‑K/D3445‑K 多种主板。
CCU 机柜控制单元:整机中央配电与通讯枢纽,由 CIB 机柜接口板 + PMB 电源管理板组成;管理电池后备供电、风扇、温度采集、安全 IO、主接触器。断电时依靠电池保存位置数据后安全关机。
SIB 安全接口板:分标准 SIB、扩展 SIB;标准板 5 路安全输入 / 3 路安全输出;扩展板 8 入 8 出,用于 SafeRobot 安全选件轴范围监控。
RDC 旋变数字转换器:安装在机械手底座,采集最多 8 个电机旋变位置、电机温度;板载 EDS 非易失存储器存储位置、机器人配置数据。
CSP 系统面板:状态 LED 指示灯,配备 USB、KLI、KSI 服务接口。
电池组:断电后实现控制柜受控关机;存储时必须按温度周期补电。
其他部件:低压电源、电网滤波器;可选 smartPAD 支架、脚轮组件。

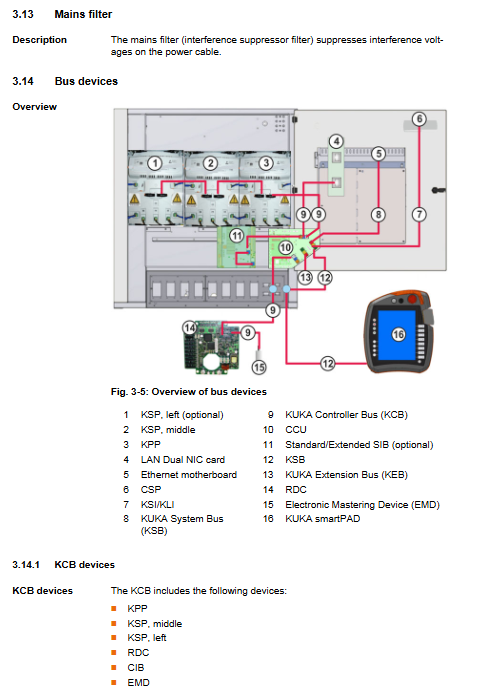

三套内部总线
KCB 库卡控制器总线:连接 KPP、KSP、RDC、CIB、EMD。
KSB 库卡系统总线:连接 CIB、SION、示教器、SIB 安全板。
KEB 库卡扩展总线:外接 PROFIBUS、DeviceNet、EtherCAT、数字 / 模拟 IO 扩展模块。
接口面板
下部连接面板:X1 哈特宁主电源、X11 离散安全接口、X66 以太网安全接口(PROFIsafe / CIP Safety,X11 与 X66 二选一,不能同时使用)、X19 示教器口、X21 RDC 数据口、电机连接器、PE 保护接地端子。
上部插槽面板:用于安装客户选件板卡。
冷却结构
控制柜分为两套冷却回路:内部电子件由热交换器冷却;制动电阻、KPP/KSP 散热片直接使用环境空气冷却;禁止通风口加装滤棉,会升温缩短器件寿命。


技术数据

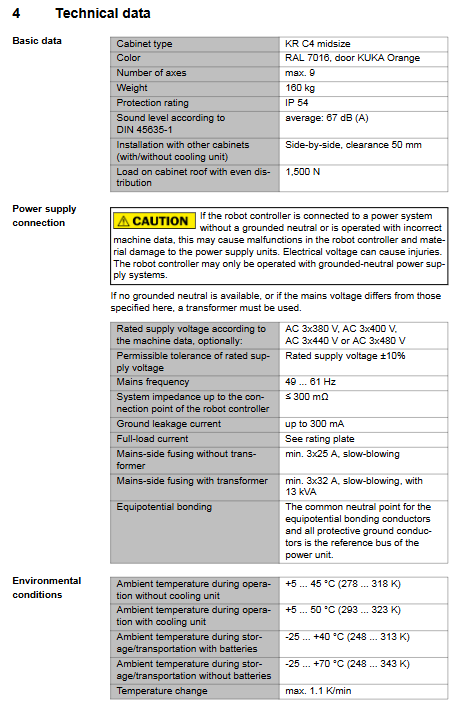

柜体基础参数
颜色:柜体 RAL7016,柜门库卡橙色;最大 9 轴;重量 160 kg;防护等级 IP54;噪声 67 dB (A)。
供电:三相 3×380/400/440/480 VAC,允许 ±10%;频率 49‑61 Hz;必须使用带中性接地电网,无接地中性必须配变压器。
环境温度:带冷却单元运行 + 5~+50 ℃;不带冷却 + 5~+45 ℃;带电池存储‑25~+40 ℃;去掉电池存储‑25~+70 ℃。
海拔:≤1000 m 不降功率;1000‑4000 m 每升高 1000 m 功率降 5%。
电池存储充电周期:≤20 ℃每 9 个月充电;20‑30 ℃每 6 个月;30‑40 ℃每 3 个月,防止电池过放损坏。
尺寸与安装间隙(单位 mm)
柜体外形:宽 792,深 558,高 1262.5。
最小间隙:上方 300,侧面 50,后方 100;必须保证维护操作可达。
柜门开启角度:独立柜体约 180°;并排安装约 155°。
SIB 安全接口板电气、线缆规格;外部 24 V PELV 安全电源参数;脚轮、smartPAD 支架、地脚安装开孔图纸参数。
REACH 法规:CR2032 纽扣电池含有 SVHC 高关注物质 1,2‑二甲氧基乙烷。


安全章节

 责任与机械指令
机器人属于部分完成机械,不能直接投用;必须集成到整套设备,由系统集成商出具 EC 符合性声明;控制柜拥有 EMC、低电压 CE 标识。
禁止未经库卡许可修改机器人硬件软件;第三方加装配件造成损坏由用户承担。
人员定义
区分用户、系统集成商、操作 / 维护 / 保洁人员;只有受过专项培训人员才允许安装、调试、维修机器人。
区域定义
工作空间:机器人运动范围;危险区 = 工作空间 + 各轴停止距离;安全区在危险区外部。
停止类别 STOP0(立刻切断驱动与抱闸)、STOP1(刹车停止后切断驱动)、STOP2(驱动保持激活,监控静止),依据 EN 60204‑1。
运行模式
T1:手动减速模式,最大 TCP 速度 250 mm/s;速度监控,超速触发 STOP0;需要确认使能开关。
T2:手动高速模式,允许大于 250 mm/s。
AUT自动模式;AUT EXT外部自动模式。
核心安全功能
急停 EMERGENCY STOP:示教器自带急停,系统必须额外配置外部急停;按下执行 STOP1。
使能装置:smartPAD 三位置使能开关;松开 = STOP2;完全按死恐慌位置 = STOP1。可外接外部使能。
操作员安全(安全门):仅自动模式生效;安全门打开触发 STOP1;重新运行必须外部确认按钮,禁止自动确认。
外部安全信号:外部安全运行停止 Safe operational stop、外部安全停止 1/2。
附加保护:软件限位开关、机械硬限位;无驱动能量下的手动解脱抱闸(仅限救援应急,会损伤电机抱闸)。
安全功能满足 EN ISO 13849‑1 Cat.3 PL d;要求急停装置至少每 12 个月按压测试一次。
各类作业安全措施
通用:禁止站在机器人臂下方;断电后机械手仍可能下坠,必须机械固定;安全功能严禁拆除屏蔽。
运输:遵守规定运输姿态,避免冲击振动。
启动调试:上电前做整机目视、安全功能测试;机器数据修改后必须做实际校验测试;提供启动模式(Startup Mode),可以在外部安全围栏未装好时 T1 模式移动机器人,该模式会屏蔽外部安全防护,必须限制人员进入危险区。
手动示教:T1 优先用于新程序测试;T2 模式不允许示教编程。
仿真:仿真程序下载到实体机器人,必须先 T1 测试。
自动模式:所有安全防护完整,危险区无人。
维护维修:断电上锁挂牌;直流母线断电后最高 780 VDC 残余电压,需要等待 180 秒放电;维修遵循 ESD 防静电;平衡缸属于压力设备。
退役、存储、处置:遵循当地法规。
单点控制 SPOC 安全:Submit 解释器、PLC、OPC、远程工具访问机器人的安全限制,防止后台改写运动相关变量。
引用标准
机械指令 2006/42/EU,EMC 指令 2014/30/EU,压力设备指令,ISO 10218‑1,ISO 13849 系列,ISO 13850,EN 60204‑1 等。


系统规划

EMC 电磁兼容
控制柜属于 A 类工业设备;外部进线全部使用屏蔽电缆,屏蔽层大面积压接 PE 排。
安装条件
重申柜体尺寸、最小维护间隙、柜门摆动范围。
接线条件
供电要求、漏电流最大 300 mA,漏电保护器选型要点;线缆规格;smartPAD 延长最多两段,总长度≤50 m;RDC 各个通道电缆长度差≤10 m;PE 等电位连接:机械手‑控制柜之间必须 16 mm² 线缆;控制柜到总 PE 排也需要 16 mm² 线缆。
接口详解
X1 哈特宁主电源连接器;
电机连接器:X20、X81、X7.x 系列,支持最多 9 轴本体 + 外部轴;详细给出各个插头针脚分配、不同轴配置组合接线表。
X11 离散安全接口 Han108DD 插头:双通道急停、安全门、外部使能开关、安全停止输入输出;提供接线原理图;安全输入采用动态脉冲测试 TA‑A / TA‑B,实现 Cat.3 PL d。
X66 以太网安全接口(PROFIsafe / CIP Safety):定义输入输出字节每一位信号含义,支持 SafeOperation 安全选件,轴监控、空间监控、工具选择。
CIB 板 X44 EtherCAT 接口,可选 X65 引出到柜外。
重要:X11 离散安全接口和 X66 以太网安全接口二选一,不能同时启用。
系统配置修改条件
硬盘更换、硬件型号变更、增加 / 移除总线设备,必须使用 WorkVisual 软件重新生成下载项目;同型号硬件直接互换不需要。
PFH 失效率
KR C4 midsize 整套安全功能 PFH<1×10⁻⁷,满足 PL d 等级,基于 20 年使用寿命。


运输

三种运输方式:吊具吊运、叉车、托盘车、选配脚轮。
前置条件:控制柜断电,拔掉所有线缆,柜门关闭,安装防倾倒支架,保持直立。
吊运:使用 M10 吊环螺钉;吊绳夹角≥60°,禁止错误斜拉。
叉车:标准底座、叉槽版本、带变压器、带脚轮版本不同叉取位置。
脚轮仅用于机柜组内部短距离推移,禁止长距离拖拽运输,存在倾倒风险。


开机与重新投运

完整启动流程,分为机械手本体检查、硬件安装接线、软件调试三大部分。
控制柜就位,满足间隙;检查运输损伤;确认柜内无冷凝水汽。
敷设连接电缆:电机电缆、数据电缆 X21;分开动力线缆与数据线缆,注意弯曲半径;更换数据电缆后必须重新标定机械手。
安装 smartPAD 支架,插接 X19 示教器;示教器拔掉之后,示教器急停失效,外部急停必不可少。
接 16 mm² 等电位 PE 保护接地,按 EN 60204‑1 做故障回路阻抗测试。
X1 接主电源;恢复电池放电保护插头 X305(出厂断开,防止运输存储电池耗尽)。
配置连接安全接口 X11;注意 X11 必须断电插拔。
硬件变更则用 WorkVisual 更新系统配置。
需要时启用 Startup 启动模式;合上总开关上电。
软件步骤:检查机器数据、无负载标定机械手、安装工具带负载标定、设置软件限位、TCP 工具标定、填写负载数据、标定基座;配置 PLC 外部自动接口。
