KUKA机器人KR CYBERTECH带F变体装配说明
时间: 2026-09-14浏览次数：
KUKA机器人KR CYBERTECH带F变体装配说明
KUKA机器人KR CYBERTECH带F变体装配说明
KR CYBERTECH 系列本体装配指导，覆盖机型：KR 8 R2010、KR 12 R1810、KR 16 R1610、KR 16 R2010、KR 20 R1810、KR 20 R1810 F（Foundry 铸造版本）、KR 22 R1610；适配KR C4，KR C5 S控制器；支持地面、壁挂、吊顶任意倾角安装。包含产品介绍、安全、全套机型技术参数、项目规划、运输、安装调试、维护、维修、停用存储报废、选件、附录全套本体资料。
产品描述
机器人系统构成：机械手本体、控制器、连接电缆、示教器、软件、工具与选件。
机械手本体结构：6 轴串联关节机器人，总成：直排手腕 In‑line wrist、连杆臂、旋转立柱、底座框架、全套电气布线。
A1‑A3 配置机械终端硬挡块，仅用于设备防护，不能保护人员；人员防护依靠控制器 SafeRobot 安全功能或者选购 A1‑A3 可调机械轴限位。
直排手腕：A4‑A6 集成腕部；A6 电机布置于大臂内部；A4/A5 依靠传动轴传动；手腕法兰遵循 ISO 9409‑1:2004。
底座后部为 Combo 接线盒，集成 RDC 单元；全部电机、信号线缆采用快插连接器；接地使用环形线耳螺钉紧固。
KR 20 R1810‑F 铸造版独有特性：机器人臂内部支持PURGE 正压吹扫（0.1 bar），需要洁净干燥压缩空气；手腕耐高温短时 180 ℃；整机特殊耐铸造涂料 / 冷却液涂层。
允许用途与禁止误用
✅允许：搬运、装配、工件处理；F 铸造版用于铸造粉尘、冷却液工况；必须遵守环境条件、维护周期。
❌禁止：攀爬、载人载动物、露天户外、防爆区域、放射性、井下作业；违规使用直接丧失质保。
机器人属于部分完成机械，不能单独投运；系统集成商完成整套系统后出具 EC 符合性声明，张贴 CE 标识。
可用选件：抱闸释放装置 Release device、叉槽运输组件、吊装吊具、A1‑A3 机械轴限位、管线包；F 版本增加 PURGE‑A / PURGE‑B 吹扫套件。
技术数据（7 款机型独立参数）
7 款机型分别独立给出基础参数、轴参数、负载参数、基座载荷、停止距离时间；包含工作包络图、倾斜安装 A1 轴运动限制曲线、负载曲线图、法兰图纸。
机型 额定负载 最大负载 最大到达 本体重量 重复定位精度 安装方式
KR 8 R2010 8 kg 9.7 kg 2013 mm 255 kg ±0.04 mm 任意倾角
KR 12 R1810 12 kg 14.5 kg 1813 mm 250 kg ±0.04 mm 任意倾角
KR 16 R1610 16 kg 20 kg 1612 mm 245 kg ±0.04 mm 任意倾角
KR 16 R2010 16 kg 19.2 kg 2013 mm 255 kg ±0.04 mm 任意倾角
KR 20 R1810 20 kg 23.9 kg 1813 mm 250 kg ±0.04 mm 任意倾角
KR 20 R1810‑F 20 kg 23.9 kg 1813 mm 250 kg ±0.04 mm 任意倾角，铸造正压吹扫
KR 22 R1610 22 kg ‑ 1610 mm ‑ ±0.04 mm 任意倾角
轴参数：每款机型各轴运动范围、最大轴速度、Mastering 零点位置；倾斜安装会限制 A1 轴运动范围，必须在 WorkVisual 软件填写实际安装倾角，否则过载或意外运动损坏机器人。

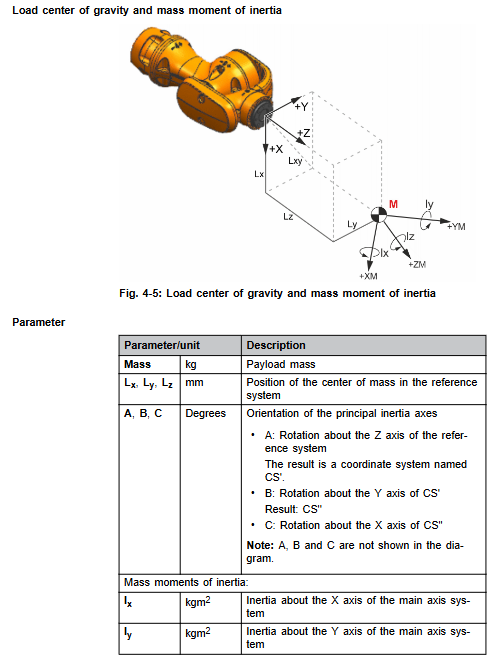

负载章节：手腕法兰 ZH 8/12/16/20（ISO 9409‑1）；负载重心、转动惯量、负载曲线图；区分正常运行、急停工况法兰承受轴向力、径向力、倾覆力矩、扭转力矩；给出大臂、连杆臂、旋转立柱允许附加负载的安装孔图纸。
基座载荷：分别给出地面、吊顶、壁挂工况机器人传递到底座的垂直力、水平力、倾覆力矩、A1 扭矩；结构校核必须取急停工况最大值，防止倾覆坠落。
电缆参数：区分 KR‑C4 与 KR‑C5‑S 两套电缆；电机电缆、数据电缆可选长度 4‑50 m；最大总长 50 m，最多允许 1 次延长；规定最小弯曲半径；必须独立保护接地；A1 底座接口管脚定义。
停止距离与停止时间：区分STOP0（切断抱闸）、STOP1安全停止；针对全部机型，按不同臂伸展比例 (33 %/66 %/100 %)、程序倍率 POV、不同负载给出 A1‑A3 停止角度、停止时间图表；制动器存在磨损，建议每年现场复核实际停止距离。
铭牌标签、REACH 法规信息查阅 KUKA Xpert。
规划设计
加速磨损工况提醒：长期温度极限运行、腐蚀粉尘环境、持续性能极限、单轴高占空比、单调往复短行程、手腕长期静态、外部工艺力；出现以上工况需要咨询 KUKA，缩短维护周期；机器人内置过热过载监控，超限自动停机。
两种安装底座方案
带定心选件底座：混凝土地面基础；混凝土等级 C20/25；包含底板、化学锚栓、定位销；给出基础截面图纸，禁止在底座和混凝土之间增加隔音找平夹层。
机架式安装：安装于客户钢结构、KUKA 线性滑台；M20 螺栓 + 2 定位销；对安装面平面度、粗糙度、结构刚度有严格图纸要求。
线缆规划：电机电缆最小静态弯曲半径 150 mm，信号电缆 60 mm；动力线缆和信号线缆金属线槽分开敷设保证 EMC 电磁兼容；双重保护接地；线缆布置消除绊倒风险；线缆禁止承受拉力。
A1 底座接口定义：电机 X30/XD30、数据 X31/XF31、Mastering 校准接口；F 版本额外 PURGE 吹扫气源接口。
运输
每款机型规定专属强制运输姿态，运输全过程必须保持，固定到底座前禁止改动姿态，防止倾倒。
转运方式：支持叉车叉槽（选件）与起重机吊环吊装；吊点位置图纸；运输避免冲击振动；到位后拆除吊环 / 叉槽。
整机运输外形尺寸、重心位置说明。
启动调试与重新投运
覆盖带定心底座地面安装、机架式地面 / 壁挂 / 吊顶安装完整流程，KR 20 R1810‑F 增加铸造版安装特殊要点。
前置条件：机器人处于运输姿态，基座钢结构完工，吊具到位。
通用安装步骤：
吊装就位，装入定位销；
M20 螺栓对角分多阶段拧紧至规定扭矩；
连接双重保护接地；
连接电机电缆、数据电缆；连接器听到咔哒代表锁闭，锁扣可旋转 90° 防误解锁；区分 KR‑C4 与 KR‑C5‑S 接线；
WorkVisual 软件填写机器人实际安装姿态倾角；F 版本接吹扫压缩空气，调试吹扫压力；
安装工具，上电，T1 模式点动，执行轴 Mastering 零点校准，整机功能测试。
投运 100 小时后，必须再次复核全部地脚螺栓扭矩。
维护
仅允许执行手册记载维护项目；其余维修交由 KUKA 授权人员；维护前急停上锁断电；运行油温＞60 ℃维护周期需要缩短。
维护周期总表
周期 作业内容 耗材
投运后仅一次 100 h 复查底座全部螺栓扭矩 ‑
5000 h 目视检查 A1 柔性管线包有无破损 ‑
10000 h A1 线缆包涂抹润滑脂 PETAMO GHY 133 N
20000 h 或最晚 5 年 A1‑A6 各轴渐开花键检查、补脂；全部齿轮箱换油 Optigear Synt. ALR 150 齿轮油；Microlube GL261 润滑脂；Drei Bond 5204HV 密封胶
建议 7 年或工况变更后 KUKA 上门整机全面检查。
重点维护流程
A1 线缆包润滑：拆除底座盖板，目视波纹管，毛刷涂抹润滑脂，复原盖板，点动 A1 让油脂均匀分布。
各轴电机渐开花键检查润滑（A1‑A6）
拆卸电机前，对应轴必须使用吊索工装机械锁止，防止臂体下坠；
拆下电机，清洁渐开花键，检查磨损；损伤必须更换；薄而连续涂抹 Microlube GL261；
O‑圈 / 密封面涂抹 Drei Bond 5204HV；对角分步上紧螺栓；接回插头；必须执行该轴 Mastering 零点校准。
A6 电机拆卸复杂，需要先拆下 A4、A5 电机，再拆下整个直排手腕，才能取出 A6 电机。
齿轮箱换油通用规则：齿轮箱处于工作温度；放油测量实际放出油量；放出油量＜额定 70% 齿轮箱必须冲洗；＜50% 冲洗两次，冲洗时点动全行程运动；磁性螺塞检查金属碎屑；按规定扭矩拧紧螺塞；换油完成 T1 模式点动运行，检查渗漏。
机器人清洁：禁止高压水枪，禁止压缩空气直吹轴承密封；使用水溶性中性清洗剂；断电作业，避免液体侵入电气腔体。
铸造 F 版本额外维护：定期检查 PURGE 吹扫压力、过滤器状态。
维修
手册描述 A1‑A6 电机更换、直排手腕总成更换、A4/A5 传动轴更换；
电机更换通用安全：断电、主开关上锁，等待 5 分钟高压放电；拆卸电机前，对应轴必须机械锁止，防止臂体意外下坠；
电机安装：检查渐开花键无损伤，均匀涂抹 Microlube GL261；O 形圈密封件损坏必须换新；螺栓对角分步紧固；安装完成必须执行该轴 Mastering 零点校准，T1 模式试运行。
特殊难点：
A2/A3 电机拆卸，吊索固定连杆臂 / 大臂，防止自重下坠；
A6 电机：必须先拆除 A4/A5 电机，拆下整套直排手腕，才可取出 A6 电机；
直排手腕总成更换：需要依次拆除 A4/A5/A6 电机，吊具支承手腕，整套拆卸更换。

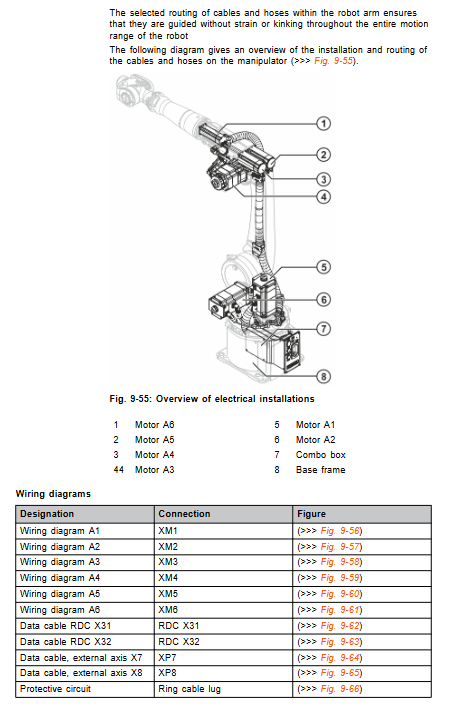

电气布线概览；维修必须使用 KUKA 原装备件；维修结束完整验证全部安全功能。
停用、存储、处置
停机拆卸：机器人移动至规定运输姿态；安装吊环吊具；断开全部线缆；起重机吊离本体。
存储：保持运输姿态，清洁机器人，防锈防护，满足温湿度存储条件。
报废处置：润滑油、电子元器件、金属结构按照当地环保法规分类处置。
选件
Release device 抱闸释放装置：断电状态手动移动机械手；完整说明安装、无驱动移动机械手的操作流程与安全约束。
PURGE‑A、PURGE‑B（仅 KR20‑F 铸造版）：内部正压吹扫系统，阻挡铸造粉尘、冷却液进入臂体内部；压缩空气参数、调试、维护。
叉槽运输组件、起重吊具、A1‑A3 机械轴限位、管线包。
