Lauer PCStopline 系列文本操作面板
时间: 2026-09-09浏览次数：
Lauer PCStopline 系列文本操作面板
Lauer PCStopline 系列文本操作面板
Lauer PCStopline 系列文本操作面板完整技术手册，覆盖PCS009、PCS090、PCS095、PCS095.1四款机型；包含硬件、接口、DIP 拨码、变量体系、文本 / 菜单 / 消息系统、PLC 通讯内存映射、编程、故障诊断、机械电气规格。PCS 系列是老式 DOS 时代 PLC 配套文本人机界面，依靠PCSPRO（MS‑DOS）软件组态下载工程，不能使用第三方工具。PCS095.1 额外增加打印机接口、4 组工程存储区。
机型硬件总览
型号 LCD 显示屏 功能按键 LED 备注
PCS009 4×20 字符 F1‑F8（8 个） 每键 1 颗绿色 LED 最小机型
PCS090 2×40 字符 F1‑F8（8 个） 每键绿 + 黄双 LED
PCS095 4×40 字符 F1‑F16（16 个） 每键绿 + 黄双 LED
PCS095.1 4×40 字符 F1‑F16（16 个） 每键绿 + 黄双 LED 带打印口，4 个数据存储库 bank0‑3

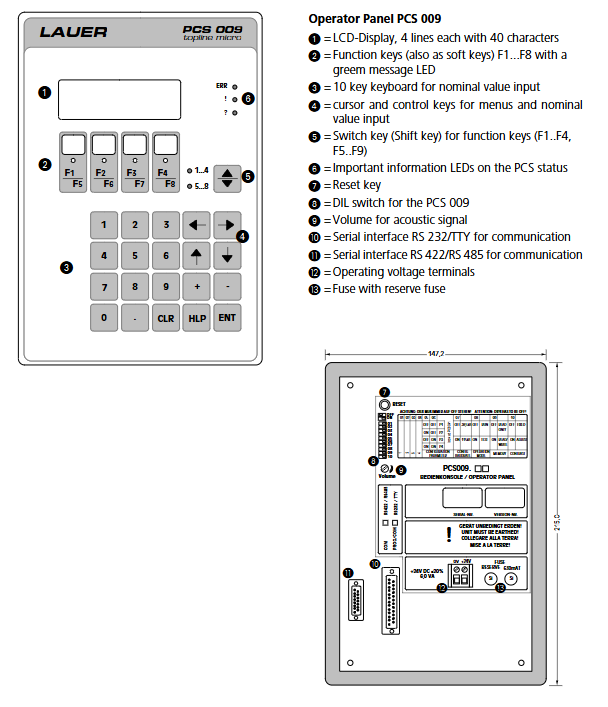

1.1 前面板元件
LCD 背光文本显示屏，支持 8 个用户自定义特殊字符；
功能 F 按键、数字键盘 0‑9、CLR 清除、ENT 确认、HLP 帮助、方向光标键；
状态 LED：
?：等待操作员输入；
!：信息 / 警告 / 故障激活；
ERR：通讯故障；
每个 F 按键配套 LED，支持 4 种状态：OFF 关、ON 常亮、FLASH 闪烁（75% 亮）、INVERSE FLASH 反向闪烁（75% 熄灭）；
按键按下产生按键音；非法按键输出错误提示音，音量由背板电位器调节。
1.2 背板接口与 DIL 拨码开关（10 位 DIP）
通讯接口二组
25‑pin D‑Sub：RS232 / TTY 电流环；用于 PC 下载程序、打印机；
15‑pin D‑Sub：RS422 / RS485，用于 PLC 通讯；
通讯电缆需要对应 PLC 驱动手册 PCS91.xxx；编程电缆型号PCS733。
DIL 开关定义
开关 功能
DIL1‑4 4 路可自由使用 PLC 输入位，映射 W4.4‑W4.7
DIL5‑6 PLC 驱动配置参数，波特率 / 接口模式，看对应驱动手册
DIL7 波特率：ON=115.0kBaud；OFF=38.5kBaud
DIL8 运行模式：ON = 停止维护模式；正常运行必须 OFF
DIL9 EEPROM 写保护：ON 允许写入（下载工程）；下载完成切 OFF 保护数据
DIL10 对比度是否允许按键调节；调好后建议 OFF 锁定
其它背板部件：复位 RESET 按键、音量电位器、24VDC 电源端子，带主保险丝 + 备用保险丝；外壳必须可靠接地，PE 与电源 0V 内部隔离。
1.3 机械电气参数
供电：24 VDC ±20%，反极性保护；
防护：前面板 IP65（正确安装密封垫圈），背板 IP20；
温度：运行 0~50 ℃；存储‑25~+70 ℃；湿度 0‑75% 无凝露；
抗振动：50Hz/100Hz 3g；
存储介质：Flash‑EEPROM，最少 10000 次擦写周期；
Ex 防爆版本：必须订货时指定，出厂后无法追加防爆认证，适配 Zone1/2；
清洁：仅允许湿布擦拭面板；LCD 损坏禁止接触内部有害物质。
软件与开发体系
组态软件 PCSPRO：运行 MS‑DOS / DR‑DOS；用于编辑文本、变量、菜单、消息，生成数据记录（Data‑Record）下载到面板。不允许第三方软件，否则设备 / PLC 故障。
PLC 驱动包 PCS91.xxx：针对不同品牌 PLC（西门子 SIE、ABB、AEG、三菱 MIT、欧姆龙 OMR 等），每个 PLC 对应独立驱动手册，定义 PLC 内存映射。
PCS809 Automux 选件：西门子 S5 系列 PLC 专用多路复用器，解决 PLC 只有一个 PG 编程口，实现编程器 PG + PCS 面板同时接入 PLC。
PCS095.1 独有：Offline 离线菜单（HLP+CLR 组合按键），可切换 4 套独立工程 bank0‑3；断电后 bank 选择由 DIP 开关复位。
数据交换模型：PLC 与 PCS 面板通讯
PLC 和 PCS 之间使用W0‑W255，共 256 个 16bit 字双向交换数据。
PCS 把按键状态、修改后的设定值写入 PLC 接收区；
PLC 把 LED 控制字、命令字、消息位、过程变量写入发送区，PCS 循环读取解析。
通讯分区
系统区 W0‑W3：W0‑W2 内部保留；W3 通讯故障字；
功能区 W4‑W14：按键状态、面板状态、LED 控制、命令字 A/B；
W4/W5：按键 bit（F1‑F16、数字键、方向、ENT/CLR/HLP）；
W10/W11：LED 开关、闪烁状态；PCS095 使用 W24/W25 管理 F9‑F16；
W13【命令字 A】：优先级屏蔽、箭头 LED、打印硬拷贝、消息存储模式；
W14【命令字 B】：待机文本号、菜单号、Nom‑P 变量权限；
消息区 W15‑W22：128 个报警消息 bit；每个 bit 对应一条消息文本；
扩展区 W23‑W29：PCS095/095.1 用于 F9‑F16 按键、LED；009/090 版本尽量不占用；
变量区 W30‑W255：存放外部变量（实际值 Actual、设定值 Nominal、受保护 Nom‑P）。
Nom‑P 受保护设定变量：W14 bit7=1 允许修改；bit7=0 时只能显示不能修改。
变量系统（核心）
分为内部变量、外部变量；变量分为三类：
Actual 实际值：仅面板读取显示，面板不可修改；
Nominal 设定值：面板可读可改，确认后写回 PLC；
Nominal‑P 受保护设定值：受 W14 bit7 权限控制。
全部外部变量格式
BIT 位变量：1bit，两种文本描述；修改立即写入 PLC。
STRING 字符串：一个字低字节选索引，ENTER 确认后写 PLC。
CSTRING：同 STRING，修改瞬间直接写 PLC，不需要 ENTER 确认。
BCD‑1 / BCD‑0‑1（16bit，4 位）；BCD‑2 / BCD0‑2（32bit，8 位）；BCD0 带前导零。
BIN / BIN0 无符号二进制；VBIN / VBIN0 带符号二进制；分 16bit（‑1）和 32bit（‑2）；A/B 区分输入模式（计算器输入 / 右推移位输入）；支持缩放、上下限。

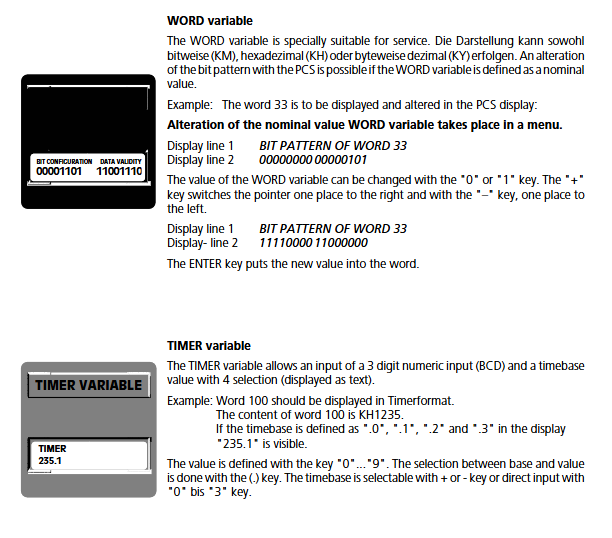

WORD 字变量：按 bit、十六进制、字节十进制查看编辑 16bit 字。
TIMER 定时器：BCD 时间 + 4 种时基，存放在一个字。
ASCII 字符：多字存储字母数字字符串。
内部只读变量（6 个）
ZP 信息消息计数、ZQ 警告计数、ZR 故障计数、ZT 当前菜单编号、ZV 消息滚动时间、ZX 通讯错误包统计。
编辑变量有完整键盘规则：CLR 恢复原值；ENTER 确认写入；方向键切换变量；部分类型支持 ± 偏移增量输入。
文本、菜单、消息体系
5.1 文本分类
操作文本 Operating texts（128 条）：用作待机 Idle、菜单页面；PCS090 每行 2×40 字符；009/095/095.1 每行 4×40 字符，每条最多放置多个变量。
消息文本 Message texts（128 条），最大 32 行；分为 3 个消息优先级：
Priority4 Information 信息；
Priority6 Warning 警告；
Priority8 Fault 故障；
帮助文本 Help texts（5 条），按 HLP 按键调出，最多 32 行。
5.2 消息 4 种清除模式
模式 1 PLC 清除：PLC 复位 bit 消息消失；面板不能清除；
模式 2 手动清除同时复位 PLC 消息 bit：按 CLR，面板同时把 PLC 对应 bit 置 0；
模式 3 仅面板清除显示，PLC 消息 bit 保持 1 不变；
模式 4 只有 PLC 把 bit 置 0 之后，面板才允许 CLR 清除。
消息显示模式：第一条显示、最后一条显示、循环滚动显示，PLC 通过 W12 配置。
5.3 菜单系统
最多127 个菜单，每个菜单最多 255 个节点 node；每个节点绑定一条操作文本；
PLC 写 W14 低字节菜单编号激活菜单；写 0 关闭菜单；
节点之间依靠方向箭头键跳转；箭头 LED 灯提示：常亮 = 同页还有变量；闪烁 = 按下会跳出当前节点；
Nom‑P 变量权限由 W14 bit7 控制。
5.4 完整优先级体系（数字越大优先级越高）
优先级号 名称 说明
0 Default 待机文本 无更高优先级时显示
2 Menu 菜单 操作菜单
4 Information 信息消息
6 Warning 警告消息
8 Fault 故障消息
12 Help 帮助文本 按下 HLP 键临时激活，最高可屏蔽其它画面
PLC 命令字 A (W13) 可以屏蔽部分优先级，例如运行菜单时禁止报警打断画面。
5.5 诊断与错误提示
上电自检会检测 EEPROM 校验、PLC 驱动是否存在、固件兼容性；发生内部错误直接显示固定英文报错文本。 通讯断开触发ERRLED 闪烁，同时输出报警音；通讯恢复后 PLC 程序必须做状态校验。
PCS095.1 特有功能
打印机 RS232 接口：支持硬拷贝屏幕打印、消息打印；支持 XON/XOFF、RTS‑CTS 握手；可设置打印机超时告警。
4 套独立工程 bank 0‑3；通过 HLP+CLR 进入离线菜单切换；断电复位会回到 DIP 开关选定 bank。
维护、故障与安装要点
所有拆装、修改 DIP 开关必须断电；
下载工程时 DIL9 拨 ON，下载完成拨 OFF 开启 EEPROM 写保护，防止意外改写；
DIL8 必须 OFF，否则面板进入停止模式，和 PLC 完全停止通讯；
设备必须接地；信号线缆屏蔽层接地；
Ex 防爆机型订货时指定，现场不能改造获得防爆资质；
禁止拆开设备外壳；修改硬件丧失质保。
