Lauer EPC 系列工业嵌入式人机一体 PC 用户指南
Lauer EPC 系列工业嵌入式人机一体 PC 用户指南
Systeme Lauer EPC 系列工业嵌入式人机一体 PC 用户手册，硬件型号包含 EPC640 / EPC1000 / EPC1200 / EPC1500，搭载Windows CE .NET 4.1操作系统，用于工业现场可视化、过程监控控制；面向熟悉 PC 与自动化技术的专业工程人员。手册包含安全说明、产品硬件描述、上电调试、EPC Manager 配置软件、内置网络服务器、机械电气规格、接口定义。
产品硬件描述
整机为面板安装工业嵌入式触控 PC，分为三个可视面：
操作正面：彩色 TFT 电阻触摸屏；规格：6.4"、10.4"、12"；
插槽侧（后部接口面板）
24 VDC 电源端子；
双网口 LAN1、LAN2（10/100M RJ45）；
RS232（COM1）；PS/2 键鼠接口；VGA 外接显示器；
两路 USB1.0；Type‑I CompactFlash（CF 卡）插槽；PC104 扩展插槽，可加装 MPI、Profibus‑DP、RS232‑TTY、RS422‑485 通讯模块；
设备背壳：铭牌、状态指示灯（PWR、ERR、S1、S2、RUN）、复位 RES 按键。
调试、安装与上电
3.1 供电要求
供电：+24 VDC ±20%，符合 EN60950 安全特低电压，变压器满足 EN60742；
0V 与设备机壳低阻抗连通；供电接口为 Phoenix MST BT 2.5/2 接插件；上电前核对标签电压、完成全部线缆检查。
3.2 接地规范（EMC 抗干扰关键）
设备与控制柜接至同一中央接地点，走线尽可能短、低电感；
全部数据线必须使用屏蔽线缆，屏蔽层两端接地；
保护接地黄绿线缆截面积≥4 mm²，规避电位差产生的瞬态大电流。
3.3 机械安装
安装于金属抗干扰控制柜内，设备四周必须预留 100 mm 通风间隙用于散热；
使用六角螺母紧固件做面板开孔安装；
只有前盖板密封垫圈正确装配，前面板防护等级IP65才能保证；设备背面接口侧防护等级仅 IP20。
3.4 启动
接通 24V 电源，设备自动引导 Windows CE .NET 4.1 操作系统。

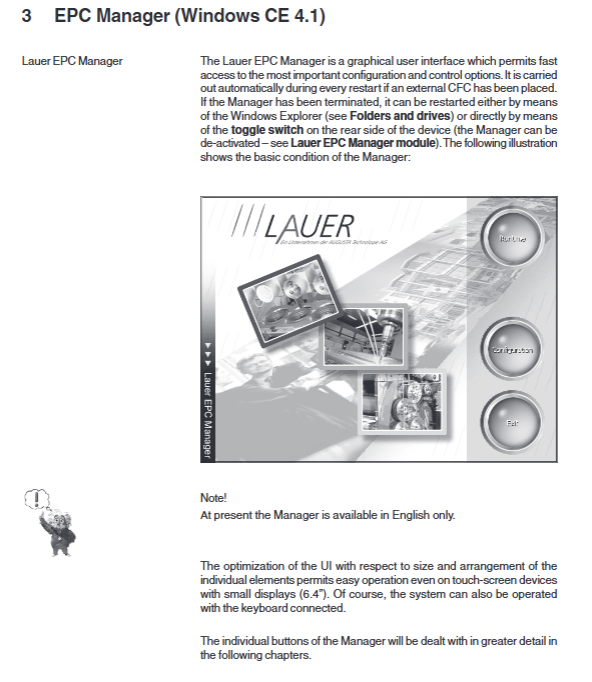

EPC Manager
EPC Manager 是 Lauer 定制图形配置界面，设备上电带外部 CF 卡时自动启动；也可通过资源管理器或者设备背面复位开关手动启动，界面语言仅英文。 ⚠️Windows CE 系统中 RAM 文件夹断电数据丢失：My Documents、Program Files、Temp、Windows等均为内存盘，不能存放持久化项目；持久化存储依靠CompactFlash 卡。
4.1 存储介质分配
Storage Card（外部 CF 卡）：存放用户工程，注册表；
Storage Card2（内置 CF）：存放操作系统、系统库、EPC Manager 程序；
WEB 网页根目录路径：\Lauer EPC\www\wwwpub。
警告：CF 盘符动态分配，工程尽量避免写死绝对路径。
4.2 Manager 主界面三大按钮
Runtime：启动运行时程序（如 zenOn 组态可视化软件），弹窗确认后执行注册的运行程序；
Configuration：系统配置；分普通模式和密码解锁的扩展高级配置模式（出厂无密码，可自定义密码）；
Exit：退出 EPC Manager。
4.3 配置模块（普通模式）
About Lauer EPC：查看硬件序列号、固件镜像版本、模块版本；
Touch Screen Calibration：触摸屏校准；
Date/Time Properties：系统日期时间设置；
Backlight Control：背光控制（部分机型硬件不支持），设置自动关闭背光延时、亮度；
Software Keyboard：屏幕软键盘设置（自动弹出 / 手动调出 / 关闭；大小两套键盘布局）。
4.4 密码解锁后的扩展高级模块
Serial Module Configuration 串口模块配置PC104 扩展通讯模块识别与切换；
S1 模块：RS232 / TTY 二选一；
S2 模块：RS422 / RS485 二选一； 模块变更设置立即生效并保存重启依然保留。
Autostart Editor 开机自启编辑器设置开机自动运行 EXE 程序；可勾选是否自动启动 EPC‑Manager，推荐保持勾选。
ActiveSync Connection通过串口 / USB 使用微软 ActiveSync 3.7 实现上位机和 EPC 文件同步调试；给出交叉串口电缆线序；用于 eMbedded Visual C++4.0 开发调试。
eVC Remote Tools Connection（TCP/IP 远程工具）通过以太网 TCP‑IP 端口 5000，不需要串口，实现上位机 Platform‑Manager、远程截图、远程文件浏览调试。
zenOn Runtime Management针对 zenOn 组态软件：选择启动工程、设置自启动、设置启动延时；可开启传输服务。
Network and Connections网络设置
重要提示：必须使用 EPC‑Manager 修改网络参数，直接 Windows‑CE 控制面板设置的 IP 参数重启后不会保存。
Reboot System：重启设备，保存全部配置后执行软复位；也可使用背板 RESET 开关。
Windows CE Console / Control Panel：调用原生 CE 控制台与控制面板。
设备内置服务器（出厂默认开启）
出厂登录账号：admin / 密码：admin（系统控制面板修改，注意：和 EPC‑Manager 配置密码互相独立）
FTP 服务器：TCP21 端口；用于上传下载工程文件；IE 浏览器连接时需要关闭被动 FTP 模式；
HTTP（WEB）服务器 80 端口：存放 ASP/JScript/VBScript 网页，网页根目录\Storage Card2\Lauer EPC\www\wwwpub；
Telnet 服务器：命令行远程登录，执行文件管理、启动程序；
RDP 远程显示（cerdisp /cerhost）：网络远程完整抓取 EPC 屏幕画面，在上位机 cerhost 软件实现远程操作设备。
5.1 微软网络共享访问
Windows CE 需要使用命令行net view、net use手动映射局域网 Windows 共享文件夹与网络打印机；拷贝文件到打印机虚拟文件夹直接完成打印；支持批处理脚本实现开机自动映射网络资源。
技术数据表
6.1 机械尺寸（四款机型）
型号 前面板尺寸 开孔尺寸 安装深度 重量
EPC640 211 × 156 mm 197 × 142 mm 70 mm ≈1 kg
EPC1000 318 × 244 mm 303 × 228 mm 77 mm ≈2.8 kg
EPC1200 364 × 296 mm 345 × 277 mm 77 mm ≈2.8 kg
EPC1500 452 × 357 mm 429 × 334 mm 66~94 mm ≈3.5 kg
全部使用面板卡扣螺母安装；安装四周保留 50‑100 mm 散热空间；手册附带各机型二维外形、开孔、背板接口图纸。
6.2 电气硬件参数
CPU：National Geode GX‑1 300 MHz；
RAM 内存：64 MB SDRAM，最大可扩至 256 MB；
系统存储：内置 32 MB Type‑I CompactFlash；支持外部 CF 卡；仅可使用 Sandisk 品牌 CF 卡，插拔必须断电；
屏幕：电阻触摸屏；分辨率 640×480 /800×600；16bit 色深；
供电：DC24V ±20%；保险丝 2.5A 慢熔；
接口清单：
2×RJ45 以太网 10/100M；
RS232 COM1 调试串口；
PS/2 键鼠；VGA 外接显示器；
2 路 USB1.0，单口最大输出 100 mA，高功耗 USB 外设必须自带供电；
PC104 扩展插槽，可加装现场总线通讯卡（MPI、Profibus‑DP、CAN、RS485 等）。
6.3 环境条件
工作温度：垂直安装 0~45℃；倾斜 / 水平安装温度上限降低；存储温度‑20~60 ℃；
湿度：运行 10‑75% 无凝露，存储 10‑95% 无凝露；
振动冲击：正弦 2g（10‑500Hz），冲击 15g 11ms；包装状态可 1 米自由跌落；
防护：前面板 IP65，背面接口 IP20；
EMC：满足 EN61000‑6‑2 抗干扰，EN55022 辐射发射，CE 认证。
