Bonfiglioli ACT / ACU 冷板式（Cold Plate）变频器安装说明
时间: 2026-09-09浏览次数：
Bonfiglioli ACT / ACU 冷板式（Cold Plate）变频器安装说明
Bonfiglioli ACT / ACU 冷板式（Cold Plate）变频器安装说明
邦飞利 Vectron ACT‑C / ACU‑C 冷板式变频器安装手册，仅描述冷板散热变体机型，整机其余安全、电气、参数内容参考标准变频器手册。冷板机型与普通机型核心差异只在于散热底座结构，型号后缀带 C（ACT xxx‑xxx C、ACU xxx‑xxx C）。文档沿用 Danger、Warning、Caution、Attention、Note 五级提示标识，作业人员必须为受过培训的合格专业人员。
供货范围
冷板版本取消普通散热风扇散热组件，配件随功率分三大组别：
ACT/ACU 201（≤3.0 kW，230V）、ACT/ACU 401（≤4.0 kW，400V）
主机；X1 电源 / 直流组网端子；X2 制动电阻 / 电机端子；X10 继电器输出端子；X210A/X210B 控制端子；纸质手册 + CD 资料光盘。
ACT/ACU 201（4.0‑9.2 kW，230V）、ACT/ACU 401（5.5‑15.0 kW，400V）
主机；X10 继电器端子；X210A/X210B 控制端子；手册光盘。

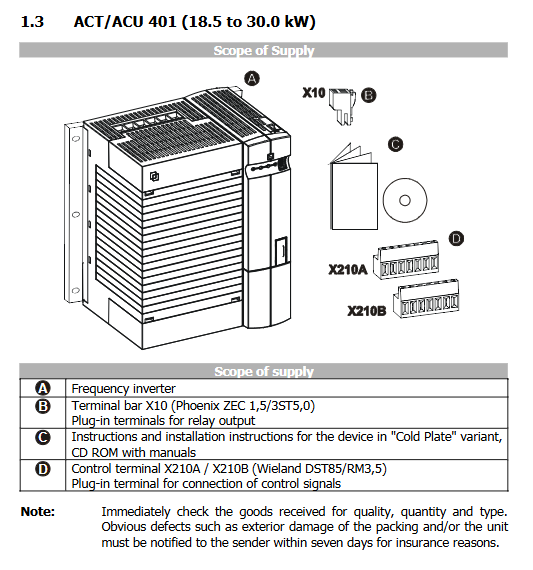

ACT/ACU 401（18.5‑30.0 kW，400V）
主机；X10 继电器端子；X210A/X210B 控制端子；手册光盘。
收货 7 天之内必须检查外观、包装损伤，有损坏需要向供货方报备用于保险理赔。
技术参数
防护等级全部为IP20，安装姿态要求垂直安装；参数基于开关频率 2 kHz；尺寸重量和标准风冷变频器不一样；冷却液允许温度 0‑40 ℃（3K3 环境等级）。
电压等级 功率分段 2kHz 下损耗 Pv 重量
230V ACT/ACU201 0.55‑3.0 kW 43‑170 W 1.2‑1.6 kg
230V ACT/ACU201 4.0‑9.2 kW 200‑420 W 2.2‑3.1 kg
400V ACT/ACU401 0.55‑4.0 kW 40‑130 W 1.2‑1.6 kg
400V ACT/ACU401 5.5‑15.0 kW 145‑310 W 2.2‑3.1 kg
400V ACT/ACU401 18.5‑30.0 kW 420‑750 W 8.0 kg
总损耗分为两部分：Pv（传导至冷板底座）；Pv‑int（耗散到柜体内部，占总损耗约 30%，柜体热计算必须计入）。
应用场景
运行冷板底座最高温度可达 75 ℃，断电之后一段时间依然高温，禁止触摸。 冷板机型适合如下工况：
需要高防护等级柜体，但柜内空间有限无法实现内部散热；
环境空气粉尘、油污严重，普通风扇容易损坏；
多台变频器集中安装，共用液冷集冷板；
直接装配到机器本体结构上，利用设备机体散热。
输出功率＞15 kW 机型，必须额外增加风机或者液冷强化散热。
散热热学特性
变频器功率器件热量通过冷板接触面传导外部散热基板。
4.1 热阻计算公式
\(R_{th}=\frac{T_{k\ max }-T_{u}}{P_{v}}\)
\(T_{kmax}\)：变频器冷板最高允许温度；0.55‑3 kW 最大 75 ℃；4‑18.5 kW 最大 70 ℃
\(T_u\)：冷板散热基板环境温度；
\(P_v\)：传导到冷板的损耗功率；
\(R_{th}\)：允许最大热阻（K/W）。
安装硬性要求：
外部散热基板接触面积≥变频器冷板接触面；
接触面平整、高导热；
推荐黑色阳极氧化散热基板，对流条件下热阻比普通基板低 5‑10%；
多台设备共用一块集冷板时，所有设备损耗功率求和，再计算允许热阻。
文档给出全功率段设备出厂允许最大热阻表格；该热阻测试条件：无强制吹风，设备上下预留 300 mm、左右 100 mm 间隙。
4.2 强制风冷 / 液冷
强制冷却可以允许更大热阻，公式： \(R_{th\ enforced }=\frac{R_{th}}{\alpha}\)
\(R_{th}\)：自然对流允许热阻；
\(\alpha\)：风速相关比例系数；风速越高 α 越小，允许热阻越大。 文档以 ACT401‑27（18.5 kW）举例，给出不同风速对应的 α 与允许热阻参考表。
机械安装
安装通用要求
垂直安装；设备上下预留≥300 mm，左右≥100 mm 间隙；
使用 6 颗 M6 螺栓固定，螺栓最小长度 20 mm；最大拧紧力矩3.4 Nm，螺栓均匀上紧；
安装步骤： ①清理冷板和外部散热基板接触面； ②在冷板表面均匀薄涂导热硅脂，弥补表面微观粗糙度，降低接触热阻； ③垂直固定变频器，均匀锁紧 6 颗 M6 螺钉；

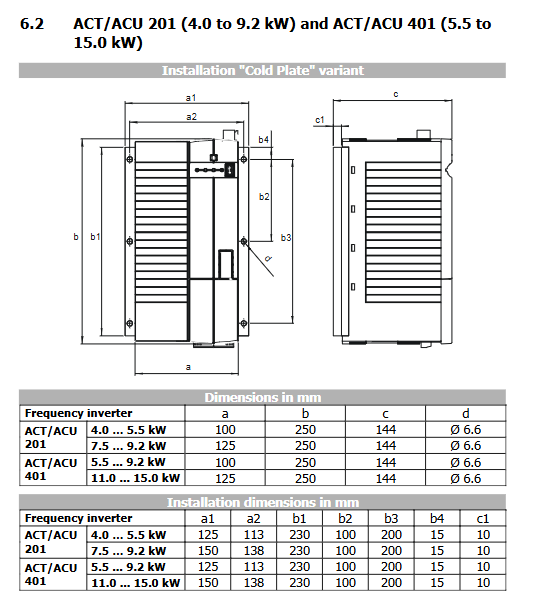

端子盖板必须全部装好才能上电，否则不满足 IP20 防护。 文档分三档功率给出详细安装开孔尺寸图纸。
温度监控功能
变频器持续监测散热底座温度与柜内内部温度。
切断故障阈值：散热器 80 ℃，设备内部 65 ℃，到达限值直接故障停机；
报警阈值：出厂默认设置为最高温度‑5 ℃；到达阈值红色 LED 闪烁，屏幕显示 WARN，报警信号可由数字输出端子对外输出；
散热器温度、设备内部温度可以在 VAL 实际值菜单读取，可以自定义报警阈值，提前预警，避免直接故障停机。
