Bonfiglioli F 系列减速机

输出子模块（Output sub‑assembly）

包含 F10‑F20；F25~F41‑F51；F60；F70‑F80‑F90 四组爆炸装配图：

H/NH 版本：空心输出轴；R/NR 版本：实心输出轴；

零件清单包含：壳体、端盖、垫片、输出轴、大小齿轮、轴承（圆锥滚子轴承、深沟球轴承）、油封、挡圈、平键、垫圈、螺钉、防护盖等；

每个机座单独给出轴承型号、油封尺寸、平键规格、螺栓规格与尺寸。

QF‑NQF（胀紧盘空心轴）模块

空心输出轴 + 衬套 + 胀紧盘（shrink disc）组件；

提供公制 mm 和英制 inch 两套轴径规格，适用于客户驱动轴直接装配；

未画出零件与 H‑NH 空心轴版本通用。

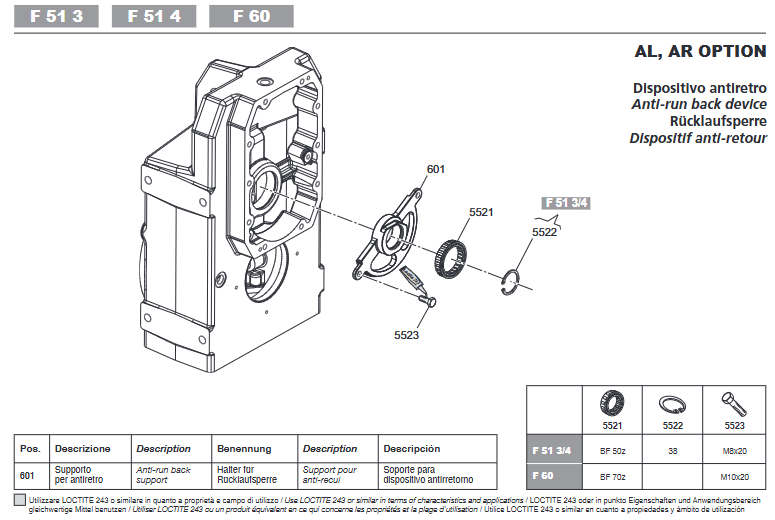

AL / AR 选装逆止器（Anti‑run back device）

AL/AR 为单向逆止装置，防止负载倒转，常用于提升、输送设备。

覆盖机座：F31、F41、F51、F60、F70、F80、F90；

爆炸视图：逆止器支撑座、衬套、滚柱逆止单元、挡圈、定位键、紧固螺钉；

装配强制要求：螺纹必须使用Loctite 243 螺纹胶或同等替代产品；

表格给出每个机座对应的逆止器型号、螺栓规格、键尺寸。

附加齿轮模块 Additional gear module（4 级减速单元）

用于实现 4 级减速，在 2/3 级主体上叠加一级齿轮副。

适用机型：F20‑3，F25‑4，F31‑4，F41‑4，F51‑4，F60‑4，F70‑4，F80‑4，F90‑4；

零件：小齿轮、大齿轮、轴承、垫片、端盖、螺栓、密封件；

各机座对应轴承型号、密封、紧固件完整列表。

S05‑S5 紧凑型电机接口模块

适配紧凑型 S 系列电机输入接口；爆炸视图包含法兰、输入小齿轮、油封、密封件、螺栓，对应不同机座选型表。

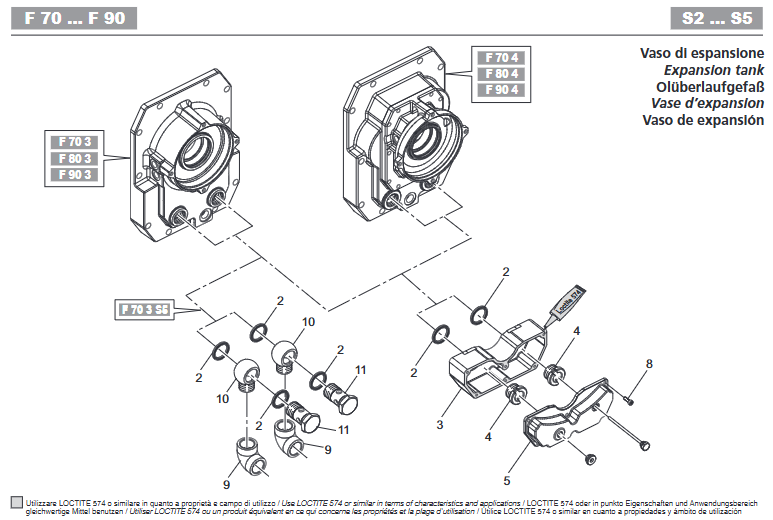

膨胀油箱 Expansion tank（F70‑3/4；F80‑3/4；F90‑3/4）

大功率大机座运行油温变化大，补偿齿轮箱内部油液体积变化。

组件：膨胀箱体、端盖、弯头旋转接头、带孔螺钉、密封垫圈 USIT；

装配要求：结合面使用Loctite 574 密封胶或等效产品；

各机座螺栓、密封件规格列表。

各类输入模块

P (IEC) 输入模块

适配 IEC 标准电机法兰：P63~P250；

组件：输入法兰、输入轴、小齿轮、各类轴承、油封、隔套、螺栓、O 型圈；

区分小机座 (P63‑P132)、中大机座 (P160‑P200)、大机座 (P225‑P250) 三套爆炸图；

表格：每个机座‑电机机座组合对应的轴承型号、油封尺寸、螺栓规格、垫圈。

N (NEMA) 输入模块

适配 NEMA 电机 N56C ~ N320TC；

爆炸视图、零件位号清单；公制 / 英制紧固件规格。

SK‑SC 输入模块（液压马达接口）

SK/SC 液压马达输入法兰；全套分解图，轴承、密封、螺栓规格。

HS‑NHS 实心输入轴模块

实心输入轴（无电机法兰，客户自备驱动）；多组爆炸视图，覆盖 F10~F90 全部机座；列出输入轴、齿轮、轴承、油封、隔圈、紧固件参数。
