Bonfiglioli EVOX 平台 CP 同轴斜齿轮减速电机
时间: 2026-09-02浏览次数：
Bonfiglioli EVOX 平台 CP 同轴斜齿轮减速电机
Bonfiglioli EVOX 平台 CP 同轴斜齿轮减速电机
通用基础与环境约束
1.1 环境工况条件
温度
减速机：标准环境‑25℃~+50℃；低于‑25℃或高于 + 50℃必须联系技术；‑25~‑10℃需带部分负载启动，避免冷启动冲击损伤齿轮。
EVOX 电机标准工作‑15℃~+40℃；环境＞40℃功率降额：45℃降为 97%，50℃降 94%，55℃降 90%，60℃降 86%。
海拔
基准条件海拔＜1000m；海拔＞1000m 输出功率降额；
海拔变化＞1000m，若出厂预充油，需要打开放油塞平衡壳体内外气压，防止内部压力异常造成漏油。
噪声与振动：减速机噪声测试依据 UNI ISO 3746；电机遵循 CEI EN 60034‑9；减速机噪声通常低于配套电机。
存储要求
禁止露天潮湿存放，设备垫高离地；
加工面（法兰、轴伸）涂抹防锈剂；长期存储需注油、通气塞更换为封闭堵头；重新投运加注正确牌号润滑油。
效率：同轴斜齿轮，每级效率约 0.98，2 级≈0.96，3 级≈0.94。
1.2 完整选型输入参数表
选型前必须采集全套工况，用于计算校核，关键参数：输出功率\(P_{r2}\)、输出扭矩\(M_{r2}\)、输入 / 输出转速\(n_1/n_2\)；输入输出轴径向载荷\(R_{c1}/R_{c2}\)、载荷作用距离\(x_1/x_2\)；轴向载荷\(A_{c1}/A_{c2}\)；负载惯量\(J_c\)；环境温度、海拔；工作制 S1‑S9；每小时启动次数\(Z_r\)；电机电压、制动器扭矩、防护等级、绝缘等级。
1.3 服务系数\(S_f\)计算
服务系数取决于三项：负载冲击等级 K、每小时启动次数\(Z_r\)、每日运行小时数
K1 均匀负载 \(K\le0.25\)；
K2 中等冲击 \(0.25<K\le3\)；
K3 强冲击 \(3<K\le10\)；
K＞10，必须联系厂商评估，不直接套用图表。
计算扭矩 \(M_{c2}=M_{r2} × S_f\)，选型保证减速机额定输出扭矩\(M_{n2} \ge M_{c2}\)。
工作制修正：S2 短时、S3 间歇周期工作制，周期默认 10min，使用\(f_m\)功率放大系数。
1.4 选型校验项
机械容量校核；
热容量校验：海拔＜3000m，环境＜50℃，热功率一般不会成为瓶颈；超出该范围必须做热校核；
轴外部载荷校核（径向载荷、轴向载荷）。
1.5 径向载荷计算公式与位置修正
\(R_{c}=\frac{2000\cdot M_{a}\cdot K_r}{d}\) 样本许用径向载荷基准条件：载荷作用点在轴伸中点。载荷向轴端偏移，需要几何折算\(R_a=R_{max}\frac{l_1}{l_2+x}\)，折算后\(R_a\)必须大于实际计算载荷\(R_c\)。
同时承受径向 + 轴向复合载荷，需要提交邦飞利技术评估。
EVOX‑CP 同轴齿轮单元产品概述
2.1 CP 减速机系列规格
CP 同轴斜齿轮，机座：CP07、CP17、CP37、CP47（CP57、CP67 后续推出）
机座 额定输出扭矩 减速比范围 输出最大径向载荷 (标准轴承)
CP07 55 Nm 2.8‑81.2 1470 N
CP17 100 Nm 2.4‑85.9 2460 N
CP37 200 Nm 2.3‑133 4110 N
CP47 335 Nm 2.4‑172 5240 N
减速级数：2 级、3 级斜齿轮传动。
突出特点：单油位设计，同一个产品编码支持全部安装姿态 360° 安装；无需根据安装位置改订货编码。
例外：选用OHR/OHA 强化输出轴承，输出轴朝上且在 60° 范围内，需要联系技术确认油位适配性。
2.2 壳体版本
P：底脚安装；F：法兰输出；U：无底座通用箱体；PF：底脚 + 法兰复合版本。
输入接口：
IEC 电机适配器；
NEMA 北美电机适配器；
HS/NHS 实心输入轴（公制 / 英制）。
2.3 型号编码规则
CP 37 2 N P F140 7.5 S20 All +选件+电机
CP：系列；37 机座；2 级数；N：英制输出轴（M 为公制）；P 底脚；F140 输出法兰；7.5 速比；S20 输入适配器；All 代表全部安装姿态；后面追加各类选件代码，最后指定配套电机型号。
2.4 出厂润滑
标准出厂填充PAG 合成长效油，终身润滑；
各机座油量：CP07=0.35L；CP17=0.7L；CP37=1.1L；CP47=1.8L。
丰富润滑油选件：PAO 合成油、矿物油、NSF H1 食品级油；SO 选件代表出厂不注油，客户现场加注。
严禁矿物油与合成油混合混用；矿物油建议仅在服务系数 S≥1.3 工况使用。
CP 减速机全部选件详解
选件代码 功能说明
SO 出厂不注油，现场加注润滑油
PV 输入输出全部 Viton 氟橡胶油封，高低温工况
PN 全部 NBR 丁腈橡胶油封
DL 输出双唇油封，防尘防污水
AR / AL 单向逆止器，仅支持 HS/NHS 实心输入轴；AR 右旋自由，AL 左旋自由
RB2 低背隙版本；标准背隙 2 级 11‑18 角分，3 级 20‑25 角分；RB2 低背隙 2 级 7‑12，3 级 10‑16 角分
IHB 输入强化轴承，实心输入轴适用，提升输入径向载荷
OHR1 输出强化径向轴承，大幅提升允许径向载荷（皮带、链条驱动优先选）
OHA1 输出强化轴向轴承，适合螺旋输送机、轴向泵
EX ATEX 防爆 2G/2D，T4 温度等级（135℃），适用 1 区气体、21 区粉尘；EX 版本大量选件互斥，不能使用 NEMA、英制轴、逆止器、不锈钢 FO、C3/C4 防腐等
FO 不锈钢输出轴、螺钉、铭牌等，潮湿腐蚀工况
C3 / C4 防腐涂层，匹配 ISO 12944‑2；C5M 需要单独咨询
RALxxxx 自定义油漆颜色
AC / CC 产品符合性证书、出厂检验证书
ATEX‑EX 防爆版配套：氟橡胶密封、油位检查螺塞、出厂充合成油、温度指示标签；不支持 0/20 区矿用 I 类设备。
性能、轴载荷、外形尺寸
性能表：分别给出输入转速 1400 rpm、1700 rpm 条件下，各速比对应的额定输出扭矩\(M_{n2}\)、输出转速\(n_2\)、最大输入功率；同时表格标记 IEC/NEMA/ 实心轴适配器是否几何兼容；服务系数 S＜0.9 高亮提示，此时电机功率不能超过表格最大输入功率。
轴载荷表格：区分标准轴承、OHR/OHA 强化轴承；区分不同输出转速区间的最大径向载荷；轴向载荷数值只适用于轴向力朝向减速机本体；向外的轴向推力或者径向轴向复合载荷必须联系技术。
图纸尺寸集：
P 底脚、F 法兰、U 通用箱体、PF 复合版本二维工程尺寸；
IEC、NEMA 输入法兰尺寸；HS/NHS 实心输入轴尺寸；
公制、英制输出轴尺寸；

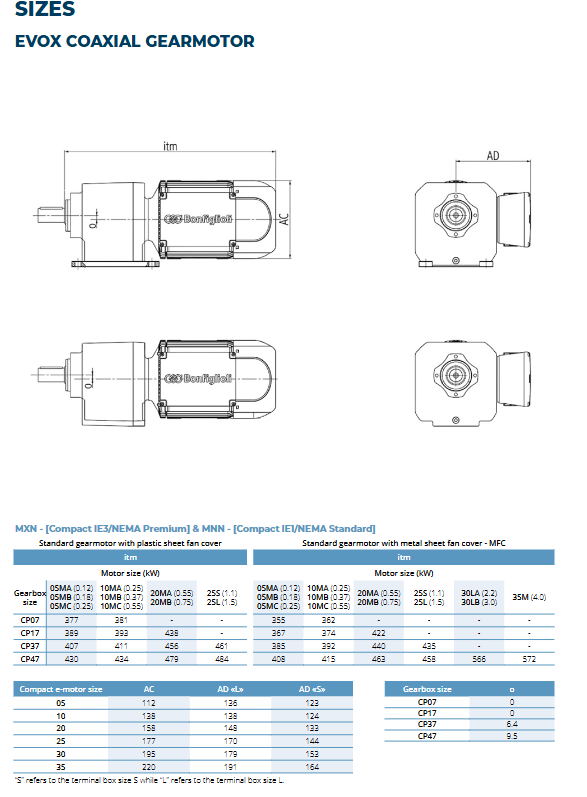

成套减速电机总长、法兰外形尺寸。

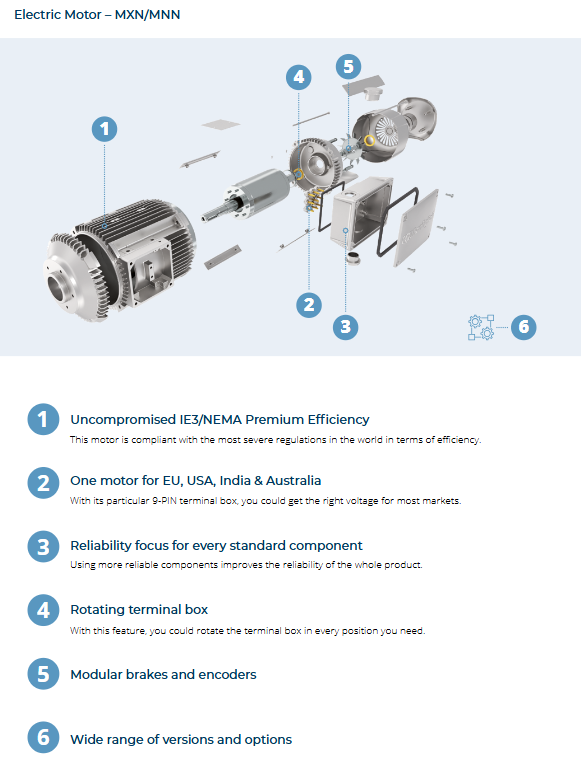

EVOX BXN / MXN / MNN 异步电机模块
EVOX 电机分为 3 个子系列：
MNN：IE1 标准效率（NEMA Standard）紧凑型电机
MXN：IE3 超高效率（NEMA Premium）紧凑型电机，和 CP 减速机紧凑对接
BXN：标准 IEC 机座 IE3 高效电机，标准 B5/B3 法兰
5.1 功率机座覆盖
紧凑型 MXN/MNN：05MA (0.12 kW) ~35M (4 kW)； 标准 BXN：63MA~132M，功率 0.12~7.5 kW；4 极电机为主。
5.2 电机基础规格
标准冷却 IC411 自扇冷；F 级绝缘；防护 IP55；转子半键动平衡 N 级振动等级。
接线盒 9 端子设计，支持多电压全球适配；接线盒可旋转；电缆格兰多种规格。
轴承：终身预润滑深沟球轴承，不同机座 DE/NDE 轴承型号表格。
合规认证：CE、UKCA、EAC、UL/cUL、INMETRO 巴西、BIS 印度、CCC 中国、澳洲 GEMS 能效；满足 LVD、EMC、RoHS、ErP 能效指令。
电机丰富选件：FD 直流失电制动器（带手动释放 R/RM）、热保护 PTC/KTY、编码器、第二轴伸、独立强迫风冷、防凝露加热器等。
5.3 电机‑减速机组合
两种装配形式：
Compact 紧凑型：MXN/MNN 直接和 CP 法兰对接，整机更短；
IEC 适配器：BXN 标准 IEC 电机通过适配器装配到 CP 减速机。
产品应用与邦飞利 EVOX 平台生态
目标应用：包装机械、物料输送、风机暖通、木工、纺织、一般工业流水线；可配邦飞利全系列驱动器（Agile、Active Cube、ANG、AxiaVert，分布式 DGM 逆变器），实现整套驱动方案。
平台发展历史：90 年代自研电机；2001 收购 Vectron 进入逆变器；2012 开发 BMD 伺服；2017 磁阻 BSR 电机；2020 完成 EVOX 异步电机平台迭代。
