Bonfiglioli Active 系列高端变频器
时间: 2026-08-31浏览次数：
Bonfiglioli Active 系列高端变频器
Bonfiglioli Active 系列高端变频器
邦飞利 Vectron 部门ACTIVE（ACT201 / ACT401）Solution Drive 解决方案型变频器完整产品目录。ACT201 为 230V 级，ACT401 为 400V 级，功率覆盖0.55‑132 kW。硬件模块化、内置 PLC 应用功能、支持丰富现场总线与扩展板，适配异步、同步伺服电机，面向工业自动化、起重、输送、定位多轴同步等场景，文档包含企业介绍、型号命名、电气规格、扩展模块、软件功能、安装套件、外围配件（电抗器、滤波器、制动电阻）、全球服务网络。
企业与产品定位
邦飞利集团背景：总部意大利博洛尼亚，1956 年成立；收购 Vectron 品牌，形成减速机 + 电机 + 变频器完整机电一体化方案；业务分为工业、移动工程机械、风电三大板块；年产能 160 万台传动产品，拥有 DNV、TÜV 质量认证，全球多生产基地与服务网点。
ACTIVE 定位：Solution Drive 系统驱动
ACT201：输入 200‑240V，单相 / 三相，功率 0.55‑9.2 kW；
ACT401：输入 360‑480V 三相，功率 0.55‑132 kW；
与邦飞利电机功率等级完全匹配；
8 kHz 开关频率不降额，运行噪音低；硬件模块化，热插拔扩展模块上电自动识别；内置 PLC 功能，无需额外 PLC 可实现复杂工艺；兼容 TN、IT 供电电网。
型号命名规则

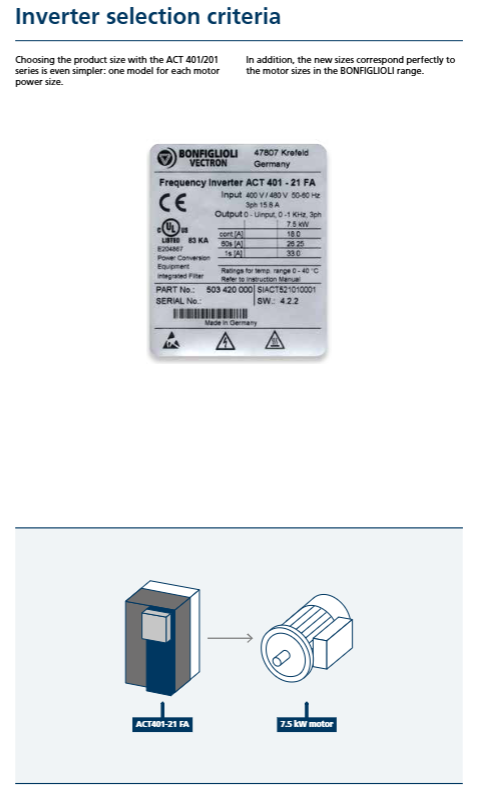

以ACT 401‑15 F A MPSV举例：
ACT201/ACT401：系列；
数字：功率规格；
F：内置 EMI 滤波器（空白 = 无内置滤波器）；
A：标准风冷；C：冷板散热；
安装套件：
MPSV：贯通式无风扇安装；
MDIN：DIN 导轨安装；
MNVIB：抗振动安装套件；
可选配件字段：人机单元 KP500、通讯 CM‑xxx、IO / 编码器 / 旋变 EM‑xxx 扩展板。
基础硬件与电气规格
1. 基础硬件配置
过载能力：150% 额定电流持续 60s；200% 峰值 1s；
开关频率：2‑16 kHz；Size6‑Size7 大功率（37‑132 kW）上限 2‑8 kHz；
输出频率 0‑1000 Hz；内置制动晶体管，支持外接制动电阻；具备 DC 母线并联接口；
本机 IO：6DI+1 多功能输入；1DO+1 多功能输出；1 路继电器输出；支持电机温度监测；功率≤4kW 端子可拔插。
防护等级 IP20，垂直安装。
2. 降额规则（文档提供对应曲线图）
环境温度：＞40℃，每升高 1K 输出降额 2.5%，最高环境温度 55℃；
海拔：＞1000 m，每升高 1000 m 降额 5%，最大允许 4000 m；
输入电压：高于 400V 时电压每升高 1V 降额 0.22%，上限 480V。
3. 环境条件
工作温度 0‑40℃；湿度 15‑85% 无凝露；存储遵循 EN50178；具备短路、接地故障保护；CE、UL508c 认证，符合 EN61800‑3 电磁兼容标准。
硬件模块化体系（A/B/C 三个插槽位置）
冲突：CM‑CAN 和 EM‑SYS 不能同时安装，CAN 功能互斥。
A 槽：人机 / 串口接口
KP500：可拆卸操作面板，支持参数拷贝复制，支持本地启停、参数修改；可搭配 KPCMK 套件柜门远程安装（3 米线缆）。
KP232：RS232 适配器，唯一支持 VPlus 软件示波器功能。
B 槽‑CM 通讯模块

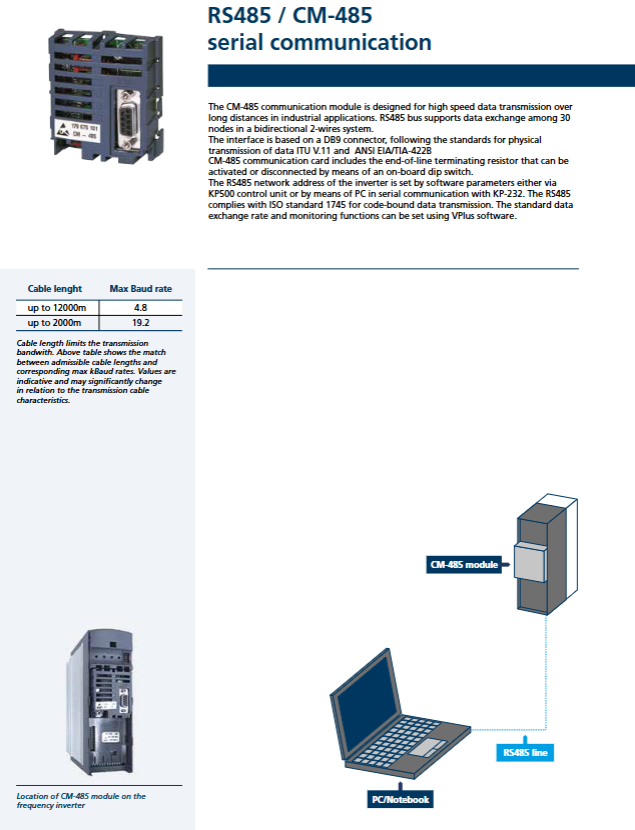

CM‑232：RS232；
CM‑485：RS485，支持 Modbus‑RTU / Modbus‑ASCII；
CM‑CAN：CANopen；
CM‑PDP：Profibus‑DP。
C 槽‑EM 扩展板系列（重点）
模块 核心能力
EM‑IO‑01 DI / 继电器、±10V AI/AO、Systembus 系统总线
EM‑IO‑02 增加 PTC 电机测温，其余同 01
EM‑IO‑03 增加 0‑20mA 模拟输出，PTC 测温
EM‑IO‑04 2DI+1 可配置 DI/DO；PTC/KTY 二选一测温；Systembus（此模块前面文档已解析）
EM‑ENC‑01~05 增量 TTL/HTL 编码器接口，部分带零位 Z 信号、模拟 IO、PTC、Systembus；其中EM‑ENC‑02为常用型号（前面文档已解析）
EM‑RES‑01/02 旋转变压器 Resolver 反馈接口，频率复刻输出，模拟输入
EM‑SYS 独立 Systembus 系统总线板
Systembus 系统总线（邦飞利基于 CANopen 私有总线）
最多接入64 台 ACTIVE 变频器；
2 路 SDO（参数读写），3 路 PDO 高速过程数据通道；
支持虚拟链接 Virtual Links，实现主从、电子齿轮、多轴同步；主站下发转速、相位，从机跟随；可监控主从电流偏差报警；
可由 CM‑CAN 或者 EM‑SYS/EM‑IO‑xx/EM‑ENC‑xx 模块引出。
软件控制能力（内置固件，无需额外 PLC）
1. 电机控制模式（参数 P030 选择配置集）
标量 V/F；
无传感器矢量（适合风机水泵、普通传动）；
带编码器反馈磁场定向 FOC（高精度、零速带扭矩）；
同步电机无传感器控制；
出厂默认配置 110 简单无传感器模式；还提供专门面向起重提升、电子齿轮、定位、同步跟随的预设配置集（216 电子轴、460 起重抱闸模式等）。
2. 内置应用功能
抱闸控制：起重工况，时序控制机械抱闸 + 电机断路器，补偿机械动作延时，悬浮负载；
电机斩波制动：大惯量负载，不依赖外部制动单元实现制动；
回零定位：依靠外部接近开关实现原点定位，可设置目标位置与到位动作；
可编程定时器2 路，10ms‑650 小时，绑定 IO 与内部事件；
S‑曲线加减速（抑制冲击，加减速加抖动限制）；
PI 闭环调节器：压力、流量、转速闭环；
故障自动复位、失电穿越（利用电机惯量维持短时运行）；
主‑从电子齿轮：支持在线修改速比、相位偏移；传送带多轴同步；支持相位偏移，电流偏差监控告警。
PC 调试软件 VPlus
Windows 平台，通过 KP232 / CM‑232 / CM‑485 连接变频器；
功能：参数上传下载、在线监控、故障记录；4 通道虚拟示波器，可采集电压电流以及内部控制变量；最长记录 60 分钟波形；
示波器必须使用 KP232 硬件，CM‑232 不支持示波器。
机械安装方案
4 种安装方式，各 Size 对应不同安装套件图纸：
标准机柜背板安装；
MPSV：贯通式冷板安装，散热器伸出机柜外部，提升散热；
MDIN：DIN 导轨安装（小功率机型）；
MNVIB：抗振动安装，用于强振动机械设备。
全套外围可选配件
1. 进线电抗器 Line choke
抑制电网谐波，保护变频器电解电容；当电网短路容量不足时必须配置；文档给出每一档功率对应的电抗器型号、尺寸、功耗。
2. EMI 滤波器
≤7.5kW 机型可内置 EMI 滤波器；大功率机型使用外部底板式 FTV‑B、书本式 FTV‑A 滤波器；
满足 EN61800‑3 A/B 类电磁兼容；给出电机电缆最大允许长度。
3. 输出滤波器
dV/dt 滤波器；正弦波滤波器，适配长距离电机电缆。
4. BR 系列制动电阻
ACT 全系列内置制动斩波器，外接 BR 系列制动电阻消耗再生能量；
样本完整表格：每个变频器型号匹配电阻阻值、持续功率、工作占空比；带内置热保护。
5. PFC 能量回馈单元：把再生能量回馈电网。
