Bonfiglioli A 系列螺旋‑锥齿轮减速机样本
时间: 2026-08-31浏览次数：
Bonfiglioli A 系列螺旋‑锥齿轮减速机样本
Bonfiglioli A 系列螺旋‑锥齿轮减速机样本
通用基础信息（全书通用理论、选型、安装运维）1. 企业介绍
邦飞利拥有 40 + 年传动行业经验；产品全流程自研，采用 CAD 仿真、CNC 加工；零部件 100% 严苛质检；样机在试验台模拟真实工况做耐久性测试，保证样本参数与实际性能一致。
2. 符号、单位定义
定义全套选型计算符号：输出扭矩 Mn2/Mr2/Mc2、输入 / 输出转速 n1/n2、速比 i、功率、转动惯量 Jc/Jm、径向载荷 Rc、轴向载荷 Ac、服务系数 fs，同时定义图表标记含义（重量标记、尺寸页码索引、价格编码标记）。
3. 核心参数定义与计算公式
输出扭矩 Mn2：连续工况允许传递输出扭矩，安全系数 S=1；
需求扭矩 Mr2：设备实际需要扭矩；
计算扭矩 Mc2=Mr2 × fs，选型必须满足 Mc2 ≤ Mn2；
功率、效率：区分动态效率 ηD（正常运转）、静态效率 ηS（启动，蜗轮蜗杆要重点关注）；
速比：\(i=n_1/n_2\)；
服务系数 fs：用来补偿冲击、启停频次、每日运行时长。
引入质量加速系数 K：\(K=J_c/J_m\)；
K1 均匀负载 K≤0.25；K2 中等冲击 0.25<K≤3；K3 强冲击 3<K≤10；K>10 需要咨询技术部。
间歇工作制：负载时间占比 \(I=\frac{t_f}{t_f+t_r}×100\%\)，S2‑S8 非连续工况，功率需要放大。
4. 润滑、维护
初期运行约 300 小时建议换油，禁止矿物油与合成油混用；
给出不同油温对应的换油周期。
5. 选型完整流程
收集设备工况表（输出扭矩、转速、径向 / 轴向载荷、启停频率、环境温度、海拔、工作制等），可直接填写样本附录表格发给邦飞利技术支持；
先确定服务系数 fs；计算计算扭矩 Mc2；
根据输出转速确定速比 i，匹配减速机额定扭矩 Mn2≥Mc2；
选型后必须复核三项关键校验： ①热功率校核：减速机热许用功率 ≥设备实际功率，不满足选更大规格或者强制冷却； ②峰值扭矩：瞬时最大冲击不可超过 200% Mn2；双极变极电机高低速切换会产生巨大冲击扭矩，要做限制； ③径向载荷、轴向载荷校核；
轴向允许经验公式：An1=0.2×Rn1，An2=0.2×Rn2，超限联系技术。
6. 安装、储存、供货条件
安装要点：安装底座必须稳固防振动；冲击 / 堵转工况建议配置液力耦合器、扭矩限制器；装配轴端零件公差要求 ISO H7；空心轴配合公差 G7/h6；安装前确认油位螺塞匹配实际安装姿态。
储存规范：禁止露天存放；>60 天储存需要做防锈；>6 个月储存要补充油脂，带油机型要把呼吸塞朝上。
出厂供货状态：按订单安装姿态预装配、工厂测试；非配合面不上漆；轴端带塑料保护帽；按要求加注润滑油；吊环仅对应部分大规格机型。
油漆规格：油漆参数向代理商索取。
A 系列螺旋‑锥齿轮减速机专题
A 系列为模块化直角正交轴螺旋‑锥齿轮箱，二级（后缀‑02）、三级（后缀‑03/‑04）减速，型号 A102、A202、A203、A302、A303、A412、A413、A502、A503、A504、A602、A603、A604、A703、A704、A803、A804、A903、A904。
1. 结构特点
模块化结构，紧凑，多种安装方式；
齿轮：渗碳淬火合金钢；
壳体：A10‑A30 为铝合金壳体；更大规格为高强度铸铁壳体；
输入输出轴采用高强度钢材；
模块化接口，支持两种方案：①配Mxx 系列本系列紧凑型电机；②外接标准 IEC 电机（通过适配器法兰）。
2. 输出结构形式
型号代号 输出形式
NR / UR 单伸出实心输出轴
ND / UD 双伸出实心输出轴
NH / UH 空心轴（键槽）
US 空心轴 + 胀紧盘（无键连接）
可以附加 B1/B2/C 不同位置安装法兰，法兰可装在箱体两侧。
3. 型号命名与选项
减速机选项
AL / AR：逆止器（单向防反转装置），限定旋转方向，订货要指定转向；部分小规格只能配在集成电机版本；
SO：出厂不带润滑油；
DV：高速轴双重油封；VV 高速轴 Viton 氟橡胶油封；PV 全部油封升级 Viton。
电机选项（M 系列集成电机）
制动器 FD 直流刹车 / FA 交流刹车；
手动释放杆不同角度 AA/AC/AD；
热保护：双金属开关、热敏电阻 E3/E6；
防冷凝加热器、防雨罩 RC、独立冷却风机 U1、转子动平衡 RV、热带处理 TP 等。
4. 润滑系统
A102‑A303：出厂终身合成油免维护润滑；
A41 及以上规格：不带油出厂，用户根据实际安装姿态加注；
样本提供全部机型在 B3/B6/B7/B8/VA/VB 共 7 种安装姿态下的：螺塞位置（加油 / 放油 / 油位）、对应润滑油加注升数。
5. 安装姿态
7 种标准安装位置 B3、B6、B7、B8、VA、VB，附带接线盒方位定义；带刹车电机的手动释放扳手角度订货可指定。
6. 载荷计算
径向载荷：给出计算公式，样本表数值是轴伸中点位置额定径向力，如果载荷作用点偏离中点，要换算允许径向载荷。
轴向载荷：最大许用轴向载荷取对应轴径向载荷的 20%；超差联系技术。

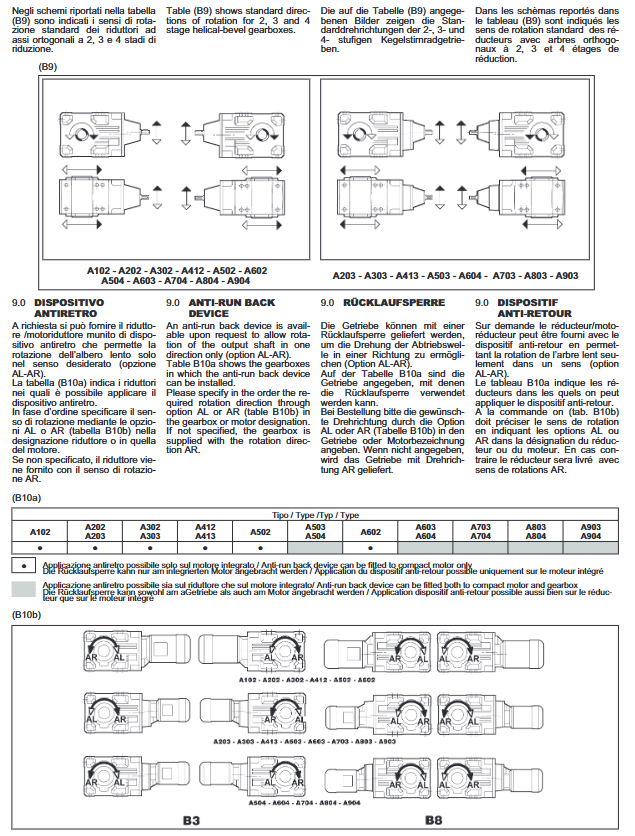

7. 旋转方向、逆止器
给出二、三级减速机输入输出转向关系图表；逆止器 AL/AR 只能单向旋转，订货必须指定转向，默认 AR。
8. 机械安装螺栓规格
不同机座对应紧固螺栓规格、安装示意图。
9. 海量选型数据表（样本大篇幅内容）

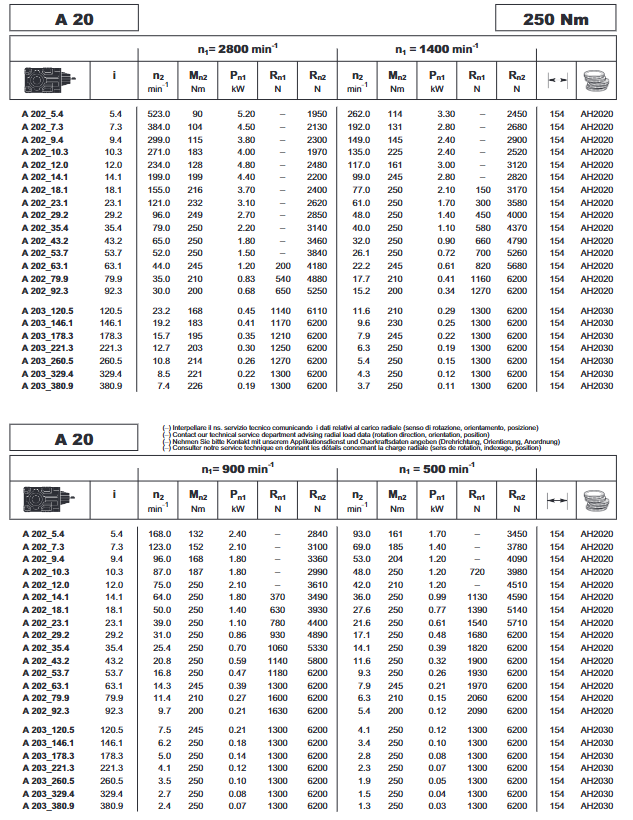

减速电机数据表：
单极性电机（2/4/6 极等）功率 0.09kW~0.75kW 起，表格列输出转速 n2、输出扭矩 M2、服务系数 S、速比 i、许用径向载荷 Rn2，对应减速机型号，分为S（集成紧凑型 M 电机）版本与P（适配 IEC BN 标准电机）版本，并且给出该型号对应的图纸页码、价格索引编码。
双变极电机数据表。
纯减速机数据表（不带电机）；
热功率、转动惯量表；
外形尺寸图纸索引：紧凑型减速电机尺寸、IEC 适配减速机尺寸、纯箱体减速机尺寸。
