Alcatel‑Lucent OmniSwitch 6850E堆叠千兆交换机
时间: 2026-08-27浏览次数：

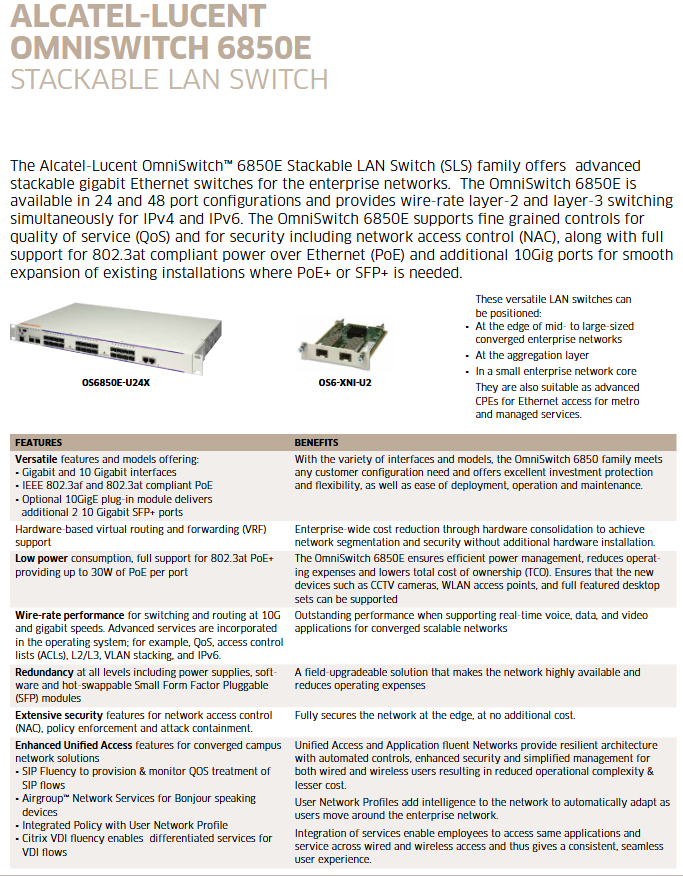

Alcatel‑Lucent OmniSwitch 6850E堆叠千兆交换机OmniSwitch 6850E 企业级三层可堆叠千兆交换机的数据手册。整机为1U
Alcatel‑Lucent OmniSwitch 6850E堆叠千兆交换机
OmniSwitch 6850E 企业级三层可堆叠千兆交换机的数据手册。整机为1U 机架式固定硬件平台，运行 AOS 操作系统，定位企业园区、融合有线无线统一接入、BYOD 办公、城域以太网运营商接入场景。对比 OmniSwitch 6450，6850E 具备完整成熟三层路由协议栈（OSPF、IS‑IS、BGP、VRF 等），支持远程长距离堆叠、ISSU 无中断升级，业务能力更强。
产品定位与核心业务价值
统一融合接入网络：支持有线无线一体化，Airgroup 实现 Bonjour 设备跨网络体验；User Network Profile（UNP）用户网络配置文件，终端移动时网络策略自动跟随，降低运维复杂度。
增强 BYOD 能力（需要配合 ClearPass）：零接触访客管理、设备自动注册、802.1X 自动下发、终端健康状态检测、设备指纹识别、应用管控，现有网络即可部署，无需大规模更换硬件，保护投资。
业务感知网络：支持 SIP 会话识别监控、Citrix VDI 虚拟桌面差异化 QoS 调度，针对语音、视频、虚拟桌面做业务识别与服务质量优化。
城域以太网就绪：支持 Q‑in‑Q、DHCP Snooping Option82、ITU‑T Y.1731、IEEE802.1ag/802.3ah，简化运营商以太网 OAM 运维；获得 MEF 9/14 认证。
硬件型号家族
全部机型 1U 高度，标配 2 个 10GBase‑CX4 接口，可用于堆叠，也可外接扩展模块提供额外 2 口 SFP + 万兆端口。分为非 PoE、PoE 供电机型；X 后缀代表本机自带 SFP + 万兆端口；U 代表全光机型。
表格
型号分类 说明
OS6850E‑24 /‑24X 24 口千兆电口，4 个光电复用 combo 口；X 型号自带 SFP + 万兆口
OS6850E‑48 /‑48X 48 口千兆电口，combo 口数量随型号变化；X 型号自带 SFP + 万兆口
OS6850E‑U24X 全光版本，22 个 SFP 千兆光口 + 2 个 combo 口，自带 SFP + 万兆上行
PoE 型号 P24/P24X/P48/P48X 兼容 IEEE802.3af/at；P24 提供 24 个 PoE 端口；P48 提供 48 个 PoE 端口
Combo 端口可单独配置为铜口电口或者 SFP 光口，支持短距、长距光模块。
电源系统
全部支持热插拔、模块化冗余 AC/DC/PoE 电源，更换电源业务不中断。
非 PoE 电源：OS6850E‑BP（126W 交流）、OS6850E‑BP‑D（120W 直流）。
PoE 电源模块：
OS6850E‑BPP：360W，PoE 输出 240W；
OS6850E‑BPPH：510W，PoE 输出 390W；
OS6850E‑BPPX：900W，PoE 输出 780W。
BPS 备份电源架 OS‑BPS：可最多同时备份 8 台交换机，支持整机系统电源与 PoE 供电的冗余保护，适配空间受限机柜，支持远程线缆安装，可用于壁挂机柜场景。
物理与环境参数
机箱尺寸：44cm 宽，27cm 深度，4.4cm 高度；搭配电源托架后深度增大。
噪声：全部机型＜48dB (A)；
工作温度：0~+45℃；存储‑10~+70℃；湿度 5‑95% 无凝露；通过 GR‑63‑CORE 温湿度循环测试。
文档提供各型号功耗、散热 BTU、MTBF 平均无故障时间、整机重量参数。
LED 指示灯：端口指示灯（PoE、链路状态），系统指示灯（堆叠 ID、主备机箱、系统状态、主备电源状态）。

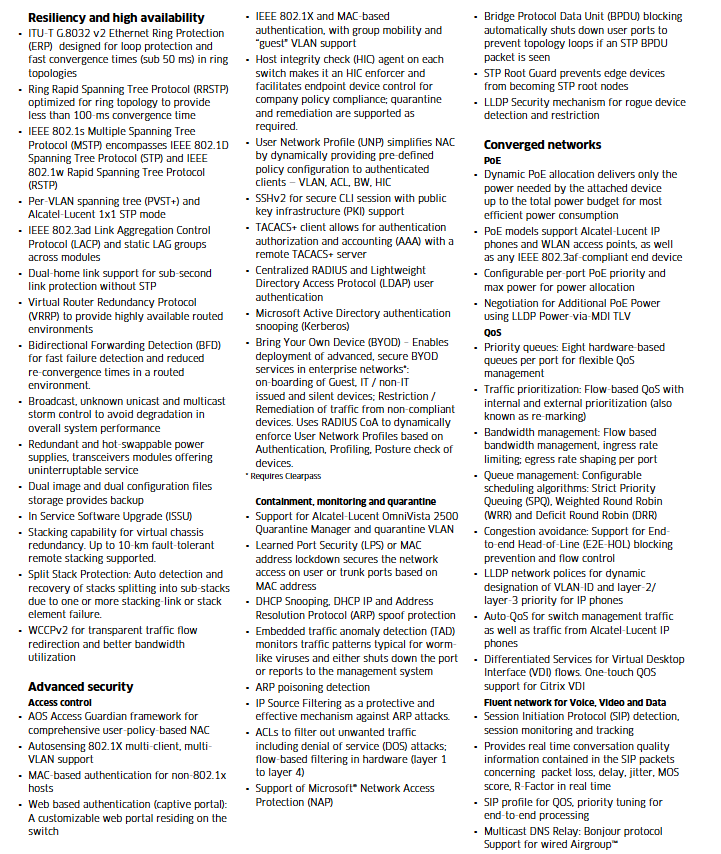

高可用与冗余能力
6850E 高可用能力强，面向关键业务网络：
环网保护
ITU‑T G.8032 v2 以太网环保护 ERP，收敛＜50ms；
RRSTP 环网快速生成树，收敛＜100ms；
MSTP/RSTP/PVST+、1x1 STP 模式。
链路与路由保护
LACP 链路聚合、跨模块静态 LAG；DHL 双归属链路亚秒级保护，无需 STP；
BFD 双向转发检测，路由环境快速故障感知加速收敛；
VRRPv2/v3 网关冗余；WCCPv2 流量重定向优化带宽。
堆叠增强能力
虚拟机箱堆叠，支持最长 10km 远程容错堆叠；
分裂堆叠保护（Split‑Stack Protection），堆叠链路故障分裂后自动检测恢复；
软件与固件高可靠
ISSU业务不中断软件升级；双镜像固件、双份配置文件备份；
硬件冗余：热插拔电源、热插拔光模块；广播 / 未知单播 / 组播风暴抑制。
安全功能（Access Guardian 框架）
完整 NAC 网络接入控制，支持 BYOD 终端管控（需 ClearPass 协同）：
接入认证：802.1X 多客户端多 VLAN、MAC 认证、Captive‑Portal 网页门户；支持 RADIUS、LDAP、TACACS+、Kerberos AD 侦听；访客 VLAN、组移动性。
终端安全管控
HIC 主机完整性校验，对不合规设备隔离、修复；
UNP 用户网络配置文件：认证后自动下发 VLAN、ACL、带宽、安全策略；
CoA 动态修改认证权限；LPS 端口安全 MAC 锁定。
攻击防御
DHCP Snooping、DHCP/ARP 欺骗防护、ARP 毒化检测、IP 源过滤；
TAD 流量异常检测，识别蠕虫病毒流量，可关闭端口或告警上报；
硬件 ACL（L1‑L4）过滤 DoS 攻击；BPDU 防护、根防护、LLDP 非法设备检测；支持微软 NAP 网络接入保护。
融合业务、QoS 与业务感知
PoE 特性：动态 PoE 功率分配，只提供终端实际需要功率；每端口可配置 PoE 优先级与最大输出功率；支持 LLDP‑MDI 进行 PoE 功率协商。兼容 IP 电话、无线 AP。
QoS 架构：每端口 8 个硬件队列；SPQ/WRR/DRR 调度算法；入口限速、出口整形；三色标记流量监管；HOL 头阻塞避免；Auto‑QoS 为 IP 电话与交换机管理流量自动优化。
业务感知 Fluent Network
SIP 能力：识别、跟踪 SIP 会话；实时统计丢包、时延、抖动、MOS、R‑Factor 语音质量指标；基于 SIP 做 QoS 优先级调优。
Citrix VDI：一键 QoS，对虚拟桌面流量提供差异化服务。
Airgroup（mDNS 中继），Bonjour 协议设备跨二层网络体验。
三层路由、组播能力（完整企业级三层）
OmniSwitch6450 仅支持基础静态路由 + RIP；6850E 支持完整企业路由协议，可做三层汇聚。
IPv4
静态路由、RIP v1/v2、OSPF v2、IS‑IS、BGP‑4；
多 VRF 虚拟路由转发，支持 VRF 之间路由泄露；GRE、IP/IP 隧道；OSPF/BGP 优雅重启；VRRPv2；DHCP 中继。
IPv6
静态路由、RIPng、OSPFv3、IS‑ISv6、BGP4+；IS‑IS 多拓扑；VRRPv3；NDP 邻居发现、IPv6 DHCP 中继。
组播
IGMP Snooping v1‑v3、MLD Snooping v1‑v2；
PIM‑SM / PIM‑DM、DVMRP 组播路由；IPMVLAN 组播 VLAN 优化。
城域以太网业务特性（MEF9/14 认证）
面向运营商接入：
802.1ad Q‑in‑Q（SVLAN/CVLAN），UNI/NNI 接口，CVLAN‑SVLAN 映射；
以太网 OAM：802.1ag 故障管理、802.3ah 链路 OAM、ITU‑T Y.1731 性能监控；
SAA 业务代理、内置流量生成分析器，用于 SLA 验证；
TR‑101 PPPoE 中间代理、MAC 强制转发 RFC4562；私有 VLAN；DHCP Option82；IPMVLAN。
数据中心相关能力
支持动态虚拟网络配置文件 vNP，与 OmniVista2500 VMM 虚拟机管理器集成，适配虚拟化服务器环境。
九、支持标准与定购信息
文档列出完整 IEEE、ITU‑T、IETF RFC 协议清单； 订购信息包含整机套件（区分 AC/DC 供电、普通 / PoE、不同功率电源）、各类备份电源模块、OS‑BPS 备份电源架及配件。
