Alcatel‑Lucent 1660SM OMSN（光多业务节点）系列下一代 SDH 设备
时间: 2026-08-26浏览次数：
Alcatel‑Lucent 1660SM OMSN（光多业务节点）系列下一代 SDH 设备
Alcatel‑Lucent 1660SM OMSN（光多业务节点）系列下一代 SDH 设备
产品核心优势
完备性：OMSN 产品线覆盖从用户侧、城域、陆地长距、越洋海缆全传输场景，完整方案。
简洁性：模块复用度极高，少量硬件积木搭建各类网络拓扑。
面向未来：除传统 SDH，原生支持数据业务汇聚、交换转发，适配 IP 时代。
向后兼容：光层、DCC 通道、网管与老设备互通，现有网络可平滑扩容升级。
成本优势：多设备共享板卡 / 机架，降低备件库存、人员培训成本，单台设备替代多套设备，降低 TCO。
统一管理：以太网 / ATM/SDH/WDM 多技术网络，使用一套网管体系。
灵活性：16 个业务槽位，配置自由度高；高阶交叉矩阵384×384 STM‑1 等效，低阶256×256 STM‑1 等效（16128 个 VC12）；单台可终结最多 6 个 STM‑16 环、多个 SNCP 环、2 个 STM‑64 级别 2 纤 MS‑SPRING 环。
可靠性：支持 MSP 线性复用段保护、MS‑SPRING 双向共享环、SNCP 子网连接保护；板卡、矩阵、电源均可 1+1 冗余；DC‑DC 分布式电源，无单点故障。
易用性：集中式控制架构，业务板卡无本地处理器；支持本地 / 远程软件下载；硬件与 OMSN 家族大量通用。
开放性：支持彩色 STM‑16 光口，直连 WDM 设备无需转发器；支持 AU‑4 级联，适配大带宽 ATM/IP 设备；支持 SDH‑SONET 互通转换。
典型应用场景
城域 / 本地边缘环网；
区域网状骨干网；
点对点链路，带中间分插 / 再生站点；
国际关口、跨境业务；
带集成光放大器的超长距离传输；
面向多业务数据的城域边缘节点。
整机硬件子系统
整机分为七大子系统：SDH VC 交叉连接子系统、时钟参考子系统、设备控制子系统、业务端口子系统、ISA 综合业务适配交换子系统、集成 CWDM 粗波分、辅助开销子系统、电源子系统。
1. SDH 交叉连接子系统
无阻塞矩阵，支持 AU‑4、TU‑3、TU‑12 之间任意端口交叉；支持单向点到点、双向点到点、点对多点、SNCP Drop‑Continue、MS‑SPRING Drop‑Continue。
容量：高阶 384×384 STM‑1，低阶 256×256 STM‑1；支持 AU4‑4C / AU4‑16C / AU4‑64C 级联信号。
保护：支持 SNCP‑I 固有、SNCP‑N 非侵入式；MS‑SPRING；可配置1+1 矩阵板卡冗余；保护模式支持可恢复 / 不可恢复。
支持 100% 高低阶 VC 非侵入路径开销 POM 监控。
2. 时钟参考子系统（SETS，符合 ITU‑T G.783）
时钟源可选：STM‑N 光线路、2Mb/s 业务端口、外部 2MHz / 2.048Mb/s 输入、设备内部振荡器。
支持 SSM 同步状态消息，可按质量或优先级自动选源，也支持手动选源；最多可配置 6 个候选时钟源。
SETG 时钟发生器三种工作模式：锁定、保持、自由振荡。保持模式日漂移最大 0.37 ppm；本振精度 4.6 ppm。
输出：T0 内部系统时钟；两路外部 2MHz、两路外部 2Mb/s 时钟输出给外部网元。
矩阵 1+1 冗余时，时钟单元同步冗余保护。
3. 设备控制子系统（SEMF）
两层架构：
EC 设备控制器：DCC 通信、数据库管理、CT 本地终端接口，PCMCIA 闪存存放配置数据库、软件包；具备代理转发，可把 Q2/RQ2 接口下挂的微波、PDH 设备告警 / 配置，通过 SDH‑DCC 上传至 TMN 网管。
SC 机架控制器，位于矩阵板卡：业务配置下发、告警采集、性能监视、自动保护倒换。
通信总线：ISSB 机架内串行总线、ISPB 机架内并行总线。
支持最多 32 路 DCC 通道；对外接口：QB3 CMIP 北向接口，本地 Craft 终端；兼容阿尔卡特 OMSN 网管。
EC 故障不影响业务流、不中断自动保护倒换，保护功能由 SC 独立运行。

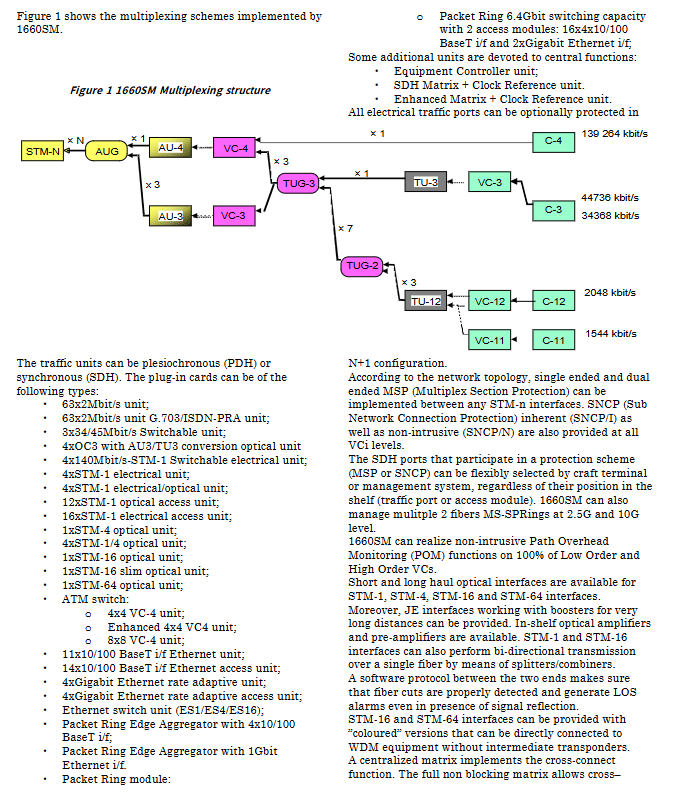

4. 业务端口子系统（PDH/SDH 接口板）
机架最大落地能力 378 路 2Mb/s 信号。
板卡类型 能力说明
63×2Mb/s 板卡 G.703，每块 63 路 E1；支持 75Ω/120Ω 阻抗；支持 2M 重定时
3×34/45Mb/s 板卡 软件切换 34M 或 45M（E3/T3）
4×OC‑3 板卡 支持 SONET OC‑3，AU3/TU3 转换，把 SONET VC‑3 映射进 SDH VC‑4
4×140M / STM‑1 软件选择 140M 电口或者 STM‑1
4×STM‑1 电口、4×STM‑1 光电混合 短距 / 长距光模块可选
1×STM‑4 光口、4×STM‑1/4 SFP 光口 SFP 可热插拔
16×STM‑1 电接入板 配合 4×STM‑1/4 主板使用
STM‑16 光板（普通版 / Slim 精简版） SFP；彩色版本直连 WDM；Slim 版单槽位，密度更高
STM‑64 光板 S‑64.2B 短距，L‑64.2B 长距搭配光放大器；单机架最多 4 块 STM‑64
光接口支持：短距、长距、JE 超长途；机架内置光前置放大器 / 光功率放大器；STM‑1/STM‑16 支持单纤双向传输。
5. ISA 综合业务适配器子系统（数据业务核心）
ISA 板卡实现以太网、ATM、Packet‑Ring 分组环业务，把数据业务映射进 SDH 虚容器。
ISA 以太网板
ISA‑10/100Base‑T：11 个 10/100M 电口，接入模块扩展至 25 个；GFP 映射，支持虚级联 LCAS；带宽整形；10/100M 映射到 VC‑12 / VC‑3 / VC‑4。
ISA‑Gigabit Ethernet 千兆板：4 个 SFP 千兆口；最大背板带宽增强槽位 1.2G，普通槽位 622M；GFP、虚级联、LCAS。
ISA‑PREA 分组环边缘汇聚板：L2 能力，MPLS，汇聚多路以太网流，交换容量 1.6Gbps。
ISA‑ATM 板卡（3 种规格）
600M（单槽）、增强 600M（单槽）、1200M（双槽）；支持 PVC 硬、PNNI 信令软 PVC；CBR/VBR‑rt/nrt/UBR 流量；UPC/NPC 流量管制；EPD/TPD/SCD 拥塞丢弃；ATM OAM；增强版支持 IMA。
ISA ES 以太网交换机板（ES1 / ES4 / ES16）：二层交换，MPLS Martini，支持 UNI/NNI，QoS，CIR/PIR 业务 SLA；ES16 支持 MPLS 标签、DSCP 深度流分类。
ISA‑PR 分组环板卡：整机最多 2 块，交换容量 6.4Gbps；基于 Ethernet over MPLS；提供 E‑Line、E‑LAN 二层 VPN 业务；支持保证、受控、尽力而为三种 SLA 等级；全局拥塞控制。
6. 集成 CWDM 粗波分模块
STM‑16 彩色 SFP 光口，遵循 ITU‑T G.694.2 波长栅格（1470‑1610 nm），无需转发器直连 CWDM 合分波。
OADM 分插复用模块（1 通道 /2 通道）；8 通道 MUX/DEMUX 合分波。
Double multi‑rate 双速率转发单元：完成黑白光↔彩色 CWDM 波长转换，也可做光‑电‑光再生；支持 FE/GE/FC/FDDI/STM‑N 多种客户信号。
4xANY 板：把 4 路不同客户信号复用到一路 2.5G 服务器通道。

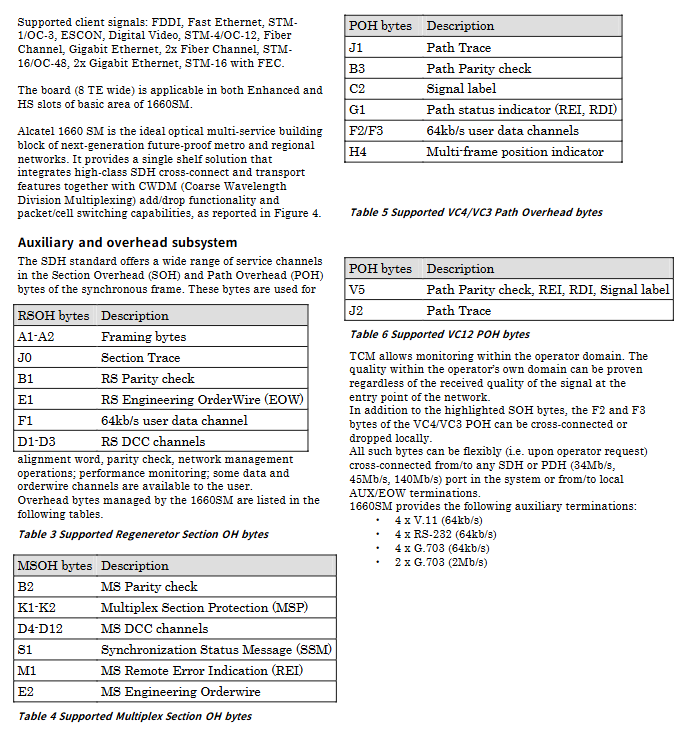

7. 辅助开销子系统
完整处理 RSOH 再生段、MSOH 复用段、VC‑4/VC‑3、VC‑12 全部开销字节（J0、B1、B2、K1/K2、DCC、EOW 工程勤务电话、J1、V5 等）。 对外辅助接口：4×V.11，4×RS‑232，4×G.703 64k，2×G.703 2M；支持 DTMF 音频 EOW 勤务电话。
8. 电源子系统
输入直流：‑48V ~‑60V；
分布式 DC‑DC，每块业务板自带 DC‑DC 变换；单块电源故障不导致整机失效，天然电源冗余。
9. 物理机架
19 英寸 ETSI 标准机架，尺寸：482 mm 宽 × 650 mm 高 ×250 mm 深。 机架分为上下两部分：
上部接入区（21 槽）：放各类接入子板、光放、CWDM 模块；
下部业务区（20 槽）：矩阵板、EC 控制器、主业务板卡。
合规与标准
遵循 ITU‑T G.707、G.783 等 SDH 全套标准；支持 GFP (G.7041)、虚级联、LCAS (G.7042)；ATM 标准；MPLS；ETSI 电磁兼容 EMC。
