ALCATEL-LUCENT 9500 分组微波传输平台
时间: 2026-08-26浏览次数：

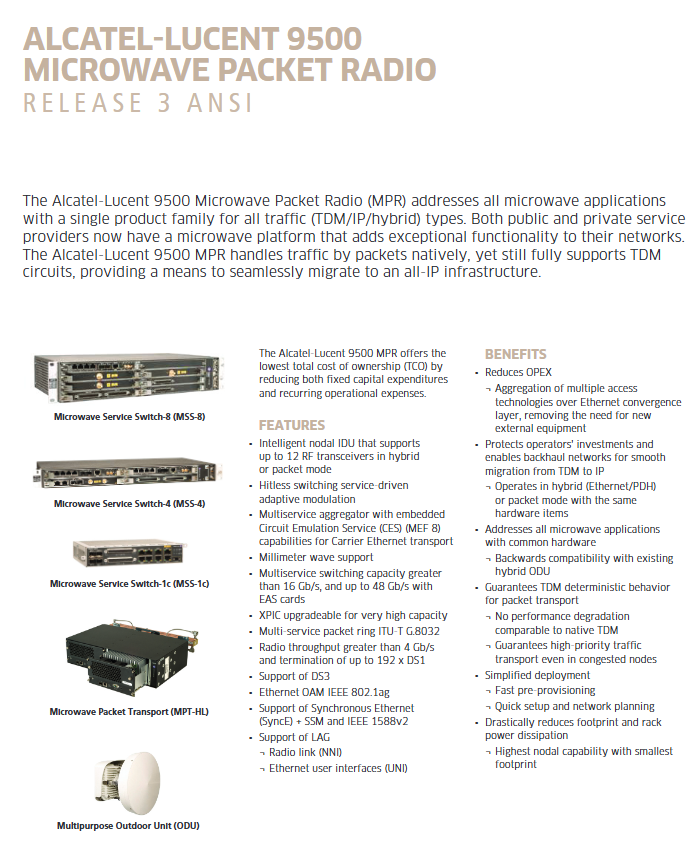

ALCATEL-LUCENT 9500 分组微波传输平台
ALCATEL-LUCENT 9500 分组微波传输平台
产品定位与应用场景
主要应用
移动运营商基站回传、骨干传输；
公共安全、工业专网陆地移动无线互联；
企业、ISP、运营商广域网 WAN 互联。
硬件配置形态
无线终端（标准微波点对点）
无线中继站
多方向微波节点
无射频的汇聚机架，只做业务汇聚
硬件组件清单
MSS 室内业务交换单元（IDU）
MSS‑8：2RU；MSS‑4：1RU；MSS‑1c：1RU，半宽机架；
整机满配重量＜6 kg，基础配置 2.5 kg；支持机架、桌面、壁挂三种安装；
MPT‑HL 室内微波单元：2.5RU 高度；重量 8.85 kg（1+0 配置）/12.7 kg（1+1、2+0 冗余）；
ODU 多用途室外射频单元：平均重量 5 kg；
整机可最多接入12 路射频收发机，支持混合模式 / 纯分组模式。
核心功能特性
业务能力
内置CES 电路仿真（MEF‑8 标准），实现 Carrier Ethernet 承载 TDM；支持 DS1、DS3 业务，最多终结 192 路 DS1；
业务交换容量：基础＞16 Gbps，加装 EAS 板卡最高可达48 Gbps；无线链路吞吐＞4 Gbps；
支持 XPIC 交叉极化干扰抵消，可升级实现超大容量；
支持 ITU‑T G.8032 多业务分组环保护；
支持无损伤切换自适应调制（Hitless switching service‑driven adaptive modulation）。
同步与时序
SyncE 同步以太网 + SSM；IEEE 1588v2 PTP 精确时间协议；
内置 Stratum‑3 等级时钟；支持 DS1、外部 2/5/10 MHz 参考时钟输入输出；支持 ACR、DCR 线路时钟恢复；混合模式、分组模式均可以提供同步。
以太网业务与 OAM
IEEE 802.1ag 以太网 OAM；
LAG 链路聚合：同时支持无线 NNI 接口、以太网 UNI 用户接口；
VLAN 标记 802.1p/Q、802.1ad；流量 QoS：基于二层 802.1p 标记、三层 DiffServ 差分服务标记。
冗余与可靠性
完整冗余架构，无单点故障，包含以太网交换矩阵冗余；
内置自检功能，提升性能与可靠性；
单分组交换矩阵实现节点微波配置。
管理系统
嵌入式 Web 网管实现网元监控；
SNMP 代理，支持 TCP/IP 路由；
兼容配套网管：5620 SAM、1340 INC、TSM8000；Windows 平台集成网管；PC 软件配置。
产品带来的收益（Benefits）
降低 OPEX 运营成本：多种接入技术在以太网汇聚层统一聚合，减少外部设备。
保护投资，平滑 TDM 向 IP 迁移：同一套硬件可以运行混合模式（以太网 + PDH）或者纯分组模式；兼容老款混合模式 ODU。
一套硬件覆盖全部微波应用场景。
分组网络下保障 TDM 确定性性能：和原生 TDM 性能相当；拥塞节点保障高优先级业务。
部署简化：支持预配置、快速开局、快速网络规划。
减小机房占用与机架功耗：小体积实现强大节点能力。
端到端业务感知管理，配合阿尔卡特‑朗讯网管套件。
接口、射频频段、电源、环境参数
用户接口（全部接口面板前维护）
DS1 接入板卡：每块 32×DS1；
DS3 接入板卡：每块 2×DS3；
控制交换模块：4×10/100/1000Base‑T，2 个 SFP；
8 口以太网板卡：4× 千兆电口、4×SFP、2×DS1‑SFP。
射频支持频段
ODU 室外单元：5.8G、6G 上下频段、7/8 GHz、11 GHz、15 GHz、18 GHz、23 GHz；

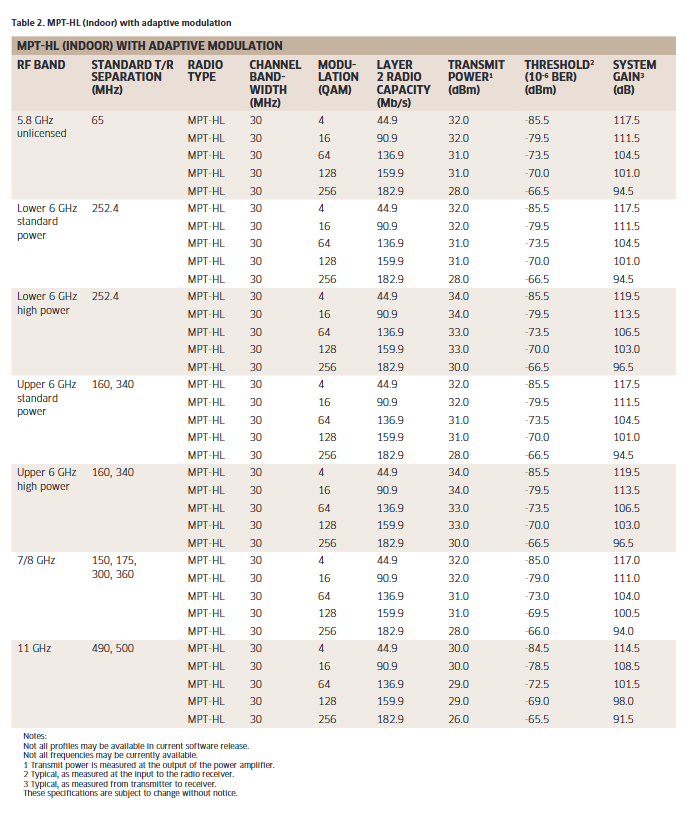

MPT‑HL 室内单元：5.8 GHz、6G 上下、7/8 GHz、10/11 GHz； 射频模块采用频率合成源。
供电
MSS 系列 IDU：标准‑48~‑60 VDC；可选‑24~‑60 VDC；可选 + 24 VDC；
MPT‑HL：±24 V ~ ±60 V DC。
温度环境
单元 工作温度范围
IDU 室内单元 ‑40℃ ~ +65℃
ODU 室外单元 ‑33℃ ~ +55℃
MPT‑HL 室内单元 ‑5℃ ~ +55℃
合规标准
EMC：EN55022 Class B、EN 301 489‑1/4；
安全：EN 60950‑1；生态 ECMA TR/70；
电信行业标准：NEBS Level3、Telcordia GR‑63、GR‑1089；
以太网全套 IEEE 标准、MEF‑9 / MEF‑14。
配套服务
网络设计与规划；
热线技术支持；加急返修、备件管理；
现场上门、紧急故障介入；
培训：阿尔卡特‑朗讯大学培训，客户现场培训；
质保期捆绑服务以及质保延期。
