Atlas Copco Power Focus 3000 控制器
时间: 2026-08-26浏览次数：
Atlas Copco Power Focus 3000 控制器
Atlas Copco Power Focus 3000 控制器
核心工艺强制要求（拧紧结果校验）
任何会影响拧紧工艺的事件发生后，必须校验拧紧扭矩结果。 触发校验场景：初次安装；零件 / 螺栓 / 工具 / 软件 / 配置 / 环境变更；电气连接改动；产线工艺、质量流程、操作人员更换等。 校验执行时机：初装、维护维修后必须执行；至少每班一次或者按企业合适频次执行；确认螺纹副接合条件没有发生改变。
安全信息
1. 通用安全规范
仅限室内工业环境使用，禁止爆炸性危险环境；仅可由具备资质人员执行安装与维修。
与焊接设备同时作业时，工件必须独立接地，避免焊接回流电流流经控制器接地电缆，接地线截面积至少等于焊机回流线缆。
作业区域保持整洁明亮；无关人员远离作业区域。
设备必须可靠接地，禁止拆除接地插脚、禁止使用转接插头；禁止设备淋雨进水。设备远离弧焊等电气噪声源，降低电磁干扰。
电源线禁止拖拽拉扯，破损线缆立即更换；电源线是主断开装置，开盖维修前必须拔掉电源线。
人身防护：作业保持专注；禁止宽松衣物、首饰，长发收拢；避免工具意外启动；保持稳定站姿。
加工工件务必使用夹具固定，禁止手持工件作业；设备故障必须修复后再使用。
2. GFI 接地故障保护器重点
严禁使用带隔离变压器的隔离电源给控制器供电，会导致 GFI 接地故障保护器失效。
控制器背板带有 GFI 测试按键，每月必须按测试按钮做一次保护功能测试；保护器跳闸断电，必须先排查故障根源，才可以恢复生产。
3. 合规认证
CE 欧盟符合性：满足 EMC 电磁兼容、低压指令；符合 EN 系列协调标准。
RoHS（2011/65/EU）有害物质限制；WEEE（2012/19/EU）电子废弃物指令，产品带有打叉垃圾桶标识，报废零部件不可作为生活垃圾，交由客户服务中心回收。
美加认证：FCC（无线 UWB 模块仅限室内使用，禁止户外）、加拿大 ICES‑003。
系统硬件组成
完整拧紧系统四部分：
Power Focus 控制器本体，2 种硬件版本：
Compact 版本：12 kg，精简面板；
Graph 版本：16 kg，带完整显示屏操作面板； 二者差异主要是人机界面、外形尺寸。
RBU 快速备份单元：决定功能等级（Bronze 青铜 / Silver 银 / Gold 金 / X / DS）。
工具线缆，多种长度型号可选。
Tensor S/ST/SL 系列电动拧紧工具，多种扭矩规格。
安装步骤
使用4 颗 M6 螺钉固定控制器；壁挂需要配套膨胀套件；钢板安装，钢板厚度≥2 mm。
打开控制器锁扣，缓慢翻开控制器壳体，避免磕碰受伤。
依次连接工具线缆、电源线缆、RBU 模块。
闭合锁紧控制器外壳。
接入交流市电（115/230 V），上电。
背板接口包含：数字输入、继电器、RS232 串口、I/O 总线、远程启动、以太网、现场总线选件、打印机接口、工具输出口、保险、接地端子。
操作‑Pset 拧紧参数自动学习 Autoset
Compact 机型操作
按下 AUTOSET，屏幕显示 ASEt/Ft；
+/- 按键设置目标终扭矩；
ENTER 激活自动学习，Autoset 指示灯点亮；
连续执行5‑8 次拧紧，指示灯熄灭，完成自学习，设备投入量产。

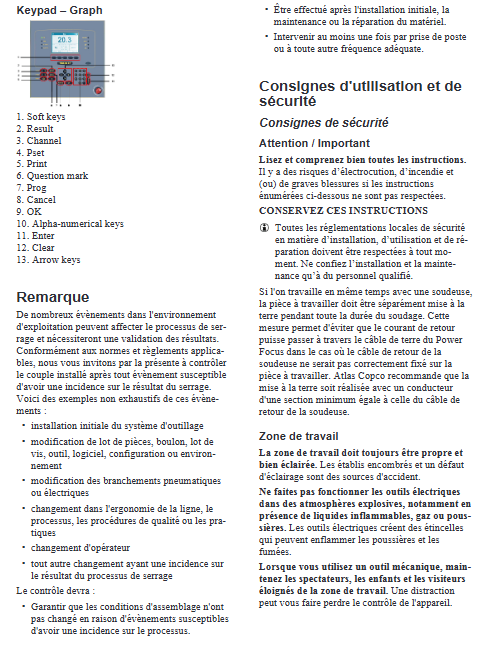

Graph 机型操作
PROG 按键 → 选择 Pset → Quick Prog 快速编程；
数字按键输入目标扭矩；
ENTER 开启 Autoset，右下角指示灯亮起；
完成 5‑8 次拧紧，指示灯熄灭；
按 RESULT 查看结果，系统就绪。
ESD 静电防护
控制器、拧紧工具内部元器件对静电放电高度敏感。 维修、拆装作业，必须使用防静电工位：防静电地垫 + 防静电手腕带，文档附带标准工位示意图；不在防静电环境作业，会引发设备不明故障。

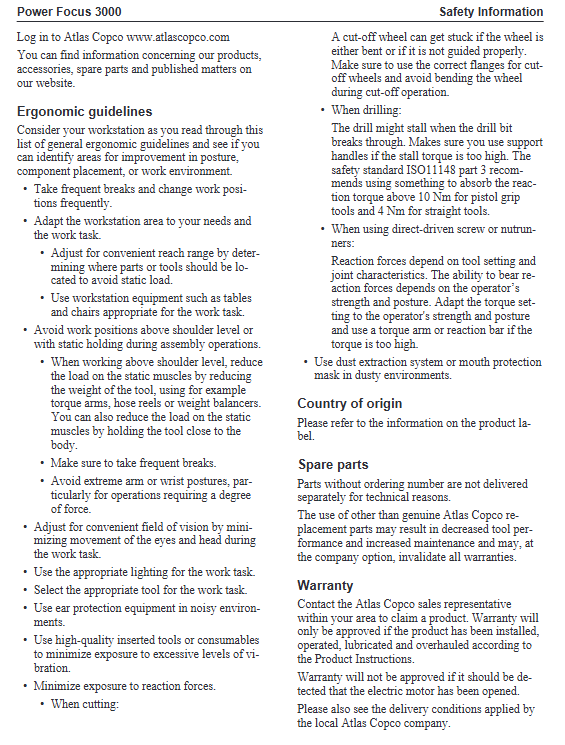

人机工程作业指导
用于降低操作人员劳损风险：
经常休息，变换工位姿态；工位适配作业内容；工具、物料摆放至舒适伸手范围。
尽量避免肩膀高度以上作业；高处作业使用扭矩臂、平衡器，工具贴近身体，降低肌肉静态负荷。
避免手腕手臂极端受力姿态；保证充足照明。
噪音环境佩戴听力防护；使用高品质套筒降低振动。
反应扭矩防护标准 ISO11148‑03：手枪式工具＞10 Nm、直柄工具＞4 Nm，必须配置扭矩臂 / 反力杆吸收反作用力。
粉尘工况配置除尘设备或防护口罩。
技术参数
项目 参数
供电 单相 AC 90‑120 V / 180‑240 V，50‑60 Hz；自动识别输入电压
环境条件 室内使用；最高海拔 2000 m；最高环境温度 40 ℃；湿度：≤31℃最大 80% RH，40℃时线性降到 50% RH；过电压类别 II，污染等级 2
功耗 待机统一 20 W；S4/S7/ST3‑6/SL 工具空载 150 W；S9/ST8‑10 空载 200 W
推荐保险 S4/S7 等：110V‑15A，230V‑10A；S9 系列：110V‑20A，230V‑16A
供电布线 棕 / 黑‑火线；蓝‑零线；黄绿‑保护接地
供电负载 单机手动启停，同一回路最多可接3 台控制器；多轴同步工况，每台控制器需要独立供电回路。
维护、备件与质保
维修只能由经过培训合格人员完成，只能使用阿特拉斯科普柯原厂备件。无订货号、维修套件内部零件不单独对外销售；使用非原厂件，厂家有权作废全部质保。
质保生效条件：设备严格遵照手册完成安装、操作、润滑、大修；如果检测到电机被私自拆解，直接丧失全部质保。
ServAid 工具软件（网页 / 光盘）：可查阅安全文档、拆装爆炸视图、备件订货，支持新旧产品检索，多语言。
设备标识符号
CE：符合欧盟机械指令；
三角感叹号：操作务必小心；
打叉垃圾桶：WEEE 电子废弃物需专门回收；
阅读手册图标：开机使用前必须阅读产品说明书。
报废回收
设备到达寿命后，拆解零部件，按照当地法规分类回收；电池交由国家指定电池回收机构处理。
