ADLINK PCI/MPC/PXI-8164 三合一运动控制卡
时间: 2026-07-15浏览次数：
ADLINK PCI/MPC/PXI-8164 三合一运动控制卡
ADLINK PCI/MPC/PXI-8164 三合一运动控制卡
一、产品总览与三款型号核心区分
1. 统一通用核心性能（三款完全一致）
1.4 轴独立运动通道，最大脉冲输出 6.55MHz，支持 OUT/DIR、CW/CCW、AB 相三种脉冲输出模式
2. 速度曲线：梯形、纯 S 曲线双模式，减震降噪、减小机械冲击
3. 插补能力：任意 2 轴圆弧、2~4 轴直线连续插补，支持轮廓连续加工无停顿
4. 硬件功能：实时在线改速 / 改位置、13 种原点回零逻辑、硬件背隙补偿、振动抑制、软件正负限位
5. 编码器：每轴 28 位双向计数器，支持 1/2/4 倍频 A/B/Z 相反馈
6. 高速硬件：2 路位置比较 CMP 输出（视觉拍照触发）、2 路位置锁存 LTC 输入（定位捕获），内置 4K FIFO 缓存
7. 隔离：全部现场 IO 2500Vrms 光电隔离，工业抗干扰
8. 同步：多卡菊花链全局同步启停；丰富硬件中断源（限位、告警、回零、比较触发等）
9. 手轮 MPG 输入，外接手持单元手动点位控制
10. 软件配套：Windows 可视化调试工具 Motion Creator、DOS/Windows/Linux C/C++/VB 开发库
2. 三款型号总线与硬件差异
| 型号 | 总线规格 | 结构尺寸 | 专属 IO 特色 | 系统最大卡数 |
| PCI-8164 | 标准 32 位 PCI 插卡 | 半长 PCI | 6 路通用 TTL 输出、独立 STA/STP 同步端子、外置 24V 供电接口 | 12 张（48 轴） |
| MPC-8164 | PC104 堆叠总线 | PC104 小板 | 8DI+8 路隔离通用 DIO，拨码设置基地址 / IRQ | 4 张（16 轴） |
| PXI-8164 | PXI Rev2.0 3U 欧卡 | 3U PXI 模块化 | PXI 专用触发总线、4 路隔离 DIO、卡号拨码 0~11 | 12 张（48 轴） |
3. 适用场景
- PCI-8164：标准工控台式机、立式控制柜
- MPC-8164：嵌入式 PC104 单板机、紧凑型嵌入式设备
- PXI-8164：PXI 测试测量机箱、多卡高精度同步测试平台
二、硬件规格电气参数
1.时钟：19.66MHz 内部基准晶振
2. 脉冲频率档位：0.1PPS ~ 6.55MHz 三级倍率可调
3. 计数器范围：±134,217,728（28 位）
4. 供电：主机槽位 + 5V（最大 900mA）；外部 24V 隔离供电（最大 500mA），板载 DC-DC 输出 5V 外设电源
5. 环境：工作 0~50℃，存储 - 20~80℃，湿度 5%~85% 无凝露
6. 输出驱动：脉冲差分（默认）/ 开集跳线切换，开集灌电流≤20mA
7. 伺服 IO 驱动：SVON、ERC 输出耐压 35V/50mA；ALM/INP/RDY 输入适配 5V 开集伺服信号
三、整机硬件布局、连接器与跳线拨码
1. PCI-8164 板载接口
- CN1：外部 24V 电源端子
- CN2：100pin SCSI 主信号口（4 轴全部脉冲、编码器、限位、伺服 IO、CMP/LTC）
- CN3：4 轴手轮 PA/PB 脉冲输入
- CN4：多卡同步 STA/STP 启停端子
- CN5：6 路通用 TTL 数字输出
- J1~J8：每轴脉冲差分 / 开集跳线
- S1：限位开关常开 / 常闭逻辑拨码
2. MPC-8164 板载接口
- CN2：100pin 主运动信号 SCSI 口
- CN3：8 隔离 DI+8 隔离 DO 通用端子
- SW1：I/O 基地址 DIP 拨码
- JP1：IRQ 中断选择跳线

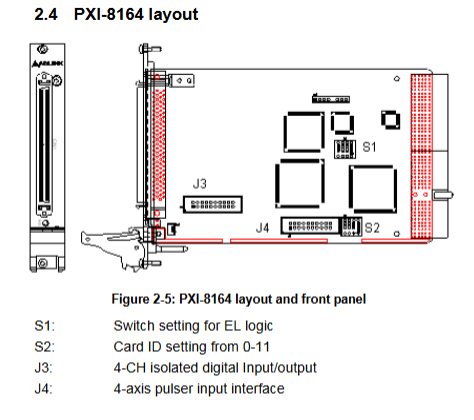

3. PXI-8164 板载接口
- CN2：100pin 主运动 SCSI 口
- J3：4 通道隔离 DI/DO
- J4：4 轴手轮脉冲输入
- S1：限位逻辑开关；S2：0~11 卡号拨码
- 前置 PXI 触发总线、热插拔状态 LED
4. 通用 CN2 主 100pin 端子信号分组（全系列共用）
每轴独立全套信号，4 轴统一排布：
1. 脉冲输出：OUT±、DIR±（差分脉冲）
2. 编码器反馈：EA+/EB+/EZ+（A/B/Z 差分相）
3. 机械开关：PEL 正向硬限位、MEL 负向硬限位、ORG 原点、SD 减速 PCS 信号
4. 伺服专用 IO：SV 伺服使能输出、ALM 故障输入、INP 到位输入、ERC 偏差清零输出
5. 高速触发：CMP 位置比较输出（轴 1/2）、LTC 位置锁存输入（轴 3/4）
6. 板载隔离 5V、外部 24V 地 EGND
四、硬件安装与驱动安装流程
1. 安装前置规范
1. 防静电操作，握持板卡边缘，禁止触碰芯片
2. PCI/PXI 即插即用，BIOS 自动分配 I/O、IRQ；MPC-8164 需手动拨码基地址与中断
3 脉冲输出跳线预先配置差分 / 开集，限位拨码匹配现场开关类型
2. 三类板卡安装步骤
1.PCI-8164：关机断电，插入 32 位 PCI 槽固定，依次接 24V 电源→CN2 伺服线缆→手轮 / 同步端子
2.MPC-8164：PC104 堆叠安装，通过 SW1/JP1 设置不冲突地址与中断，再接外部 IO
3.PXI-8164：推入 PXI 机箱插槽，锁紧扣具，利用机箱背板统一同步时钟
3. 驱动安装
1. Windows：插入配套 All-in-One 光盘，选择运动控制驱动安装，重启生效
2. DOS：光盘 DOS 目录加载底层库
3. Linux：配套内核驱动与编译示例
4. MPC 额外工具：添加注册程序匹配拨码地址
五、全部 IO 信号电气接线规范
手册完整给出每路信号原理图、外接电阻选型、线缆匹配方案：
1.脉冲输出：差分长线抗干扰优先；短距离开集需串 470Ω 限流电阻，电流不超 20mA
2.编码器接线：差分编码器直连；开集编码器 5V 无电阻、12V 串 1.8k、24V 串 4.3k 电阻
3. 限位 / 原点 SD 开关：24V 触点输入，板载光电隔离，支持常开 / 常闭软件 / 拨码切换
4. 伺服 INP/ALM 输入：适配驱动器开集输出，板载 470Ω 上拉电路
5. ERC/SVON 输出：最大 35V 50mA，用于清除伺服位置偏差、伺服上电使能
6. CMP 触发输出：到达设定脉冲自动输出 TTL 脉冲，对接相机、激光
7. LTC 锁存：外部传感器触发瞬间捕获编码器精准坐标
8. 多卡同步 CN4 菊花链并联，所有卡同步启动 / 停止运动
六、运动控制核心工作原理
1. 脉冲输出三种模式
1. OUT/DIR 单脉冲（行业主流）：脉冲发距离，电平控制方向
2. CW/CCW 双脉冲：两路脉冲分别正负运动
3. AB 正交相位脉冲：模拟编码器输出，适配特殊驱动器
2. 两大类速度曲线
1.梯形曲线：恒定加减速，简单点位场景
2. S 曲线：加减速首尾平滑过渡，分线性段 + S 缓冲段，可关闭线性纯 S 模式，降低机械抖动
3. 全部运动模式
1.恒速运动：tv\_move 梯形、sv\_move S 曲线，支持运行中 v\_change 动态变速
2.单轴点位：绝对 ta\_move、相对 tr\_move；S 曲线 sa\_move/sr\_move
3.多轴插补
- 2 轴直线、2 轴圆弧（XY/ZU 两组独立插补）
- 3/4 轴空间直线插补
- 连续轮廓插补，多级 FIFO 缓存，多段轨迹无缝衔接
4.原点回零：13 种搜索逻辑（限位反向寻零、ORG+Z 相双定位、多级减速等）
5.手轮跟随：外部 PA/PB 脉冲实时映射电机运动，倍率软件可调
6.同步运动：多卡硬件同步触发，同时启停所有轴
4. 特色硬件功能
1.在线修改位置 / 速度：运动中实时更新目标坐标、最大速度，无需停机
2.硬件背隙补偿：反向运动自动叠加补偿脉冲，消除丝杆间隙
3.硬件位置比较 / 锁存：无需 CPU 轮询，ASIC 硬件捕获坐标、输出触发

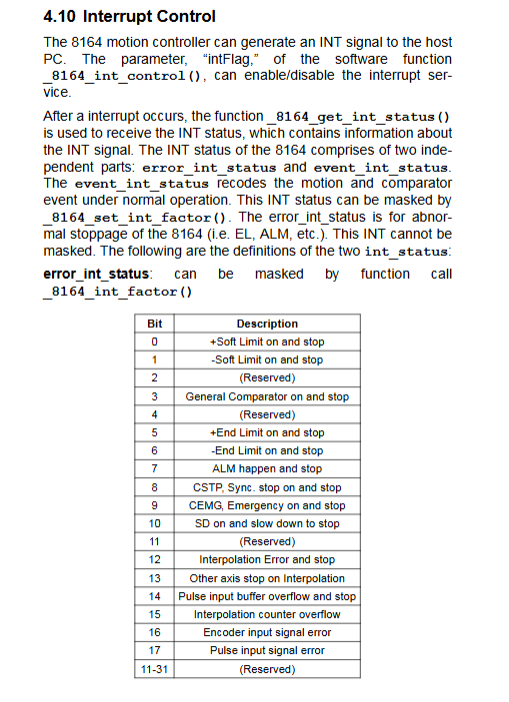

4. 丰富中断系统：限位、告警、回零完成、比较触发、编码器异常均可注册中断
七、Motion Creator 可视化调试软件
Windows 免编程调试工具，用于装机校验、参数预调、故障排查：
1. 自动扫描整机所有 8164 卡，显示卡号、硬件地址
2. 轴参数配置：脉冲模式、编码器倍频、限位逻辑、回零参数、速度曲线
3. 单轴调试面板：实时显示指令位置、编码器实际位置、偏差、IO 指示灯
4. 插补模拟界面：2D 绘制直线 / 圆弧轨迹，预览加工路径
5. 参数配置文件导入导出，可直接在用户程序加载
6. IO 监控、中断模拟、手轮仿真功能
八、C/C++/VB 全套开发函数库
按功能分类完整 API，附带错误码、参数说明、示例代码：
1.初始化类：卡扫描、硬件复位、加载配置
2. 脉冲编码器配置：输出模式、AB 倍频、运动比例（齿轮补偿）
3. 单轴运动：恒速、梯形 / S 曲线点位、动态变速、急停 / 缓停
4. 多轴插补：直线、圆弧、连续轮廓全套函数
5. 回零、手轮控制函数
6. 伺服 IO 读写：SVON 输出、读取 ALM/INP/RDY 状态
7. 位置比较 C、位置锁存 LTC 参数设置
8. 中断注册、等待中断、中断状态读取
9. 背隙补偿、软件限位、多卡同步控制
10. MPC/PXI 专属通用 DIO 读写函数
九、伺服驱动器标准接线案例
配套 DIN 端子板选型（DIN-814M 三菱、DIN-814P 松下、DIN-814Y 安川等），提供完整一对一引脚对照表：
1. 脉冲、编码器完整配线图
2. 限位、原点、伺服告警 / 到位标准接线
3. ERC 偏差清零电路匹配方案
4. 24V 外部电源接线规范
