ADLINK PCI-8154 四轴脉冲运动控制卡
时间: 2026-07-15浏览次数：
ADLINK PCI-8154 四轴脉冲运动控制卡
ADLINK PCI-8154 四轴脉冲运动控制卡
一、产品基础定位与核心亮点
1. 产品定位
32 位通用即插即用 PCI 总线 4 轴运动控制卡，纯 ASIC 硬件完成轨迹运算，不占用主机 CPU；输出高频脉冲驱动脉冲型伺服 / 步进驱动器，支持直线、圆弧、螺旋插补、连续轮廓运动，支持多卡级联同步，适合高精度多轴自动化设备。
2. 核心升级特性（对比老款 PCI-8134）
1. 最大脉冲输出 6.55MHz（8134 仅 2.4MHz），编码器输入最高 6.5MHz；
2. 新增**三轴螺旋插补**、硬件位置比较触发输出（高速取像 / 打标）；
3. 13 种原点回零模式、硬件间隙补偿、抑振算法；
4. EEPROM 软件加密防程序复制、独立硬件急停输入；
5. 支持子卡扩展分布式 IO、高速触发模块 DB-8150；
6. 多卡同步菊花链级联，单系统最多 12 张卡（48 轴）；
7. 全部数字 IO 2500Vrms 光电隔离，工业抗干扰更强。
3. 核心功能清单
- 脉冲输出：OUT/DIR 单脉冲、CW/CCW 双脉冲、AB 相位三种模式；
- 速度曲线：梯形、纯 S 型、Bell 混合 S 曲线（减震降噪）；
- 插补：2 轴直线 / 圆弧、4 轴直线、3 轴螺旋连续插补；
- 硬件功能：28 位编码器计数器、硬件位置比较、外部手轮 MPG、多卡同步启停；
- 保护：正负硬限位、原点开关、伺服告警停机、独立急停输入；
- 辅助：间隙补偿、速度动态覆盖、位置实时改写、13 组回零逻辑。
二、完整硬件电气规格
1. 运算与总线
- 总线：32 位 PCI PnP，PLX9052 桥接芯片，ASIC 专用运动内核；
- 计数器：每轴独立 28 位双向编码器计数，范围 ±134,217,728 脉冲；
- 时钟基准：19.66MHz 内部晶振。
2. 脉冲性能
- 脉冲输出：0.1~6,553,500 PPS，差分 / 开集硬件跳线切换；
- 编码器输入：AB 相 1/2/4 倍频，CW/CCW 单脉冲输入；
- 手轮输入：最高 3.2MHz，适配手持单元手动点动。
3. I/O 隔离与供电
- 全部外部信号 2500V 光电隔离，杜绝工业地环路干扰；
- 主机 PCI +5V 最大 900mA，外部隔离 24V 输入最大 500mA；
- 板载隔离 5V 输出 300mA，供给限位、编码器传感器。
4. 物理尺寸与环境
- PCB 尺寸：185mm (L) × 100mm (W)，标准半长 PCI；
- 工作温度：0~50℃，存储 - 20~80℃；
- 湿度 5%~85% 无凝露，无风扇工控机箱适配。
5. 配套端子板（可选）
DIN-100S（步进通用）、DIN-814M（三菱 J2 伺服）、DIN-814M-J3A（三菱 J3）、DIN-814Y（安川 ΣII）、DIN-814P-A4（松下 A4），100pin 一一对应简化接线。
三、板载连接器、跳线与拨码定义
1. 四大连接器

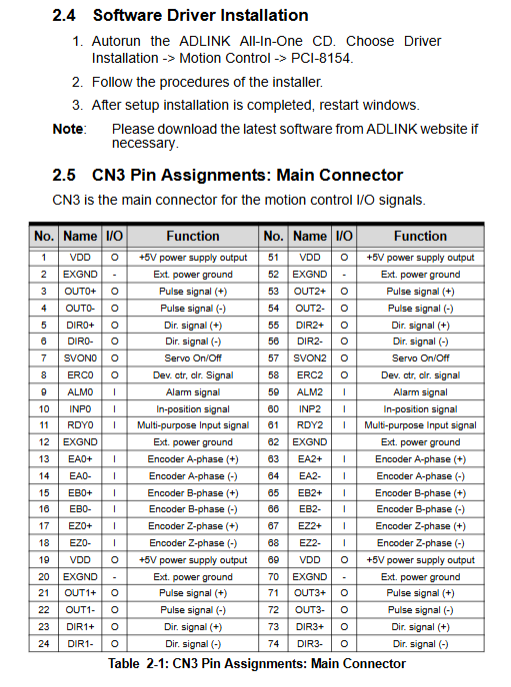

1.CN3（100pin SCSI 主接口）：4 轴全部脉冲输出、编码器反馈、限位、原点、伺服 IO、多功能 DI/DO，整机信号核心；
2.K1/K2 同步端子：多卡级联 STA 同步启动、ST 同步停止信号，菊花链互联；
3.CN4 手轮接口：外接 MPG 手持脉冲发生器，PA/PB 差分输入；
4.SW1 4 位 DIP 拨码：设置卡号 0~15，多卡系统区分设备 ID。
2. JP2~JP9 脉冲输出跳线
每轴独立跳线，短接 1-2 = 差分驱动（默认，长线抗干扰）；短接 2-3 = 开集输出（短距离低压驱动器），开集灌电流上限 20mA。
3. CN3 核心信号分组（4 轴通用）
（1）脉冲输出 OUT± / DIR±
差分成对输出，支持两种脉冲逻辑，硬件跳线切换电气模式。
（2）编码器 EA+/EB+/EZ+
A/B 正交计数、Z 索引零位，兼容差分编码器与开集编码器（外接限流电阻）。
（3）机械开关输入

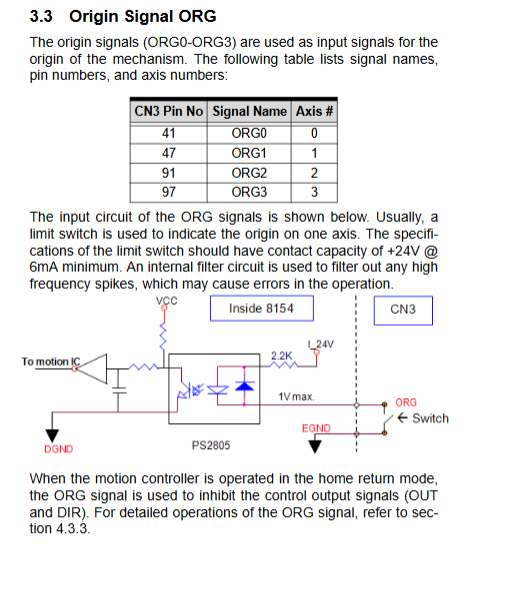

PEL 正向硬限位、MEL 负向硬限位、ORG 原点开关，软件可切换常开 / 常闭逻辑。
（4）伺服专用 IO
- SVON：伺服使能输出；
- ALM：伺服故障告警输入（触发立即停脉冲）；
- INP：伺服到位完成信号；
- ERC：偏差计数器清零输出（回零 / 告警 / 限位自动触发）。
（5）多功能复用 DI/DO
- GDI：单通道复用急停 EMG、减速 SD、位置锁存 LTC、计数器清零 CLR、位置触发 PCS；
- DO/CMP：通用数字输出 / 硬件位置比较触发输出（到达设定脉冲自动输出脉冲，用于视觉拍照、激光打标）。
四、硬件安装流程
1.跳线预配置：根据伺服类型设置 JP2~JP9 差分 / 开集模式；多卡设置 SW1 卡号；
2.防静电操作：触摸机箱释放静电，仅握持板卡边缘；
3.PCI 插槽安装：插入 32 位 PCI 槽，螺丝固定；
4.外部接线顺序：先接 24V 隔离电源 → 100pin SCSI 线缆接端子板 → 伺服 / 限位 / 手轮外设；
5.故障排查：BIOS 识别不到卡更换 PCI 槽，中断冲突在 BIOS 关闭多余 ISA 设备。
五、全运动控制模式（ASIC 硬件执行，零 CPU 占用）
1. 速度曲线类型
1.梯形曲线：恒定加减速，通用点位场景；
2.纯 S 曲线：加减速段二阶平滑，大幅降低机械冲击；
3.Bell 钟型曲线：S 曲线 + 线性加速段，兼顾速度与减震。
2. 基础运动模式
1.单轴点位（绝对 / 相对）：设定目标脉冲自动加减速停止；
2.连续恒速模式：持续输出脉冲，支持运行中动态修改速度（速度覆盖）；
3.13 种原点回零 Home：支持仅 ORG、ORG+Z 相、限位反向寻零、多级减速寻零等，自动清除伺服偏差；
4.手轮跟随模式：外部 MPG 脉冲实时同步电机运动，倍率软件可调。
3. 多轴插补（笛卡尔直角坐标系）
1.两轴直线插补：X/Y 同步启停，终点同步到达，轨迹线性，误差 ±0.5 脉冲；
2.两轴圆弧插补：给定圆心、起点、终点，圆弧切线速度恒定；
3.四轴直线插补：任意 4 轴同步直线运动；
4.三轴螺旋插补：XY 圆弧 + Z 轴向进给，用于铣削、螺纹加工；
5.连续轮廓运动：硬件三级运动缓冲区，多段轨迹无缝衔接无停顿，支持连续切割路径。
4. 特色硬件运动功能
1.硬件位置比较 CMP：预设目标脉冲，到达自动输出触发脉冲，无需软件轮询；
2.间隙补偿：反向运动自动补偿丝杆背隙；
3.振动抑制：S 曲线算法降低启停冲击；
4.多卡同步启停：K1/K2 端子菊花链，所有卡同时启动 / 停止运动。
六、中断系统
丰富硬件中断源，Windows 通过事件、DOS 通过 ISR 处理：
- 运动完成、限位触发、伺服告警、原点到位、位置比较触发、编码器断线、急停输入；
- 支持单独开启 / 关闭任意中断，配套等待中断 API 函数。
七、MotionCreatorPro 调试软件（配套 Windows 工具）
可视化免编程调试工具，开发流程核心环节：
1.硬件识别：自动扫描所有 PCI-8154，读取 SW1 卡号；
2.参数配置：脉冲模式、编码器倍频、限位逻辑、回零模式、速度曲线参数；
3.单轴调试面板：手动点动、绝对 / 相对运动、实时显示指令 / 反馈位置、IO 状态指示灯；
4.2D 插补模拟：直线 / 圆弧轨迹图形预览，验证加工路径；
5.参数保存：配置文件导出，直接加载到用户程序；
6.故障诊断：实时监控告警、限位、急停信号，快速排查接线错误。
八、Windows 开发函数库（C/C++/VB）
1.系统初始化：卡扫描、硬件复位、加载配置；
2.脉冲与编码器配置：脉冲模式、AB 倍频、计数清零；
3.单轴运动：点位、恒速、动态变速、回零；
4.多轴插补：直线、圆弧、螺旋、连续轮廓；
5.手轮控制：手轮倍率、使能开关；
6.IO 与伺服控制：SVON 输出、ALM/INP 读取、ERC 清零；
7.位置比较与锁存：硬件触发参数设置；
8.中断管理：中断使能、等待中断、中断状态读取；
9.间隙补偿、软限位、速度曲线设置；
10.错误码定义：硬件故障、参数非法、运动冲突返回值。
九、信号接线规范
1. 差分伺服驱动器完整配线；
2. 开集编码器外接限流电阻选型（5V/12V/24V 编码器对应阻值）；
3. 限位 / 原点开关电路（24V 触点输入）；
4. 多卡同步菊花链接线方案；
5. 外部急停按钮接线；
6. 手轮 MPG 差分输入电路。
