BECKHOFF CX2100-0014 嵌入式电源单元使用手册
倍福 CX2100-0014 嵌入式电源单元使用手册,面向自动化专业技术人员,全面介绍该款适配 CX2000 系列嵌入式 PC 的导轨式电源,涵盖安全规范、产品参数、安装接线、配置调试、故障诊断、拆机报废、认证与售后等全部内容。
运输与存储
运输:设备抗振但不耐强冲击,建议使用原包装;温差大易产生凝露,出现凝露需静置12 小时以上再上电。
存储:存放环境干燥,温度范围 -40℃ ~ +85℃,优先保留原厂包装。
物理规格:尺寸 60×100×91 mm,重量 550 g。
产品概述
4.1 产品定位与同系列型号
CX2100-0014 是 CX2000 系列嵌入式 PC 专用电源,自带被动散热,可自动识别 K-bus/E-bus 两种总线。同系列共 4 款电源,功能区分如下:
CX2100-0004:支持 K/E 总线自动切换,无散热、无 UPS;
CX2100-0014:支持 K/E 总线自动切换 + 被动散热(本文档产品);
CX2100-0904:支持 K/E 总线自动切换 + 集成电容式 UPS;
CX2100-0914:支持 K/E 总线自动切换 + 外置电池充电 UPS。
同时文档明确了该电源与 CX2020/CX2030/CX2040/CX2042 等全系列嵌入式 PC 的兼容清单,部分机型仅在负载≤45W 时可搭配使用。
4.2 硬件结构与铭牌
整机部件:多针互联接口、被动散热孔、2 行 16 字符背光 FSTN 液晶显示屏、导航按键(上下左右 + 确认)、电源端子、总线接口、诊断 LED、接地端子、导轨解锁卡扣等。
铭牌信息:标注 UL 认证、CE 认证、型号、序列号、硬件版本、生产日期、厂商信息等,是维保与合规依据。
4.3 核心电气参数
输入电压:24 V DC(允许波动 -15% ~ +20%);
最大输出功率:130 W,自身功耗≤3.5 W;
总线供电:E/K 总线最大 10 W(5 V/2 A);
端子触点最大电流:10 A;
绝缘强度:500 V;
工作温度:-25℃ ~ +60℃,湿度≤95%(无凝露);
合规标准:振动、冲击、EMC 均符合对应 EN 标准;
总线容量:K-bus 最多 64 个端子(扩展后 255 个),E-bus 最多 65534 个端子。

安装与调试(上电投用)
5.1 机械安装

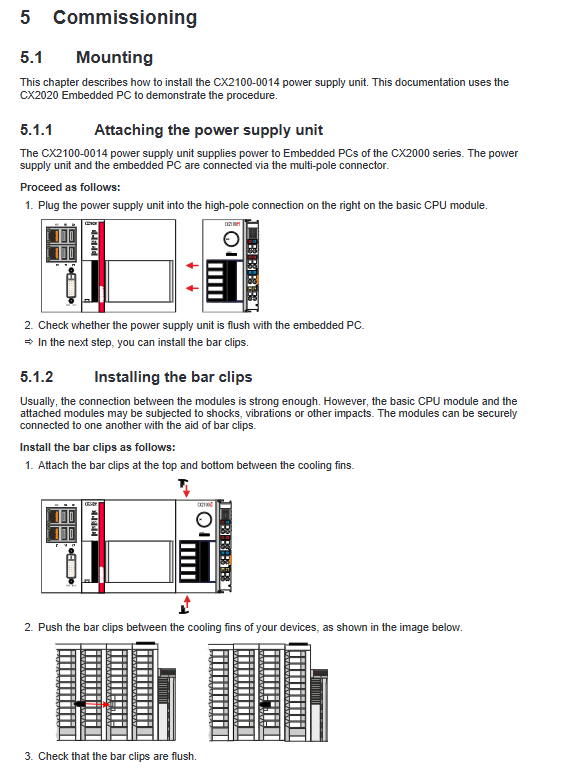

模块拼接:将电源多针接口对准 CX2000 嵌入式 PC 尾部接口插入,安装卡扣条加固,抵御振动与冲击。
安装姿态与通风
支持水平、垂直两种导轨安装;带风扇机型安装限制更少;
设备上下必须预留30mm通风间隙,禁止遮挡散热孔;
控制柜需控温、散热,避免柜内积热。

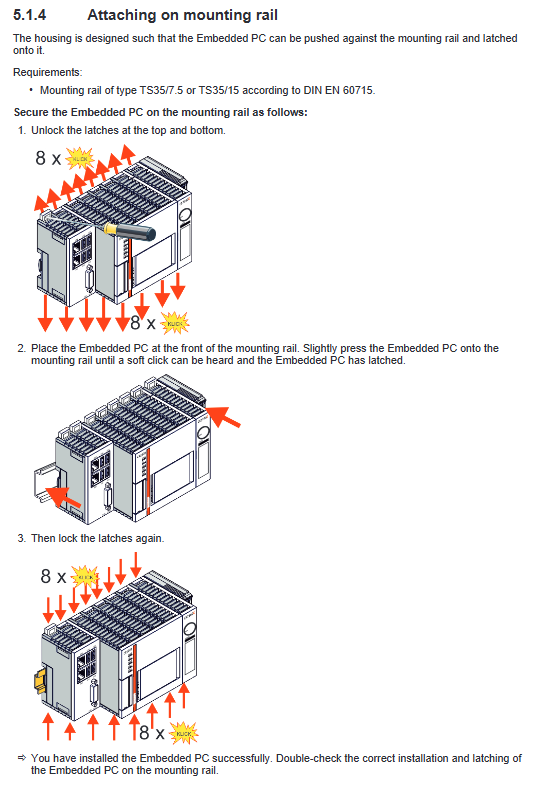

导轨规格:适配 TS35/7.5、TS35/15 标准 DIN 导轨,安装时解锁卡扣、卡入导轨后重新锁止。
端子安装禁忌:无源 EtherCAT 端子(如 EL9195)禁止直接紧贴电源安装,会干扰 E-bus 信号,可在 TwinCAT 中识别无源端子。
5.2 接线规范
接线前提:全程断电操作,遵循 EN 60204-1 PELV 标准,电源 0V 与保护地等电位。
线缆要求:线径 0.5~2.5 mm²(AWG20~14),剥线长度 8~9 mm;采用弹簧式端子,借助工具按压插孔即可插线。
两路供电区分
Us 24V:为嵌入式 PC、总线系统供电;
Up 24V:为总线端子、外接传感器 / 执行器供电。
操作禁忌:断电时只断开 24V 正极,严禁断开地线,避免设备因杂流损坏。
UL 合规要求:外接 24V 电源必须配备最大 4A 熔断器,或使用 NEC Class 2 隔离电源,不可串 / 并联多台 Class 2 电源。
5.3 显示屏与按键配置
液晶显示屏:2 行 ×16 字符,支持 ASCII/ISO 8859-1 字符,背光可开关、闪烁提醒,可通过软件控制光标、清屏、文本显示。
按键定义:上 (4)、下 (8)、左 (16)、右 (32)、确认 (64),支持单键 / 组合键,按键状态可在 PLC 中读取判断。
软件控制方式
工具:TwinCAT System Manager、PLC 功能块;
专用功能块:FB_CXSetTextDisplayUSB(写文本)、FB_CXGetTextDisplayUSB(读状态),适配 TC2.11 R3、TC3.1 及以上版本;
通信:基于 ADS、CoE 协议,可配置显示内容、背光、光标、启停菜单等。
EtherCAT CoE 协议:介绍对象字典、PDO、SDO、启动列表等功能,支持在线 / 离线参数配置,参数修改可断电保存。
EtherCAT 状态机:支持 Init、Pre-Op、Safe-Op、Op、Boot 五大工作状态,不同状态对应不同通信权限。
示例程序:提供完整 PLC 代码,演示按键读取、显示屏读写、光标 / 背光控制等实操逻辑。
故障诊断与排查
6.1 指示灯说明
通用 LED
Us 24V/Up 24V:绿灯常亮表示对应供电正常;
K-bus 模式指示灯
K-BUS RUN(绿):常亮 = 总线通讯正常;
K-BUS ERR(红):闪烁 = 总线故障;
E-bus 模式指示灯
L/A 灯:熄灭 = 总线未连接;常亮 = 已连接无数据;闪烁 = 正常数据传输。
6.2 K-bus 故障诊断
故障编码规则:红灯快闪为起始,第一段慢闪 = 故障码,第二段慢闪 = 故障位置。
常见故障及解决方案:EMC 干扰、总线命令错误、数据线断路、寄存器通讯异常、初始化失败等,文档逐一对应故障现象、原因与处理办法。
PLC 诊断:可读取 K-bus 状态寄存器,通过位判断故障类型(总线报错、进程数据异常、看门狗故障等),支持软件复位总线。
6.3 E-bus 故障
依靠 L/A 指示灯状态结合 TwinCAT 设备列表、端子电流消耗值判断链路与设备状态。
停机、拆卸与报废
停机流程:先关停嵌入式 PC → 切断 24V 电源 → 依次拆除数据线、电源线、接地线。
模块拆卸:解锁导轨卡扣 → 取下整组设备 → 拆除卡扣条 → 分离电源与嵌入式 PC,禁止暴力插拔接口。
报废处理:设备完全拆解后,严格按照当地电子废弃物法规回收电子元器件。
技术参数汇总
项目 参数
外形尺寸 60×100×91 mm
重量 550 g
输入电压 24 V DC(-15% ~ +20%)
最大输出功率 130 W
自身功耗 ≤3.5 W
总线类型 自动识别 K-bus / E-bus
防护等级 IP20
工作温度 -25℃ ~ +60℃
存储温度 -40℃ ~ +85℃
相对湿度 ≤95%,无凝露
显示屏 2×16 字符 FSTN 背光液晶
