BECKHOFF CP69xx 系列嵌入式工业控制面板使用说明
BECKHOFF CP69xx 系列嵌入式工业控制面板使用说明
产品整体介绍
产品定位与外观配置
CP69xx 为控制柜嵌入式单触控面板，适配各类自动化场景，核心硬件与结构特点：
显示规格：多款 TFT 液晶屏，尺寸及分辨率：5.7 英寸 (640×480)、6.5 英寸 (640×480)、12 英寸 (800×600)、15 英寸 (1024×768)、19 英寸 (1280×1024)。
面板款式：正面分多种配置 —— 纯显示屏无按键、带 10 路 LED 指示灯 PLC 功能键、美式数字键盘、美式全字母键盘。
壳体与安装：钢板机身 + 铝制前面板；配备可抽拉式压紧手柄，无需零散配件，实现控制柜快速安装。
供电：标准24V DC供电。

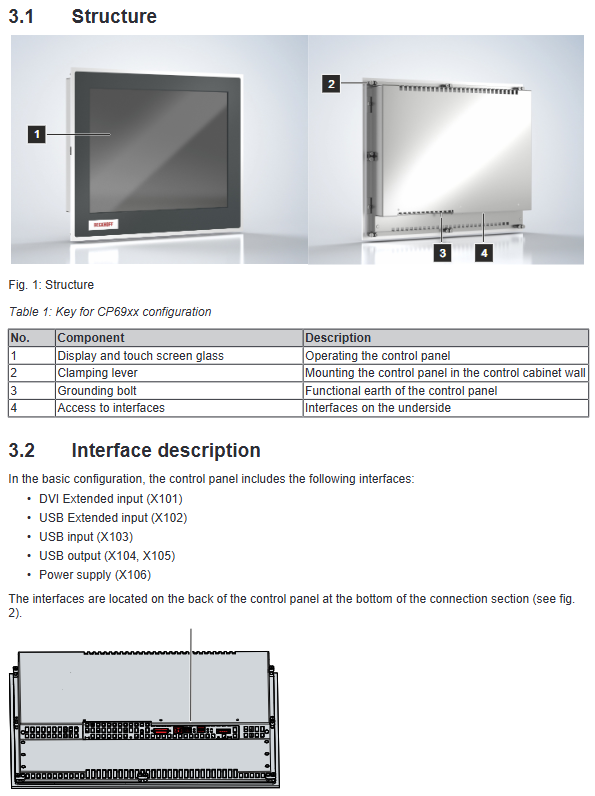

硬件结构与接口定义
接口全部位于设备背部下方，共 5 类标准接口，并标注详细针脚定义：
DVI 扩展输入 (X101)：接收工控机图像信号，单线缆最长传输 50m；面板内置信号处理器修复长距离传输造成的信号失真；要求显卡 / 主板 DDC 传输速率≤50kHz，否则会出现无画面故障。
USB 扩展输入 (X102，RJ45 接口)：搭配 CU8801 转换器，通过五类网线实现 USB2.0 信号最远 50m 传输，非以太网接口，不可接网络交换机。
标准 USB 输入 (X103，B 型口)：直连工控机 USB 接口，最大传输距离 5m，支持 USB2.0。
USB 输出 (X104/X105，A 型口)：共 2 路，用于外接 USB 外设，支持 USB2.0。
电源接口 (X106，5 针)：接入 24V DC 与保护地；额定电流 16A，适配线径最大 1.5mm²，设备端电压不得低于 22V，避免电压波动导致断电。
状态指示灯、铭牌与按键功能
状态 LED（背部）：共 6 颗，2 颗无功能；其余分别指示 USB1 运行、USB2 运行、电源正常、24V 供电接入。
设备铭牌：标注型号、序列号、生产日期、屏幕 / 触控规格、认证、接口分布、认证标识（CE、EAC、UKCA、FCC 等），是售后维保的重要依据。
按键功能：包含方向键、回车、删除、制表符、大小写切换、Ctrl/Alt 组合键、系统快捷键，以及 10 路可由 TwinCAT 自定义的 LED 专用功能键。
可选连接套件
提供不同长度、不同接口组合的配套线缆套件，覆盖 1m~50m 传输场景：
短距离（1/3/5m）：标配 DVI+USB 线、DP 转 DVI+USB 线两种组合；
长距离（10~50m）：含 DVI 线、五类网线、CU8801 USB 延长转换器、短接 USB 线，适配 USB 远距离传输需求；
配套配件：C9900-P927 为专用 5 针电源插头（带线缆应力消除结构）。
调试与投用（安装、接线、上电）
运输与开箱
设备抗振但不耐剧烈冲击，运输需使用原包装；温差大的环境易产生凝露，需静置至室温再通电，出现凝露需等待 12 小时以上。
开箱后检查包装、设备外观，核对配件清单，如有破损或缺货及时联系倍福售后。
控制柜安装
安装要求：仅支持垂直安装，控制柜安装板厚度 2~5mm，需按设备尺寸开孔；避开强光直射、阳光暴晒，保证可视角度。
安装步骤：将面板嵌入柜体开孔→向外旋转压紧手柄→使用 3mm 内六角扳手拧紧固定，确保密封牢固。
接线与接地（关键流程）
接线顺序：先接地→再接数据线缆→最后接入电源，严禁带电插拔。

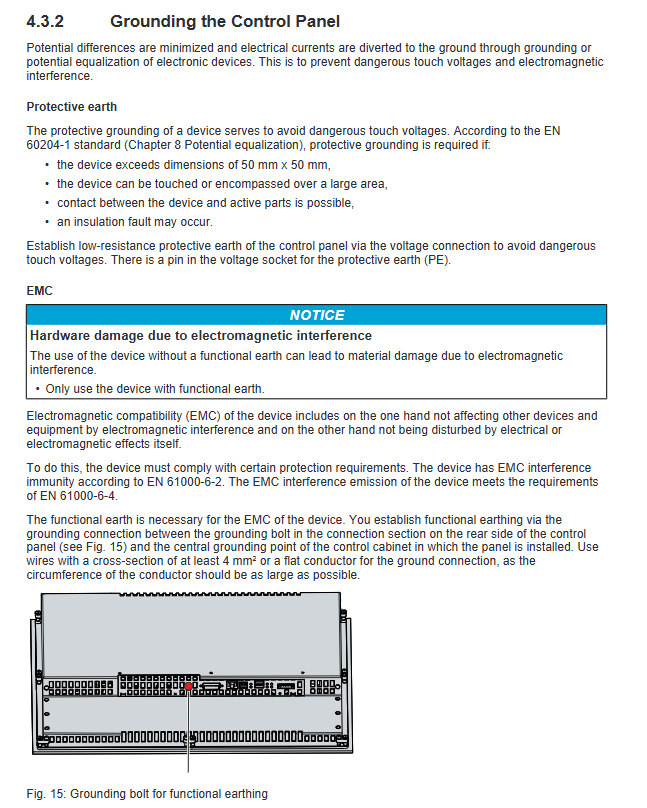

接地要求：分为保护接地（防触电）与功能接地（抗电磁干扰、保障 EMC）；功能接地线线径不低于 4mm²，需连接至控制柜总接地点。
电源接线：电源线线径建议 1.5mm²（长距离布线必用）；电源回路需配置最大 4A 熔断器，符合 EN 60204-1 标准。
特殊建议：优先使用工控机 UPS 输出供电，保证断电后面板持续工作，单台 UPS 输出仅可连接一台控制面板。
触控屏使用与防护
操作要求：仅可用裸手或无尘手套操作，禁止硬质物体触碰屏幕。
保护膜：可加装临时防尘防刮保护膜，并提供规范的贴装、撕除步骤。
清洁模式：通过倍福 Display Control 工具开启清洁模式（5~120 秒），避免清洁时误触操作。
停机、拆卸与报废处置
停机断电：先关停设备→切断外部 24V 电源→依次断开电源线、数据线、接地线，雷雨天气禁止操作。
设备拆卸：用内六角扳手松开压紧手柄→将手柄复位→取出面板。
报废处理：严格遵循当地电子废弃物回收法规，不得随意丢弃。
日常维护与故障排查
日常维护与清洁
清洁规范：可在运行状态下清洁屏幕；禁用研磨类清洁剂、高压水枪、蒸汽清洗机、压缩空气；推荐使用玻璃清洁剂、酒精、轻质汽油。
故障说明：TFT 屏幕出现少量坏点属于生产正常现象，不属于质量问题。
维修权限：设备故障仅可由厂商官方维修，用户不可自行拆解。
常见故障及解决办法
设备完全无响应：检查供电线路，仍异常则联系售后；
画面暗 / 无显示、间歇性工作：大概率为背光或内部硬件损坏，联系售后维修；
触控失灵：检查功能接地是否正常，操作人员保证正常接地（穿着普通鞋袜站立）；
TwinCAT USB 通讯报错：将系统周期从默认 10ms 调整至 50~80ms。
技术参数
供电：工作电压 22~30V DC（标称 24V DC，NEC Class 2）；
防护等级：正面 IP65，背面 IP20；
环境温度：运行 0℃~55℃，运输 / 存储 - 25℃~65℃；
湿度：最大 95% 相对湿度，无凝露；
机械性能：符合 EN 标准，抗振动、抗冲击；
电磁兼容：EMC 抗干扰符合 EN 61000-6-2，辐射干扰符合 EN 61000-6-4；
认证：通过 CE、EAC、UKCA、FCC 等多项国际认证。
