Mitsubishi Electric GOT2000 系列 GT23 型触摸屏（HMI）通用说明
时间: 2026-06-01浏览次数：
Mitsubishi Electric GOT2000 系列 GT23 型触摸屏（HMI）通用说明
Mitsubishi Electric GOT2000 系列 GT23 型触摸屏（HMI）通用说明
三菱电机 GOT2000 系列 GT23 型触摸屏（HMI）通用说明书（IB0800503ENG-K），覆盖 GT2310-VTBA / GT2308-VTBA / GT2310-VTBD / GT2308-VTBD 四款机型，完整说明安全注意事项、硬件规格、接口定义、安装接线、EMC 合规、维护、报废等工程必需信息，是 GT23 现场安装调试与维护的核心依据。
核心安全注意事项（强制）
1. 设计 WARNING
触摸屏故障可能导致输出保持 / 异常动作，必须外置安全回路。
不可作为紧急停机 / 重大警报唯一设备，需独立硬件冗余。
背光故障会导致触摸失效，需通过 POWER LED 判断状态。
禁止多点同时触摸（模拟电阻屏），避免误动作。
2. 安装 WARNING
拆装 / 接线必须完全断电，防止触电、损坏、误动作。
接地电阻 ≤100Ω，FG/LG 必须可靠接地。
螺丝紧固扭矩严格遵守：
安装螺丝：0.36～0.48 N・m
电源端子：0.5～0.8 N・m
3. 使用 CAUTION
通信线与动力线分离 ≥100mm，避免干扰。
不可用尖锐物触摸屏幕。
插拔 SD/USB 必须等待访问灯熄灭。
电池不可充电、拆解、加热、短路、投入火中。
产品核心特点
丰富标准接口
支持多种 FA 设备连接
SD/SDHC 卡高速存储
双 USB（Host + Device）
易用性提升
故障诊断完善
画面制作简单
类 PC 操作体验
与三菱 FA 设备高度兼容
更换简便
LED 背光

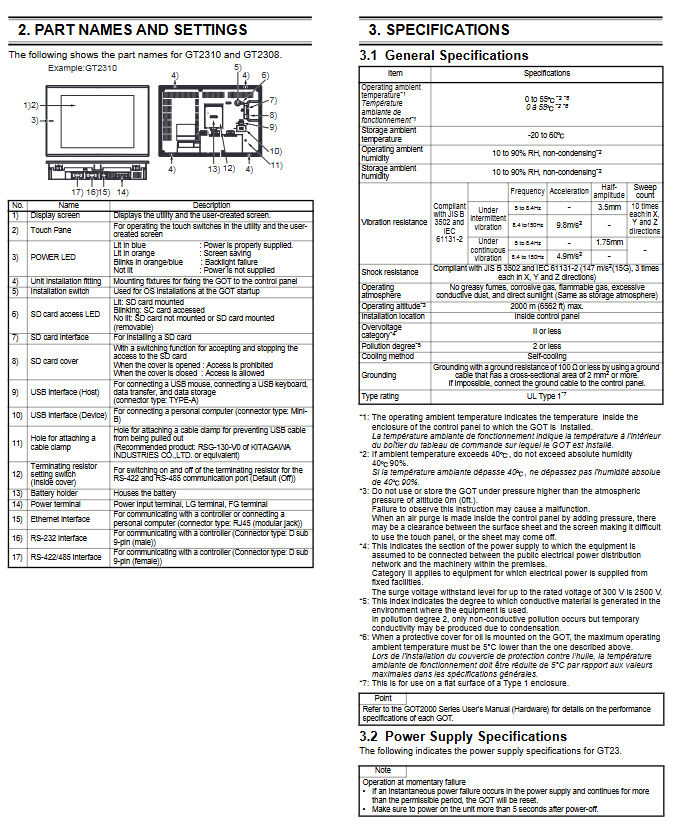

部件名称与接口（整机布局）
显示屏 + 模拟电阻式触摸面板
POWER LED
蓝：正常供电
橙：屏保
橙 / 蓝闪烁：背光故障
灭：无电
SD 卡接口 + 访问 LED + 安全盖
USB Host（Type-A）：接鼠标 / 键盘 / 扫码枪
USB Device（Mini-B）：接 PC 下载工程
以太网 RJ45
RS-232（9 针公头）
RS-422/485（9 针母头）
终端电阻开关（422/485）
电池仓
电源端子（L/N/DC+DC-/FG/LG）
技术规格（关键）
1. 通用规格
工作温度：0～55℃（水平安装≤40℃）
存储温度：-20～60℃
湿度：10～90% RH，无凝露
海拔：≤2000m
防护：面板内安装，污染度 2，过压类别 II
接地：≤100Ω，线径≥2mm²
冷却：自冷
2. 电源规格
AC 供电型（VTBA）
电压：100～240V AC
功耗：GT2310≤18W，GT2308≤11W
允许瞬时停电：≤20ms
耐压：1500V AC 1 分钟
DC 供电型（VTBD）
电压：24V DC（+25/-20%）
功耗：GT2310≤16W，GT2308≤11W
允许瞬时停电：≤10ms
耐压：350V AC 1 分钟
3. 触摸面板
类型：模拟电阻式
注意：不支持多点触摸，长时间使用偏移需校准
安装规范
面板开孔尺寸
GT2310：289×200mm（+2/0）
GT2308：227×176mm（+2/0）
面板厚度：1.6～4mm
安装间隙
上下左右预留充足空间散热与接线
底部预留≥100mm（开盖维护）
安装角度
60～105°：温度≤55℃
其他角度：温度≤40℃

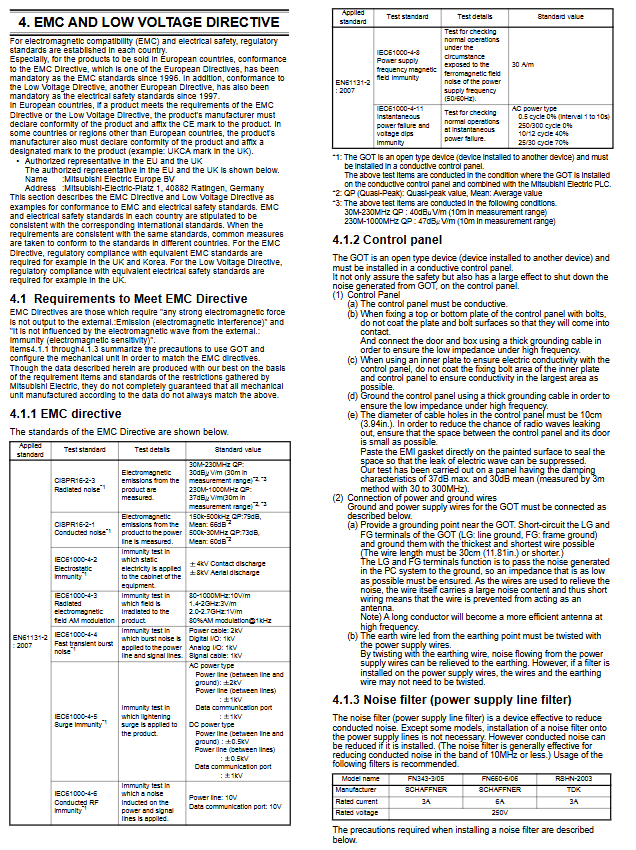

EMC & 低电压指令（欧洲合规）
EMC 要求
发射：CISPR 16
抗扰：静电 4kV/8kV、辐射场 10V/m、浪涌、脉冲群等
关键措施
必须安装在导电控制柜内
柜门高频低阻抗接地
LG/FG 短接后就近接地（≤30cm）
动力线与通信线分离布线
噪声滤波器推荐
Schaffner FN343-3/05、FN660-6/06
TDK RSHN-2003
中国 RoHS 有害物质表
电路板组件、金属部件含铅（Pb），其他有害物质均在限值内。
标识适用于中国市场。
包装清单
GT23 主机 ×1
安装挂件 ×4
通用说明书（中英）×1
维护与报废
维护
断电清洁、紧固端子螺丝
防静电操作
电池处理
使用三菱指定电池
按当地法规分类回收
报废
按工业废弃物处理
电池单独回收
