MITSUBISHI MDS‑A/B 系列 CNC 交流伺服 / 主轴系统
时间: 2026-05-26浏览次数：
MITSUBISHI MDS‑A/B 系列 CNC 交流伺服 / 主轴系统
MITSUBISHI MDS‑A/B 系列 CNC 交流伺服 / 主轴系统
三菱 MDS‑A/B 系列 CNC 交流伺服 / 主轴系统官方规格手册（BNP‑B3759B），完整覆盖MDS‑A/B‑CV/CR 电源单元、MDS‑A/B‑Vx 伺服驱动、MDS‑A/B‑SP 主轴驱动及配套HA 系列伺服电机，明确安全规范、系统架构、硬件接线、参数设定、容量选型、散热与报警全流程，支持功率再生 / 电阻再生两种供电方案，适配MELDAS M500系列 NC，提供0.05–15kW全功率段伺服与0.4–30kW主轴驱动，具备IPM 集成、高响应控制、双重安全急停，适用于数控机床高精度进给与主轴控制。
安全规范（强制要求）
核心安全等级
DANGER：误操作致死亡 / 重伤
WARNING：防触电、防火
CAUTION：防伤害、防设备损坏
关键安全条款
断电后等待 10 分钟再操作，防止余电触电
驱动与电机必须3 级及以上接地
安装在不燃材料上，禁止靠近可燃物
急停回路采用NC 急停 + 外部急停双重保护
电机刹车仅用于保持，不可用于常规制动
系统整体架构
MDS‑A/B 采用集中整流、分布式驱动架构：
电源单元：将三相 AC 转为 DC 母线，给所有驱动供电
伺服驱动：控制伺服进给轴
主轴驱动：控制主轴旋转、定位、C 轴
电池单元：实现绝对值编码器位置保持
单元型号一览
单元类型 型号系列 功率范围
功率再生电源 MDS‑A/B‑CV 3.7–37kW
电阻再生电源 MDS‑A‑CR 1.0–9.0kW
单轴伺服驱动 MDS‑A/B‑V1 0.1–15kW
双轴伺服驱动 MDS‑A/B‑V2 0.1×2–4.5×2kW
主轴驱动 MDS‑A/B‑SP 0.4–30kW
电源单元（CV/CR）
1. MDS‑A/B‑CV（功率再生型）
优势：制动能量回馈电网、发热低
输入：三相 200V 50/60Hz
输出：DC 270–311V
特色：IPM 模块、外部急停输入、LED 状态显示
强制要求：B‑CV‑370 必须外接接触器
2. MDS‑A‑CR（电阻再生型）
优势：低成本、无需电抗器
控制电源：DC24V
必须外接再生电阻单元
无能量回馈，发热通过电阻消耗
伺服系统（V1/V2 + HA 电机）
1. 伺服驱动
V1：单轴，紧凑、高动态
V2：双轴，节省空间、降低成本
控制方式：电流环→速度环→位置环三环控制
标准配置：10 万脉冲 / 转编码器、纳米级指令
2. HA 系列伺服电机（核心规格）
电机系列 功率范围 额定转速 特色
HA053/13 0.05–0.1kW 3000rpm 超小容量、高响应
HA23/33/43/83 0.3–1kW 3000rpm 小型通用
HA103/203/303 2–4.5kW 3000rpm 中型机床
HA703/903 7–9kW 2000rpm 重切削
HA‑LH11K2/15K2 11–15kW 2000rpm 大功率、大扭矩
主轴系统（SP）
功率：0.4–30kW
功能：转速控制、定位（M19）、C 轴、刚性攻丝
支持编码器：Magnosensor、OSE90K、MBE90K、MHE90K
接口：CN5（温度）、CN6（定位）、CN7（C 轴）

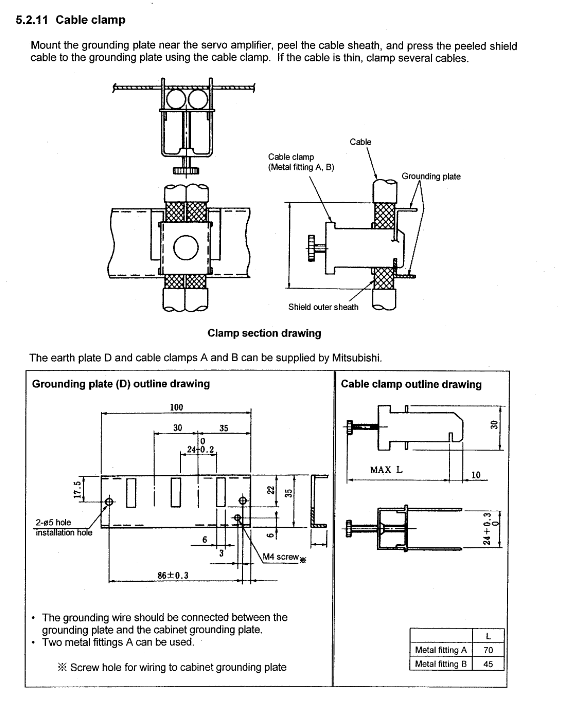

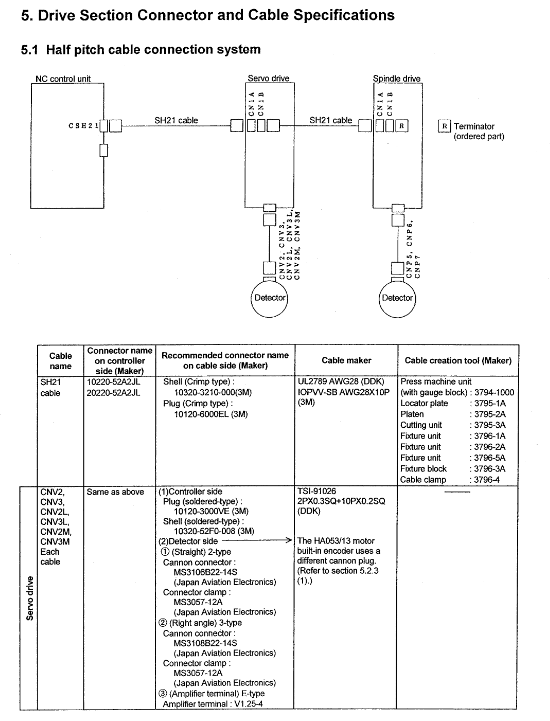

接线与布局规范
1. 核心接线定义
L1/L2/L3：三相主电源输入
L+/L‑：直流母线，连接所有驱动
L11/L21：控制电源输入
U/V/W：驱动输出至电机
PE：保护接地
2. 布局强制规则
主轴驱动、11kW 及以上伺服必须紧邻电源单元
多电源单元L+/L‑独立连接，禁止共母线
每台电源必须配AC 电抗器
动力线与信号线分离布线
容量与线缆选型
1. 电源容量计算公式
单伺服轴：电源 ＞ 主轴总功率 + 伺服功率
多伺服轴：电源 ＞ 主轴总功率 + 0.7× 伺服总功率
2. 线缆选型（核心）
功率段 主电源线规格
≤7.5kW IV2SQ
11–18.5kW IV3.5SQ/5.5SQ
22–30kW IV14SQ/22SQ
37kW IV38SQ/50SQ
报警与诊断
1. 状态显示
7 段 LED 显示：初始化、就绪、伺服 ON、报警
充电灯：亮表示母线带电，禁止拆机
2. 典型报警
61：功率模块过流
63：再生故障
67：缺相
73：过再生 / 过电压
74：再生电阻过热
关键问题
问题 1：MDS‑B‑CV 与 MDS‑A‑CR 电源单元的核心区别是什么，分别适用于什么场景？
答案：
MDS‑B‑CV（功率再生）：能量回馈电网、发热低、效率高、成本高，需配 AC 电抗器，适合连续制动、多轴、大功率、节能机床。
MDS‑A‑CR（电阻再生）：能量以热消耗、成本低、无需电抗器，需外接电阻，适合轻制动、小功率、简易设备。
问题 2：HA 伺服电机按功率与惯性如何分类，不同型号对应什么加工场景？
答案：
小功率低惯量（HA053/13/23/33）：0.05–0.45kW，3000rpm，适合轻载、高速、高精度飞切 / 雕铣。
中功率通用（HA103/203/303）：2–4.5kW，3000rpm，适合模具、零件、通用铣削。
大功率重切削（HA703/903/LH11K2/15K2）：7–15kW，2000rpm，适合重切削、龙门、加工中心。
问题 3：系统接线中 L+/L‑母线与急停回路有哪些强制要求，违反会导致什么后果？
答案：
L+/L‑：多电源单元必须独立连接，禁止共母线短路，否则会炸机、烧毁模块。
急停：必须NC 急停 + 外部急停双回路，B‑CV‑370 必须外接接触器，否则安全不达标、无法通过 CE。
充电灯亮时绝对禁止拆装，否则会触电、损坏驱动。
