SIEMENS SIMODRIVE 611 universal /universal E 全系列数字驱动控制板
时间: 2026-05-26浏览次数：
SIEMENS SIMODRIVE 611 universal /universal E 全系列数字驱动控制板
SIEMENS SIMODRIVE 611 universal /universal E 全系列数字驱动控制板
产品定位
属于 SIMODRIVE 611 模块化变频驱动系统 的数字控制板
支持 速度闭环 / 转矩控制 / 定位控制 三合一
分两大型号：
611 universal：通用型，支持定位、轴耦合、手轮、端子扩展
611 universal E：专用型，仅支持速度 / 转矩模式，搭配 802D 系统使用
适配：伺服电机、异步电机、直线电机、力矩电机、主轴电机
硬件结构
轴数
单轴 / 双轴控制板
双轴可单独关闭 B 轴
接口
编码器接口：sin/cos 1Vpp、EnDat、旋变、TTL（部分版本）
模拟量：±10V 输入 / 输出
数字量：4 入 4 出（可扩展 TERMINAL 模块 8 入 8 出）
通讯：RS232/RS485、PROFIBUS-DP
可选模块

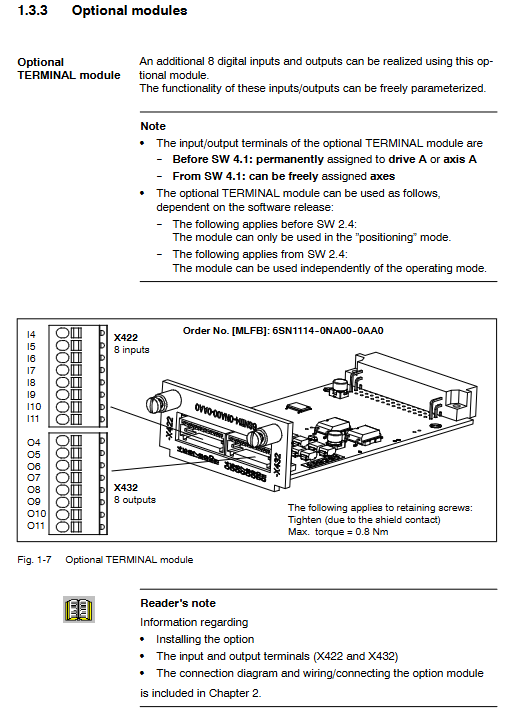

TERMINAL 扩展 I/O 模块
PROFIBUS-DP2/DP3 通讯模块

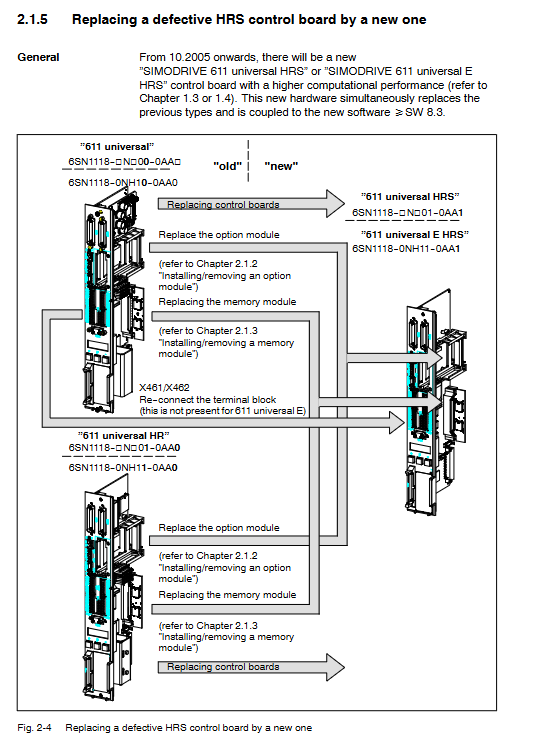

可替换存储模块
保存固件 + 参数，方便板卡替换
核心运行模式
速度 / 转矩设定模式（P0700=1）
速度闭环、开环转矩、转矩限制
定位模式（P0700=3，仅 611u）
多点定位、回零、JOG、程序段运行、固定挡块停车
无传感器异步电机运行（IM 模式）
无编码器也能稳速运行
主轴定位、电子齿轮、龙门同步、振动抑制（APC）
调试与参数
调试工具
面板 6 位数码管 + 按键
PC 软件 SimoCom U（全功能调试、优化、示波器、Trace）
关键参数
P0700：运行模式
P1102：电机代码
P1106：功率模块代码
P1006：编码器代码
P0801：串口 RS232/RS485 切换
P0918：PROFIBUS 站号
保护功能
过流、过压、过载、过热、短路、接地故障
安全启动禁止（端子 663）
通讯（PROFIBUS-DP）
从站模式，支持 PROFIdrive
过程数据 PZD + 参数数据 PKW
等时同步模式（Motion Control）
SimoCom U 可直接走 PROFIBUS 在线调试
高级功能
动态伺服优化 DSC
主动抑振 APC
多段定位 / 程序段运行
电子手轮、外部位置给定
轴耦合（主从 / 同步）
电机自动识别、参数自动计算
多电机切换（最多 4 台）
直线电机 / 力矩电机支持
安装与接线（强制规范）
必须断电插拔板卡
严格遵守 ESD 防静电
屏蔽层大面积接地
动力与信号电缆分离布线
安全急停必须串入脉冲禁止回路
故障诊断
面板报警码 + 红灯
SimoCom U 详细报警解释
Trace 示波器功能分析波形
端子状态实时监控
常见：过流、过载、通讯丢失、编码器故障、使能缺失
适用设备
机床、纺织、包装、印刷、木工、物流、机械手、主轴、进给轴
与 611E 关键区别
611 universal：定位、轴耦合、手轮、扩展 I/O → 全能
611 universal E：仅速度 / 转矩 → 专用于 802D 系统
