TAIYO LX 系列无刷交流发电机
时间: 2026-05-19浏览次数：
TAIYO LX 系列无刷交流发电机
TAIYO LX 系列无刷交流发电机
产品定位与系列划分
TAIYO LX 系列为无刷交流发电机，功率覆盖11.5~2250kVA，分三大机型：
LX‑G：基础型，主定子输出给 AVR 供电
LX‑E：重载型，辅助绕组提供强励磁
LX‑H：高性能型，PMG 永磁发电机独立供电，抗谐波、带非线性负载能力最强

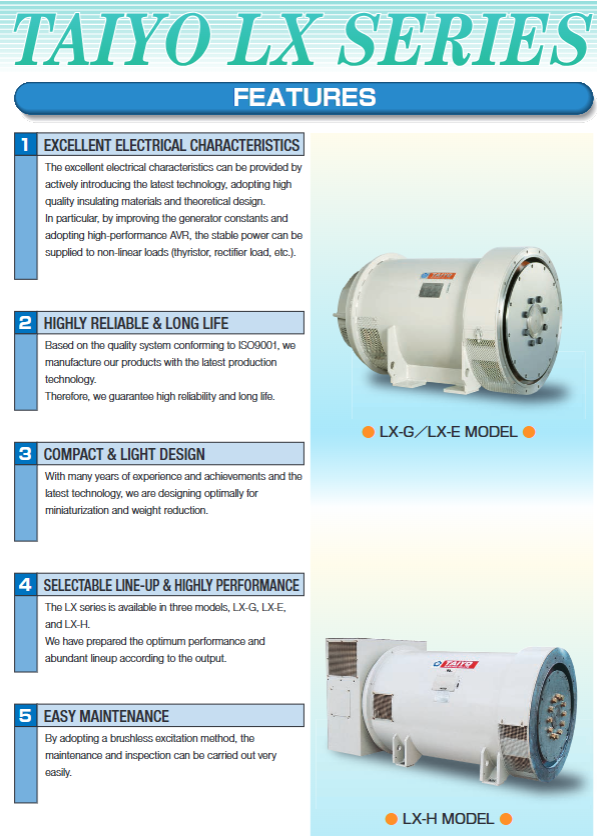

核心特性
优异电气特性
稳态调压精度：±1.0%
瞬态压降：≤25%，2 秒内恢复至 ±3%
电压调节范围：额定电压 **±5%**
高可靠性与长寿命
基于ISO9001/ISO14001质量体系
无刷励磁，无碳刷磨损，维护简单
紧凑轻量化
优化电磁与结构设计，体积小、重量轻
丰富机型与高性能
三档励磁方案覆盖不同负载需求
全功率段统一4 极结构，适配柴油机驱动
关键电气性能指标
项目 参数
稳态电压调整率 ±1.0%
瞬态电压调整 突加 100% 负载，压降≤25%，2 秒内恢复
超速耐受 120% 额定转速，持续≥2 分钟
不平衡负载 耐受 20% 额定电流负序电流
空载波形畸变率 ≤10%
短时短路能力 50Hz：250%/2s；60Hz：300%/2s（LX‑G 除外）
电压可调范围 额定电压 ±5%
励磁系统对比
LX‑G
主定子输出 → AVR → 励磁绕组
适用：普通阻性 / 线性负载
LX‑E
主定子 + 辅助绕组双路供电 → AVR
适用：重载、冲击负载
LX‑H
PMG 永磁发电机独立供电 → AVR
适用：晶闸管、整流器等非线性负载，电压最稳定
标准规格
项目 标准值
冷却方式 自通风
防护等级 IP20（可选 IP21~23）
绝缘等级 F 级
相数 / 线制 三相，3 线 / 4 线
功率因数 0.8 滞后
极数 4 极
环境温度 -5℃~+40℃
海拔 ≤1000m
轴承 球轴承或滚子轴承
标准 IEC
功率范围（典型）
LX‑G/E：11.5kVA ~ 500kVA
LX‑H：600kVA ~ 2250kVA
支持50Hz/400V与60Hz/440V双制式
分连续功率与备用功率两档

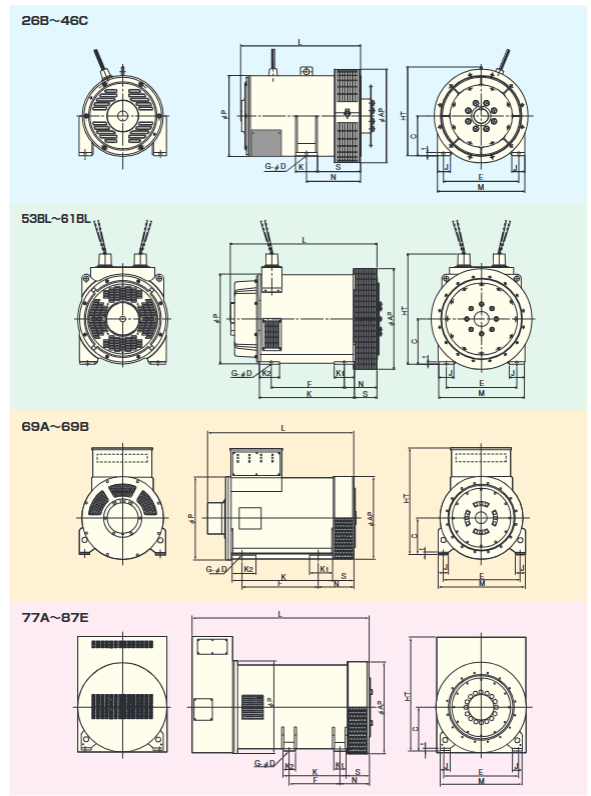

结构组件
核心部件包括：
定子 / 转子绕组与铁芯
旋转整流器（无刷关键）
励磁电枢、励磁磁场
轴承、端盖、风扇、接线盒
LX‑H 含PMG 永磁副励磁机
可选配置
防护等级：IP21~IP23
并联运行组件（AVR 同步）
轴承 / 定子温度传感器与显示器
空间加热器（防凝露）
防高湿、防盐雾线圈处理
低温方案（-5℃~-20℃）
测速发电机、双轴承、特殊联轴器
单相输出配置（46C 及以下机型）
关键问题
问题 1：LX‑G/LX‑E/LX‑H 三款机型的核心区别是什么？分别适合什么负载？
答案：
LX‑G：主定子取电励磁，成本低，适合普通线性负载。
LX‑E：辅助绕组强励磁，适合重载、冲击性负载。
LX‑H：PMG 永磁独立励磁，抗谐波能力最强，最适合晶闸管、整流器等非线性负载。
问题 2：LX 系列发电机的短路与超速能力分别是多少？为何 LX‑G 不支持强短路能力？
答案：
超速：所有机型均可承受120% 额定转速≥2 分钟。
短路：50Hz=250%/2s；60Hz=300%/2s（LX‑G 除外）。
LX‑G 采用主定子直接供电，无辅助强励磁绕组，无法维持大功率短路电流。
问题 3：LX 系列的瞬态电压指标是多少？对实际使用有什么意义？
答案：
突加 100% 额定电流（功率因数≤0.4），最大压降≤25%，并在2 秒内恢复至稳态电压的 **±3%** 以内。
意义：确保带大负载启动时电压跌落小、恢复快，保护设备不跳闸、不重启，提升供电稳定性。
