MITSUBISHI ELECTRIC FR‑D700 变频器
时间: 2026-05-15浏览次数：
MITSUBISHI ELECTRIC FR‑D700 变频器
MITSUBISHI ELECTRIC FR‑D700 变频器
产品定位与核心亮点
产品定位
三菱FR‑D700属于700 系列通用紧凑型变频器，主打简易操作、长寿命、节省空间，面向小型设备与标准化设备制造商。
核心优势
安全标准：支持EN ISO 13849‑1 Cat.3 / PLd、IEC 61508 SIL2，简化急停回路。
长寿命：风扇、主电容、控制电容设计寿命均达 10 年。
易用接线：控制回路采用弹簧夹持端子，无需螺丝紧固。
高启动转矩：150%/1Hz，≤3.7kW 机型可达200%/3Hz。
节省空间：体积与 FR‑S500 一致，支持零距离并排安装。
功率与电压规格
电源类型 型号系列 功率范围 最大电流
三相 200V FR‑D720 0.1~15kW 58.0A
三相 400V FR‑D740 0.4~15kW 29.5A
单相 200V FR‑D720S 0.1~2.2kW 10.0A
单相 100V FR‑D710W 0.1~0.75kW 4.2A
控制性能
控制方式
通用磁通矢量控制、V/F 控制、最优励磁控制。
转矩与精度
启动转矩：150%/1Hz；≤3.7kW 可达200%/3Hz。
开环速度精度：±0.1%。
频率范围：0.2~400Hz。
特色功能
无旋转自动调谐：不转动电机完成参数辨识。
掉电减速停机：停电时可控减速停止。
防再生功能：避免风机类负载超速跳闸。
PID / 张力控制：支持 dancer 辊张力控制。
卷绕功能：纺织、线材卷取防变形。
安全与保护
安全功能（标配）
安全停机（Safe Stop）：满足SIL2、PLd、Cat.3。
无需双接触器，降低成本与布线。
保护功能
过流、过压、欠压、散热片过热、电机过载、输入缺相、输出短路、接地故障。
寿命预警：电容、风扇、限流电路劣化诊断。
接口与通信
标配 I/O
4DI + 2DIO + 2AI + 1AO + 1RO。
通信
RS‑485：最高38.4kbps。
支持三菱专用协议、MODBUS RTU。
可选扩展
编码器接口、I/O 扩展、操作面板。

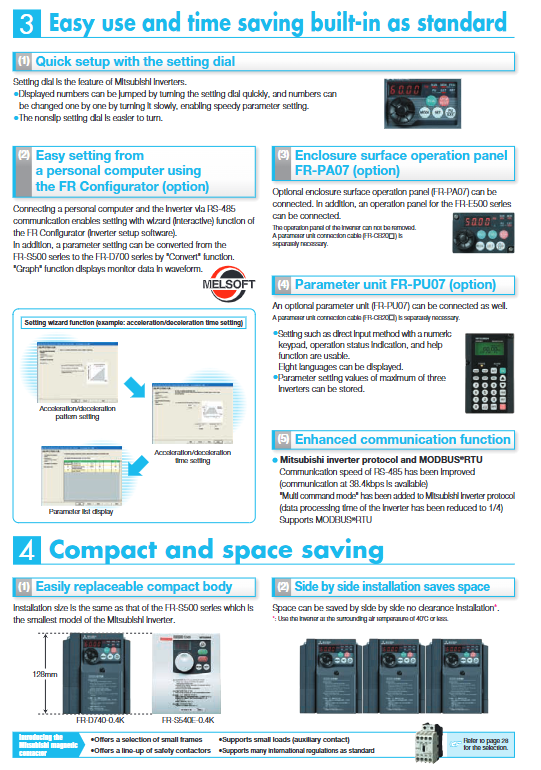

操作与维护
操作方式
旋钮快速调参、4 位 LED 显示。
可选：FR‑PA07 柜面面板、FR‑PU07 参数单元（8 国语言）。
PC 软件：FR Configurator 向导式设置。
维护设计
风扇顶部易拆卸，无需拆主回路线。
梳状布线盖，接线后再上盖。
存储最近 8 次故障记录，含电流 / 电压 / 频率。
环境与认证
环境指标
工作温度：-10~+50℃（40℃内可零距离安装）。
防护：IP20，涂层板可选（恶劣环境）。
认证
CE、UL/cUL、KC、EAC、RoHS。
符合 EMC 指令EN 61800‑3 C3。
典型应用
输送机、风机、水泵、搅拌机、机床、纺织机械、线材设备、空调风机、小型起重。
关键问题与答案
问题 1：FR‑D700 的安全停机功能达到什么等级？相比传统方案有什么优势？
答案：FR‑D700 标配安全停机功能，满足EN ISO 13849‑1 Category 3 / PLd与IEC 61508 SIL2。传统方案需要2 台接触器 + 复杂急停布线；D700 仅用单台接触器甚至无需接触器即可实现安全停机，节省成本、空间与维护工作量。
问题 2：FR‑D700 的 “10 年长寿命” 具体体现在哪些部件？如何实现寿命监测？
答案：
长寿命部件：冷却风扇、主回路电容、控制回路电容、浪涌限流电路，设计寿命均为10 年（环境温度 40℃）。
监测方式：变频器自动诊断劣化程度，接近寿命时提前输出报警信号，避免非计划停机。
问题 3：FR‑D700 在小功率、高启动转矩场景中相比普通变频器有何性能优势？
答案：
实现150%/1Hz高启动转矩，≤3.7kW 机型可达 200%/3Hz，满足传送带、升降机等重载启动。
支持无旋转自动调谐，不用转动电机即可完成最优参数匹配。
内置制动斩波器（0.4kW 以上），快速减速，无需额外加装制动单元。
