WCU观察舱单元-LED版本
时间: 2026-05-11浏览次数：
WCU观察舱单元-LED版本
WCU观察舱单元-LED版本
产品定位
WCU（Watch Cabin Unit）LED 版是 KONGSBERG 为无人机舱（Unmanned Engine Room）系统设计的值班舱报警复示单元，安装于轮机员起居区域，用于远程复示机舱报警信息。
通信架构
通信方式：高速 CAN 总线
上级系统：DataChief 报警系统 MCU
冗余能力：支持冗余配置，主 MCU 故障时自动切换备用 MCU

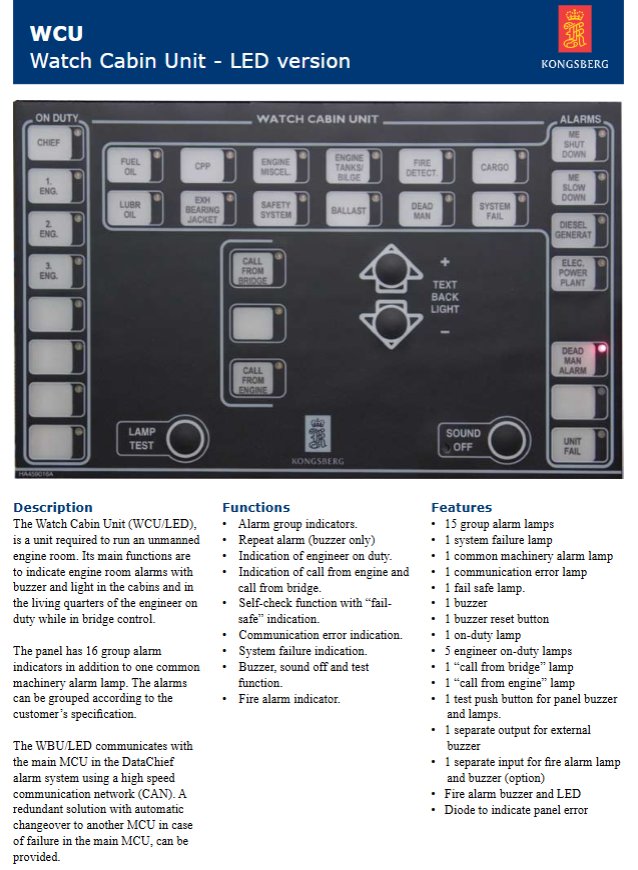

面板组成（共计 26 个指示 / 操作部件）
类别 数量 名称
报警指示灯 15 个 分组报警灯
1 个 系统故障灯
1 个 公共机械报警灯
1 个 通信故障灯
1 个 故障安全灯
呼叫 / 值班 5 个 值班工程师指示灯
1 个 驾驶台呼叫灯
1 个 机舱呼叫灯
操作部件 1 个 蜂鸣器
1 个 蜂鸣器复位（消音）
1 个 全灯 / 蜂鸣器测试
扩展接口 1 路 外部蜂鸣器输出
1 路 火灾报警输入（可选）
核心功能
报警复示
16 组报警分区显示，可按客户需求自定义分组
蜂鸣器 + 灯光双重提醒
状态指示
值班工程师在岗显示
驾驶台→机舱、机舱→驾驶台双向呼叫指示
安全监测
自检测功能 + 故障安全（Failsafe）指示
通信故障实时告警
系统故障实时告警
调试操作
全面板灯检（LAMP TEST）
蜂鸣器消音（SOUND OFF）

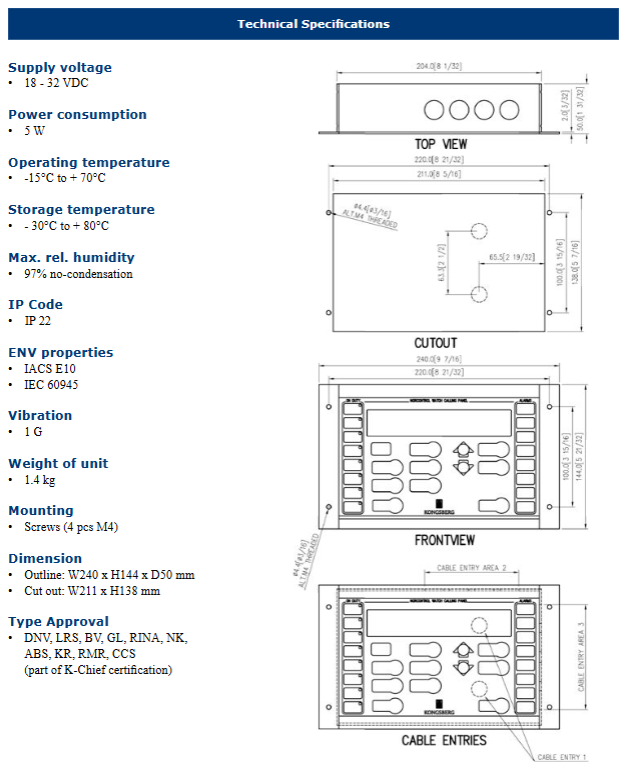

技术规格表
参数 数值
供电电压 18 – 32 VDC
功耗 5 W
工作温度 -15°C ~ +70°C
存储温度 -30°C ~ +80°C
湿度 97%（无凝露）
防护等级 IP22
振动 1G
重量 1.4 kg
外观尺寸 W240 × H144 × D50 mm
开孔尺寸 W211 × H138 mm
安装方式 4×M4 螺丝固定
标准与认证
环境标准：IACS E10、IEC 60945
船级社认证：DNV、LRS、BV、GL、RINA、NK、ABS、KR、RMR、CCS（纳入 K-Chief 认证）
关键问题
问题 1：WCU LED 版在船舶系统中的核心作用是什么？没有它会影响什么？
答案：核心作用是作为无人机舱的远程报警复示单元，将机舱报警以声光形式送到轮机员居住舱室。没有它，轮机员在休息区无法及时收到机舱故障 / 报警，会直接违反无人机舱安全规范，导致船舶无法通过船级社检验。
问题 2：WCU 的通信方式与冗余机制是什么？对船舶安全有何意义？
答案：采用CAN 高速总线与 DataChief 主 MCU 通信；支持冗余架构，主 MCU 故障时系统自动切换到备用 MCU。意义在于保证报警通信永不中断，即使主控单元故障，值班人员仍能收到报警，极大提升机舱安全可靠性。
问题 3：WCU 面板上最重要的安全相关指示灯与按钮分别是什么？分别有什么作用？
答案：
最重要指示灯：故障安全灯（Failsafe） + 通信故障灯，用于提示系统本身故障或通信中断，比普通报警更优先。
最重要按钮：LAMP TEST（灯检） + SOUND OFF（消音），灯检用于定期确认面板完好，消音用于确认报警并停止声响，是日常操作核心按键。
