KONGSBERG Simrad PI50 渔获监测系统
时间: 2026-05-11浏览次数：
KONGSBERG Simrad PI50 渔获监测系统
KONGSBERG Simrad PI50 渔获监测系统
KONGSBERG Simrad PI50 渔获监测系统操作员手册（版本 Rev.C，软件 v1.3.1），面向专业渔业用户，完整说明PI50 主机、传感器接收机、水听器、无线传感器的系统组成，覆盖开机 / 关机、传感器配置、深度校准、显示视图、报警设置、日志管理全流程，支持底部接触、渔获、深度、高度、网口张开度、几何姿态、温度、横滚 / 俯仰等测量，提供滤波、灵敏度调节、多路径抑制等信号优化功能，适配底拖网、中层拖网、围网、丹麦围网等多种作业方式，是保障渔业捕捞效率与渔具安全的核心操作指南。
系统组成
部件 类型 / 规格 核心作用
处理器单元 工业电脑，Windows 7 运行 PI50 软件，数据处理与显示
传感器接收机 PI50（6 通道）、PI60（10 通道） 接收水下传感器声学信号
水听器 船底安装，围网 / 拖网专用 / 便携式 水下信号采集，最大线缆50m
传感器 PI 系列、PX 多传感器 测量深度、渔获、开度、姿态等
显示单元 彩色工业显示器 传感器视图、趋势图、系统状态
开关机规范（强制）
开机流程
传感器接收机上电 → 显示屏上电 → 电脑上电 → 启动 PI50 软件 → 选择用户配置 → 系统就绪
关机流程
点击软件Exit 退出 → 关闭主机 → 关闭显示屏 → 断开传感器接收机电源
禁忌：严禁直接按电脑电源键关机，会导致软件与配置损坏
核心操作流程
1. 传感器配置（Setup → Select Sensors）
选择传感器类型：底部接触、渔获、深度、高度、开度、温度、几何、横滚、俯仰
设置关键参数：
Label ID：唯一编号（1~n）
Update Rate：更新率（PX 固定 Normal）
Channel Number：通道号（必须与传感器一致）
Offset：偏移量（深度自动校准，开度手动输入）
排序：调整传感器视图显示顺序
2. 深度传感器校准（必备）
条件：传感器浸入1m 深海水
步骤：Setup → Calibration → Start Calibration → 等待完成 → 验证读数为 1m
3. 显示与视图
传感器视图：实时数值、变化率、20 分钟历史小图
趋势视图：历史曲线，时长5~1440 分钟（24 小时）
自定义：调色板、屏幕亮度、单位、语言、菜单位置
4. 报警设置（Setup → Alarm Limits）
为每个传感器设置上下限阈值
启用：消息提醒、声音报警
规则：触发后20 秒自动禁用，可重复触发
测量功能一览
基础测量
底部接触：监测渔具是否触底 / 离底
渔获：监测网囊充盈度，可兼做网衣破损检测
深度：300/600/1000m三档，PX 固定 1000m

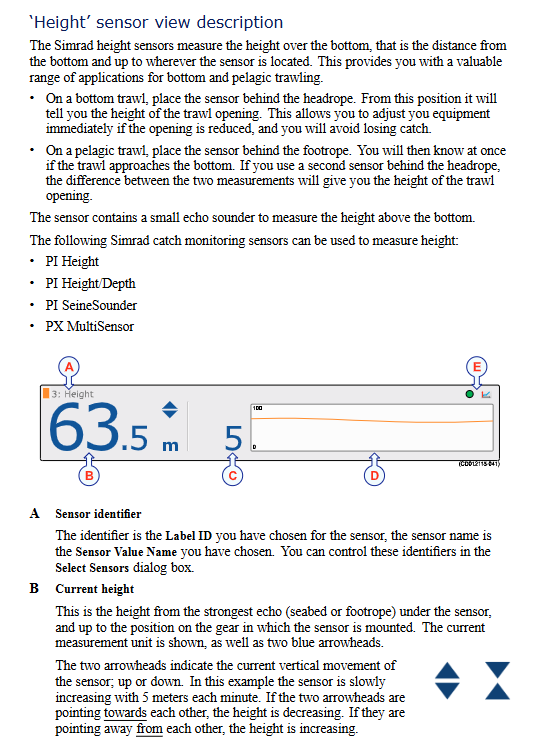

高度：距海底高度，用于判断网口高度
开度：拖网门间距，支持标准 / 扩展 XT 量程
姿态测量
横滚（Roll）：拖网门左右倾斜
俯仰（Pitch）：拖网门前后倾斜
组合测量
高度 + 深度：总水深 = 深度 + 高度
开度 + 深度：垂直几何监测
几何差分：拖网左右对称度
信号优化（提升稳定性）
功能 设置选项 作用
渔获 / 底部滤波 Off / 弱 / 中 / 强 消除状态抖动，稳定显示
传感器滤波 Off / 弱 / 中 / 强 平均接收数据，改善接收
多路径滤波 On/Off 抑制反射、尖峰、干扰，默认开启
检测阈值 DT 3~14 / 15~20 默认17，调节接收灵敏度
菜单系统结构

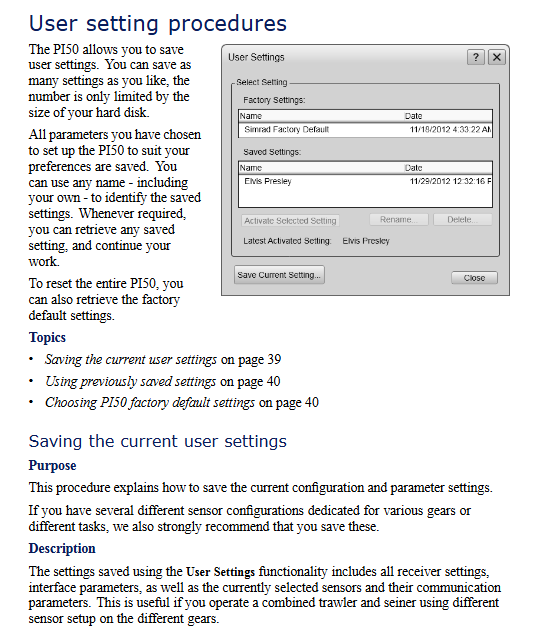

主菜单：用户设置、量程 Range、起始量程 Start Range
操作菜单：传感器滤波、渔获滤波、多路径滤波、重置计数器
显示菜单：调色板、亮度、单位、语言、趋势时长、状态显示、截图
设置菜单：模拟器、渔具类型、传感器选择、报警、校准、接收机、导航、安装
安装菜单：I/O 配置、软件授权
日志与故障处理
系统消息：错误、系统报警、操作报警、警告、信息，可确认 / 删除
日志文件：自动保存，可复制到 U 盘，用于售后诊断
屏幕截图：一键保存，按日期_时间命名
故障处理：设备异常联系本地经销商，不可自行拆解
关键问题
问题 1：PI50 深度传感器校准的核心要求与标准步骤是什么？校准失败会有什么影响？
答案：
核心要求：必须将传感器置于1 米深海水中，水面与传感器底部精准对齐 1 米标记。
步骤：Setup → Calibration → Start Calibration → 等待自动完成 → 验证读数为 1m。
影响：校准失败会导致所有深度测量偏差，直接影响渔具深度控制与作业安全。
问题 2：PI50 的三种滤波功能分别针对什么问题？现场作业应如何设置？
答案：
渔触 / 底部滤波：解决状态跳变抖动，建议设为 Medium。
传感器滤波：解决数据波动、接收不良，信号差时设为 Weak。
多路径滤波：抑制水下反射、声学干扰、尖峰，建议始终开启。
问题 3：PI50 支持哪些渔具作业？不同作业对应的核心传感器分别是什么？
答案：
底拖网：底部接触、渔获、深度、高度、开度传感器。
中层拖网：深度、高度、开度、横滚、俯仰传感器。
围网：深度、底部接触传感器。
丹麦围网：底部接触、深度、几何传感器。
