Kongsberg C 系列数控裁切机
时间: 2026-05-11浏览次数：
Kongsberg C 系列数控裁切机
Kongsberg C 系列数控裁切机
Kongsberg C 系列数控裁切机，围绕安全规范、系统组成、基础操作、任务准备、高级工艺、系统校准、刀具配置、全系列工具、维护保养、保险丝更换、自动化上料 / 收料、底侧相机、真空系统完整展开，明确操作员资质、安全防护、DynaGuard 安全系统、急停逻辑，覆盖裁切、压痕、铣削、V 型槽、斜切、盲文、振动刀等工艺，支持i-BF 上料机、i-MS 收料机、电动卷料机、收卷机、底侧相机 USC等自动化选配，提供日 / 周 / 月维护周期、全部件保险丝规格、故障排查，是设备安全运行、生产加工、维护维修的核心操作依据。
安全规范（核心强制）
1. 责任划分
制造商：符合安全标准
业主：仅限授权培训人员操作、按期维护
操作员：仅在设备完好时按手册操作
2. 关键警示
高压：MPU、真空泵、冷水机必须断电开盖
激光：Class II，禁止直视
运动部件：横梁、刀头、铣刀，禁止伸入
锐器：刀片 / 铣刀极锋利，更换需断电
噪声：铣削 / 振动刀需护耳
铣削：主轴停稳（红灯灭）方可接触
3. 安全装置
装置 作用
急停按钮 切断伺服动力，旋转复位
DynaGuard 光幕 + 防撞，触发即停机
黄黑警示区 危险区域边界
Y 轴警示灯 常亮 = 就绪；闪烁 = 安全触发
铣削警示灯 常亮 = 运转；闪烁 = 启停中
4. 防护要求
着装：紧身衣物，摘除首饰长发束起
护具：铣削必须护目，长期操作护耳
禁止：绕过安全装置、拆除护罩
系统组成
1. 主机结构
操作台、控制面板、横梁（X1/X2）、Y 轴、刀头（P1/P2）
真空台面、测量站、激光指针、压缩空气系统（7bar）
2. 控制单元

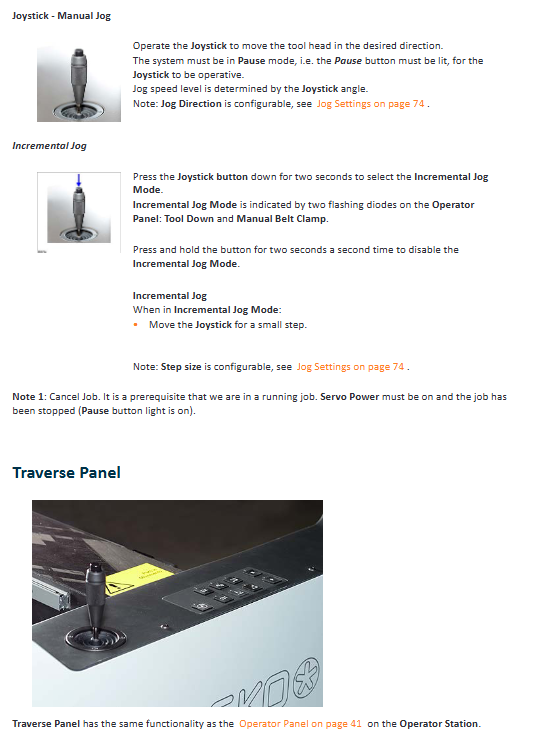

前端 PC、iPC 控制台、手动摇杆、脚踏开关
按键：伺服上电、启动、暂停、真空、回吹、回零
3. 自动化外设（选配）
i‑BF Board Feeder：自动上板
i‑MS Material Stacker：自动收板堆叠
MRF 电动卷料机：卷材连续送料
收卷机 TakeUp Unit：卷材收卷
USC 底侧相机：底面注册码对位
基础操作流程
开机：PC 上电 → 主机上电 → 启动 iPC → 伺服上电 / 安全复位 → 回零
任务准备：新建任务 → 图层设置 → 生产参数 → 速度 / 纹路 → 真空分区
执行：上料 → 真空吸附 → 启动运行
关机：退出 iPC → 主机断电 → PC 断电
任务与高级工艺
1. 基础工艺
瓦楞生产、铣削生产、绘图
铣削必须用高品质模式
2. 高级工艺
工艺 要点
真空优化 关闭无关区域，覆盖空余台面
厚料裁切（45–50mm） 关闭厚度测量、关闭顶面参考
硬纸板加工 铣削→振动刀→铣削三步
多道次 Multi‑pass 分层裁切 / 压痕 / 铣削
反向加工：标尺 / 相机 翻面加工，相机读取注册码
多区域生产 MZP 多工位并行，提高效率
刀具系统（核心）
1. 主力刀具单元
单元 用途 关键参数
HDU 重型单元 压痕、V 槽、重型刀 下压力50kg
Dual HDU 双工位 双工具并行 支持压痕 + 打孔
VariAngle 变角单元 **0–60°** 任意 V 槽 步距0.5°
HPMU 大功率铣削 3kW、6 万转、水冷 夹头3/6/8mm
HF VibraCut 高频振动，厚瓦楞 12000RPM
2. 专用刀具
盲文刀：凸点制作，配合铣削打孔
PressCut： vinyl 裁切，压力40–700g
RotaCut：薄料裁切，≤2mm
CorruSpeed：瓦楞专用，高速低撕裂
泡沫刀 FCU：软质泡沫，关闭厚度检测
3. 刀具校准（必做）

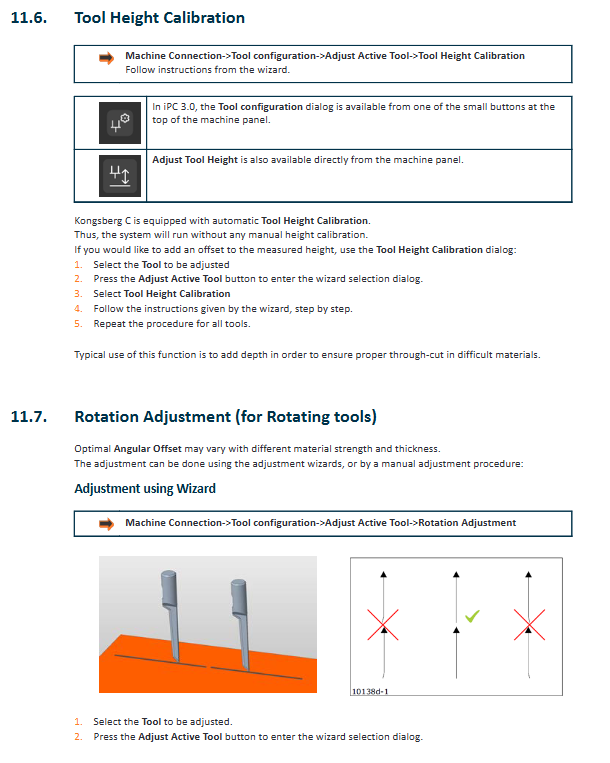

高度校准：自动测量，可加偏移
旋转校准：与运动方向相切
中心偏移：路径居中
滞后 Lag：圆刀补偿，0–19mm
角度校准：VariAngle 自动校准
系统校准（服务级）
注册台面尺寸、X1/X2 角度、测量站、标尺位置
主原点、台面映射、真空配置、铣削单元、传送带
台面参考：每次换刀 / 调整后执行
维护保养
1. 周期表
周期 内容
每日 清洁台面、吸尘、检查空气过滤
每周 导轨清洁上油、光电清洁、排水
每月 齿轮补脂、齿条润滑、真空孔疏通
2. 外设维护
i‑BF/i‑MS：吸盘清洁、润滑、过滤器排水
USC 相机：镜头清洁、黑色胶带检查
卷料 / 收卷机：滚轮、急停、张力检查
保险丝更换（关键规格）
部位 规格
MPU 主电源 T6.25A/T8A/T15A（6.3×32mm）
X/Y 轴驱动器 T10A（5×20mm）
工具熔断 Nano 型 T0.5A–T4A
冷水机 230V：T1A；115V：T2A
自动化单元核心
1. i‑BF 上料机
最大板厚：50mm，速度：2 张 / 分钟
吸盘、龙门、安全防撞、自动寻堆
安全：急停、 bumper、禁止伸入
2. i‑MS 收料机
与裁切机以太网联动
吸盘 plenums 抓取整板 + 废料堆叠
3. MRF 电动卷料机
Autogrip 轴、边缘纠偏、 dancer 张力控制
支持超长幅面分段加工
4. USC 底侧相机
读取底面注册码 / 条码
自动对位、提升精度，配合上料机使用
关键问题
问题 1：HPMU 大功率铣削单元的核心安全规则与操作禁忌是什么？
答案：
必须护目 + 护耳，专人值守，禁止无人运行
主轴停稳（红灯完全熄灭）方可接触刀具
真空吸尘器不可过满，否则有火灾风险
禁止空夹头运转，必须装假刀
安装收卷机时严禁开启铣削
刀具伸出长度尽量短，夹持有 **≥20mm**
问题 2：VariAngle 变角刀的核心能力、适用范围与关键加工参数是什么？
答案：
核心能力：0°~60° 连续可调，步距0.5°
适配材料：最大厚度0° 直切 30mm、45° 切 20mm、60° 切 16mm
关键参数：标准适配器滞后19mm，长适配器9.7mm
加工模式：V‑notch Cut 单切、Crease 双折、Waste Cut 废料切
折叠角度公式：折叠角 = 180°−2× 切角
问题 3：i‑BF 自动上料机无法正常取板（Fail to pick）的常见原因与排查步骤是什么？
答案：
真空不足：检查压力 **≥50PSI（3.45bar）**、吸盘破损 / 漏气
取料行程不足：增加Pick Sheet Additional Travel（0–50mm）
建压时间太短：延长Delay to Build Vacuum
真空阈值过低：将Low Vacuum Set Point调高约 20mmHg
柱塞传感器故障：检查传感器与吸盘浮动是否顺畅
