Schneider Telemecanique TSX17 微型 PLC 通信模块
时间: 2026-04-28浏览次数：
Schneider Telemecanique TSX17 微型 PLC 通信模块
Schneider Telemecanique TSX17 微型 PLC 通信模块
产品与适用系统
围绕TSX17‑20 微型 PLC的通信扩展模块展开，属于施耐德 Telemecanique 微型 PLC 系列。
适用主机：TSX17‑20
必须搭配：PL7‑2 语言卡（TSX P17 20 FC2/FD2 等）

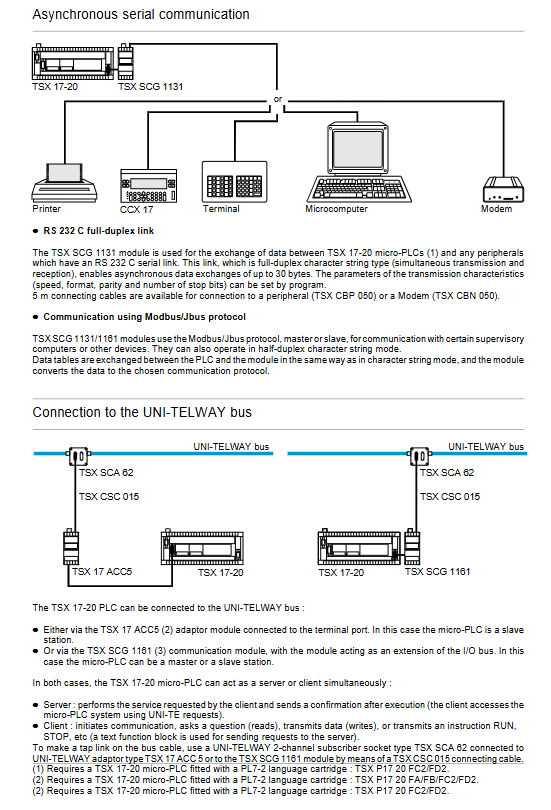

用途：串口外设连接、Modbus/Jbus 通信、UNI‑TELWAY 总线组网

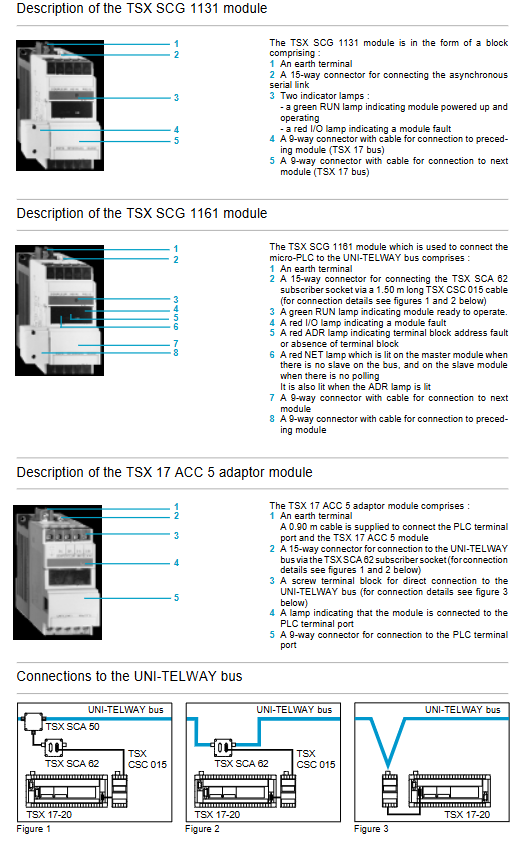

核心通信模块说明
1. TSX SCG 1131（RS232C 通信模块）
接口：RS232C 全双工异步串口
协议：Modbus/Jbus（主 / 从站）、字符串模式
传输：最大30 字节
波特率：150~19200bps（程序可设）
指示灯：绿 RUN、红 I/O 故障
连接外设：打印机、触摸屏、电脑、调制解调器
2. TSX SCG 1161（UNI‑TELWAY 总线模块）
用途：接入UNI‑TELWAY工业总线
角色：主站或从站
指示灯：RUN、I/O 故障、ADR 地址、NET 网络
结构：扩展 I/O 总线方式接入
3. TSX 17 ACC5（UNI‑TELWAY 适配器）
用途：将 PLC 串口转为UNI‑TELWAY 从站
连接：直接接 PLC 终端端口
限制：只能做从站，不兼容 FIPWAY 模块
通信规格参数
项目 参数
通信方式 RS232C、Modbus/Jbus、UNI-TELWAY
波特率 150 ~ 19200 bps（可编程）
单次最大传输 30 字节
数据格式 位长、校验、停止位 程序可配置
工作模式 全双工 / 半双工、主站 / 从站、服务器 / 客户端
连接配件与线缆
配件型号 用途 长度
TSX CBP 050 外设接 SCG1131 5m
TSX CBN 050 Modem 接 SCG1131 5m
TSX CSC 015 SCA62 接 SCG1161/ACC5 1.5m
TSX SCA 62 UNI-TELWAY 2 路分支接头 -
TSX CSA 100/200/500 屏蔽双绞总线电缆 100/200/500m
工作模式与机制
服务器 / 客户端模式
服务器：响应请求、执行并回传
客户端：主动读 / 写、发 RUN/STOP 指令
文本功能块（TXT）
用于配置通信参数、发起收发请求。
状态字 + 命令字
监控通信状态、中断传输、切换备用状态。
关键问题与答案
问题 1：TSX SCG 1131 模块的核心能力与限制是什么？
答案：核心能力：支持RS232C 全双工和Modbus/Jbus 主 / 从站，可连接电脑、触摸屏、调制解调器，波特率 150~19200bps 可编程。限制：单次数据传输最大30 字节，仅支持串口方式，不能接入 UNI‑TELWAY 总线。
问题 2：TSX17‑20 接入 UNI‑TELWAY 总线有哪两种方式？区别是什么？
答案：
TSX 17 ACC5 适配器：接 PLC 终端口，只能做从站。
TSX SCG 1161 模块：扩展 I/O 总线接入，可做主站或从站，功能更强。
问题 3：为什么 TSX17‑20 使用通信模块必须搭配 PL7‑2 语言卡？
答案：因为通信参数（波特率、校验、格式）与发送接收逻辑，需要通过PL7‑2 编程软件用功能块配置与调用；无语言卡则无法加载通信程序，模块不能工作。
