GE DC Drives（BCH 系列）直流调速器
时间: 2026-04-28浏览次数：
GE DC Drives（BCH 系列）直流调速器
GE DC Drives（BCH 系列）直流调速器
产品定位
GE 直流调速器（DC Drives）升级 / 替换方案手册，面向造纸、矿山、冶金、起重等重工行业，提供模块化、开放式架构的直流驱动升级方案，核心采用PECe 控制器 + PIBe 功率接口板 + P80i 软件平台，支持EtherCAT、Profinet、Modbus TCP等通用协议，可保留原有功率单元仅升级控制部分，实现20 年平台兼容、无风扇无电池、宽温 - 20~60℃运行，大幅降低备件与停机成本，提供24/7 全球服务与远程诊断，帮助用户延长直流系统寿命、推迟更换交流方案。

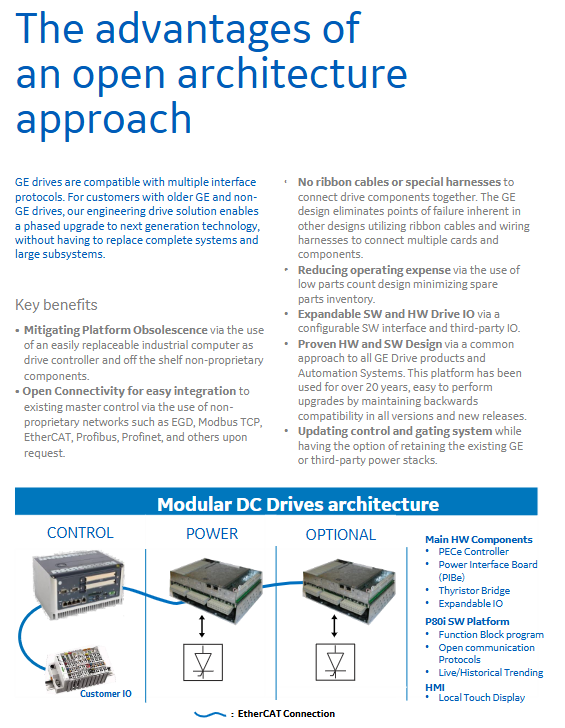

开放式架构核心优势
缓解设备过时
采用标准工业计算机 + 通用组件，无需专有硬件。
开放互联
支持 EGD、Modbus TCP、EtherCAT、Profibus、Profinet。
高可靠性
取消扁平电缆 / 专用线束，减少故障点。
低成本运维
低器件数量设计，减少备件库存。
平滑升级
可保留原有功率柜，仅升级控制与触发系统。
20 年稳定平台
全系列软件硬件向下兼容。
硬件模块化架构
组件 核心规格 关键优势
PECe 控制器 双核 CPU；-20~60℃；无风扇、无电池；5× 以太网、2~4×PCI、多串口 强固、宽温、免维护、易扩展
PIBe 功率板 24 铜 / 32 光纤输出；8DI/4DO；8AI/4AO；编码器输入 直接驱动晶闸管，高精度触发
EtherCAT I/O 实时同步、低周期、高并发 高速 IO，布线简化
BDM4 功率单元 BDM4-250/525/1200；575VAC/700VDC 风冷，大功率，UL/CE 认证
BDM4 风冷功率驱动器规格
型号 功率 kW 电流 (150%/60s) 电流 (200%/60s) 重量 kg
BDM4-250 183 335.5A 447.3A 606.8
BDM4-525 357 480A 710.9A -
BDM4-1200 846 1097A 747.7A -

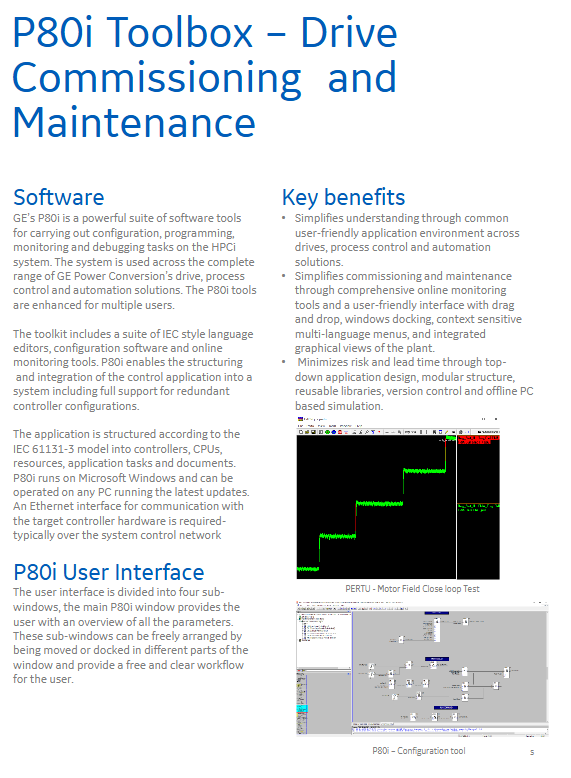

P80i 软件平台
标准：IEC 61131-3 功能块编程
工具：配置、调试、监控、趋势、报警
运行：Windows 系统，以太网连接控制器
优势：统一界面、模块化、可仿真、支持冗余
界面：HMI 触摸屏，替代传统仪表与按钮
通信与扩展能力
实时总线：EtherCAT
工业以太网：Profinet、Modbus TCP、EGD
现场总线：Profibus、CANopen
反射内存（高速同步）可选
应用行业
造纸、矿山、金属冶炼、橡塑、物料搬运
典型设备：轧机、卷取机、造纸机、起重机、提升机
全球服务与支持
24/7/365 全球客服中心
Visor Connect 远程诊断
备件管理、健康检查、培训、老旧设备升级
全球工程师快速响应
关键问题与答案
问题 1：GE DC 升级方案最大的工程价值是什么？为什么能减少停产风险？
答案：最大价值是可以只更换控制部分，保留原有功率柜（晶闸管桥），无需整体拆换；同时采用无排线、无电池、无风扇的高可靠设计，故障点更少，改造工期短，对生产影响最低。
问题 2：PECe 控制器相比传统 PLC / 直流调节器有哪些关键耐用性优势？
答案：
工作温度 -20℃ ~ +60℃ 宽温
无风扇、无电池，免维护
工业级架构，适应重工恶劣环境
多网口多 PCI，扩展能力强
问题 3：P80i 软件在直流驱动调试中能实现哪些核心功能？对用户有什么好处？
答案：核心功能：
IEC61131-3 功能块编程
在线监控、实时趋势、报警记录
离线仿真、冗余配置、参数管理
好处：
统一软件平台，降低学习成本
模块化编程，提高调试效率
仿真减少现场试车风险
全生命周期维护更简单
