NI cDAQ-9178 USB CompactDAQ机箱
NI cDAQ-9178 USB CompactDAQ机箱

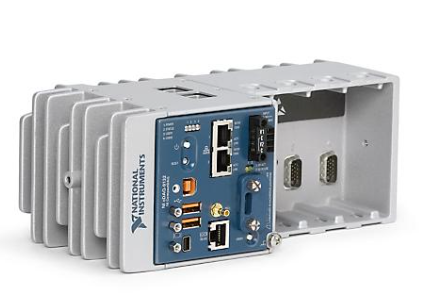

National Instruments cDAQ-9178是一款8插槽USB CompactDAQ机箱，专为使用C系列模块构建的混合测量系统而设计。它为CompactDAQ系统提供多个模块插槽、与主机的USB连接以及集成的定时和同步功能。机箱支持各种测量模块，包括模拟输入、模拟输出、数字I/O、计数器、温度、应变以及声音和振动模块。
八槽格式使cDAQ-9178适用于在单个机箱中需要多种测量类型的应用。工程师可以将电压输入、温度、电流、数字信号和计数器组合在一起，同时使用一个USB连接到主机。这种灵活性支持实验室测试、工业监控、自动化测试夹具和需要紧凑但可扩展的采集平台的研究系统。
八插槽模块化架构
cDAQ-9178为兼容的C系列模块提供了八个插槽。这使得工程师能够构建一个符合测试要求的测量系统，而无需为每种信号类型添加单独的仪器。可以根据信号范围、隔离度、分辨率、采样率和连接器类型选择模块。机箱提供机械和电气接口，并管理与主机的通信。
机箱有八个插槽，可以在一个系统中支持混合测量任务。例如，测试站可能使用电压和温度的模拟输入模块、继电器状态的数字模块和编码器信号的计数器模块。这种集成减少了布线并简化了软件配置，因为所有模块都是通过一个机箱访问的。
USB连接和主机接口
cDAQ-9178使用USB连接到主机。USB连接简化了系统设置，并允许机箱与笔记本电脑、台式电脑和工业计算机一起使用。主机运行应用软件并存储数据，而机箱处理模块通信和定时。当计算机必须远离测量点时，这种架构非常有用。
对于便携式或台式系统，USB链路提供了一种直接的连接。对于较大的系统，多个机箱可以与单独的USB端口一起使用，也可以通过满足所需带宽和同步需求的系统设计来使用。工程师在规划系统时应验证主机USB功能和电源要求。
定时和同步
cDAQ-9178包括用于CompactDAQ模块的集成定时和同步功能。这些功能支持跨多个模块和通道的协调采集。工程师可以使用硬件定时、触发器和共享时钟来对齐测量值。当比较来自不同模块的信号或在多个传感器上捕获事件时，这一点很重要。
时序配置取决于模块类型和应用要求。一些测量需要同时采样，而另一些则可以使用多路扫描。机箱为模块定时提供了基础设施，软件配置定义了采集行为。精心规划有助于确保时间关系得以保留。
软件和应用程序开发
cDAQ-9178设计用于与NI数据采集软件和标准编程环境配合使用。工程师可以配置通道、设置采样率、创建触发器、记录数据和构建用户界面。机箱和模块在软件中表现为一个测量系统，允许在不同的CompactDAQ配置中重用代码。
对于自动化测试，底盘可以集成到控制刺激、获取响应和评估结果的测试序列中。对于监控应用程序，它可以运行连续采集并将数据记录到磁盘。软件工作流程可以适应实验室研究、生产测试和工业诊断。
应用程序
cDAQ-9178适用于混合信号测试、传感器监测、汽车零部件验证、航空航天测试、工业自动化、能源研究和教育实验室。在生产夹具中，它可以在一个测试周期内获取电气和物理测量值。在实验室中，它可以通过更改模块和软件配置来支持多个实验。
当系统必须随着时间的推移而增长时，八槽机箱也很有用。工程师可以从几个模块开始，并随着测试需求的扩展添加更多模块。这种模块化增长路径有助于保护初始投资，并支持不断变化的测量需求。
