NI 9229隔离模拟输入模块
NI 9229隔离模拟输入模块

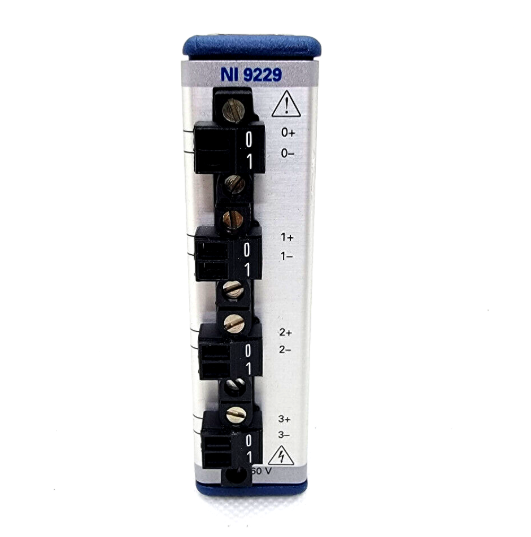

National Instruments NI 9229是一个四通道模拟输入模块，具有通道间隔离功能，适用于CompactDAQ和CompactRIO系统。它设计用于测量高达60V的电压信号，具有24位分辨率和同时采样。通道间隔离架构允许每个输入使用自己的参考进行操作，这有助于工程师将来自不同设备、电源域和传感器电路的信号连接到一个测量机箱。
隔离电压测量在工业和电气测试系统中很重要，在这些系统中，接地电位可能不同，或者故障条件可能会在通道之间耦合噪声。NI 9229通过分离输入通道并提供高分辨率采集来解决这些问题。它适用于电池监测、电力电子测试、工业控制信号测量和传感器表征。
通道间隔离
这种NI 9229配置的定义特征是信道到信道隔离。四个模拟输入通道中的每一个都与其他通道和系统侧隔离。这减少了接地回路问题，并允许具有单独参考的传感器连接到同一模块。它还有助于保护测量系统免受信号源之间电压差的影响。
隔离并不能取代适当的安全设计。工程师应验证工作电压、瞬态条件、接线绝缘和外壳要求。该模块应在其指定的限制范围内使用。在测量来自不同设备的信号时，应了解并记录每个通道的参考，以避免意外的共模条件。
四通道电压测量
NI 9229提供四个电压输入通道，输入范围为60 V。该系列支持多种工业电压、电池模块电压、电源输出和传感器信号。24位分辨率提供了精细的测量细节，同时采样有助于保持通道之间的时序关系。该组合对于比较多个电压节点的动态测试非常有用。
该模块有四个隔离通道，可以监测系统的不同部分，而无需将它们的接地连接在一起。在电池测试中，每个通道可以测量单独的模块或电池组。在电力电子中，通道可以监测控制信号和输出轨道。在工业系统中，通道可以从具有不同参考的传感器和控制器获取信号。
信号质量和测量规划
高分辨率测量需要注意接线和接地。屏蔽电缆可以减少静电噪声，双绞线可以减少磁拾取。与开关电源、电机驱动器和大电流导体的分离提高了信号质量。应选择输入范围以匹配预期信号，同时保持分辨率。
同步采样支持相位和时序分析。工程师可以计算通道之间的差异，评估瞬态事件，并比较响应时间。软件滤波和平均可以进一步改善慢信号的结果。对于快速信号，在系统设计时应考虑采样率和抗混叠行为。
CompactDAQ和CompactRIO的使用
NI 9229是一个C系列模块，可用于兼容的CompactDAQ机箱和CompactRIO系统。在CompactDAQ中，它为基于USB或以太网的测量系统添加了隔离电压输入。在CompactRIO中，它支持嵌入式监控和本地处理。该模块可以与其他C系列模块组合，用于混合测量任务。
系统设计人员应验证机箱兼容性、插槽分配和电源预算。模块应安装在具有足够冷却和保护的位置。布线应避免应变和意外接触。对于网络系统，应根据活动通道的数量和采样率来规划数据吞吐量和存储。
