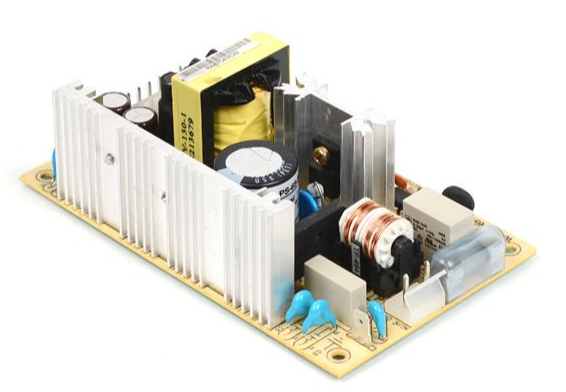

HITACHI PS6524开关电源
HITACHI PS6524开关电源
HITACHI PS6524是一款高性能开关电源，旨在为工业自动化系统提供稳定的24 VDC电源。其输出容量为2.5A，能够为各种负载供电，包括PLC、传感器、小型执行器和指示灯。该设备接受通用交流输入（100-240VAC），具有紧凑、纤薄的外形，可直接安装在标准DIN导轨上，节省了宝贵的面板空间。其坚固的结构和全面的保护功能确保了在苛刻环境中的长期可靠性。
主要特点
通用交流输入：100–240 VAC（50/60 Hz），带有源功率因数校正（PFC），可最大限度地减少谐波失真。
稳定的24 VDC输出：24 VDC±1%的调节，持续2.5 A（峰值3.5 A，持续5秒）。
高效：高达88%的效率可减少热量产生和能源成本。
综合保护：过载（110-150%）、短路（自动恢复）、过压（30-36 VDC停机）和过热保护。
LED状态指示灯：绿色LED表示输出正常，红色表示过载或故障。
DC OK继电器触点：C型继电器（1A/30VDC），用于远程监控输出状态。
紧凑型DIN导轨安装：宽度仅为45毫米，非常适合空间受限的机柜。
技术规格
输入电压：100–240伏交流电（50/60赫兹），140–340伏直流电
输出电压：24 VDC±1%
输出电流：2.5 A连续，3.5 A峰值（5秒）
纹波和噪声：≤50 mV p-p（20 MHz带宽）
效率：230 VAC满载时≥88%
保持时间：115 VAC时≥20 ms
保护：过电流、短路、过压、超温
工作温度：-10°C至+60°C（50°C以上降额）
尺寸（宽×高×深）：45×90×100毫米
认证：CE、UL 508、cUL、RoHS
应用程序
PS6524通常用于工业控制面板，为PLC机架、分布式I/O、现场传感器（接近度、压力）和小型直流电机供电。它也是为HMI、通信转换器和报警系统供电的理想选择。DC OK继电器可以连接到PLC输入端，以便在电源故障时触发警报，从而延长系统正常运行时间。
集成和安装
电源卡扣在标准的35毫米DIN导轨（TS35）上，不需要安装工具。输入和输出端子有明确的标记，最多可容纳2.5平方毫米的电线。该装置可以安装在任何方向，但应保持适当的通风。多个PS6524单元可以并联以实现冗余（使用外部二极管），也可以串联以实现更高的电压（高达48 V）。
可靠性和环境合规性
PS6524的设计符合工业标准，经过电气快速瞬变、浪涌和静电放电抗扰性测试（IEC 61000-4）。它在高达60°C的环境温度下可靠运行（降额），并防止短期冷凝。该装置符合RoHS标准，并带有CE和UL标志，可在全球范围内使用。
日立PS6524开关电源凭借其紧凑的尺寸、高效率和强大的保护，是确保任何工业自动化项目中可靠配电的绝佳选择。
