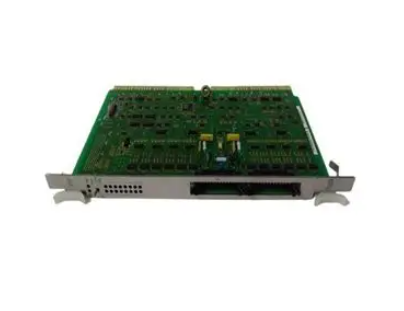

HITACHI LYD105A数字输入模块
HITACHI LYD105A数字输入模块
HITACHI LYD105A是一款高性能数字输入模块，专为与日立系列可编程逻辑控制器（PLC）无缝集成而设计。它提供16个独立的输入通道，每个通道都能够接受来自接近传感器、限位开关和按钮等现场设备的24 VDC信号。该模块专为在恶劣的工业环境中可靠运行而设计，具有现场和逻辑侧之间的光学隔离功能，以及内置的EMI/RFI滤波功能，可防止误触发。
主要特点
16通道高密度输入：最大限度地提高单个插槽的I/O容量，减少面板空间和整体系统成本。
宽输入电压范围：接受标称24VDC（12-30VDC），带极性保护，与大多数工业传感器兼容。
高速响应：典型响应时间小于1ms，适用于高速计数和位置检测。
光隔离：现场和逻辑电路之间的1500 VAC隔离确保了安全性和抗噪性。
LED状态指示灯：每个通道都有一个明亮的LED，用于快速直观地确认输入状态，简化故障排除。
可拆卸接线板：便于接线和模块更换，而不会干扰现场接线。
技术规格
输入数量：16（可通过普通接线选择输入/输出）
输入电压：标称24 VDC（工作范围12–30 VDC）
输入电流：24 VDC时通常为5 mA
开启电压阈值：≥15 VDC
关断电压阈值：≤5 VDC
响应时间：OFF→ON≤0.5ms，ON→OFF≤0.5毫秒
隔离：现场和逻辑之间为1500 VAC，组之间为500 VAC
工作温度：-20°C至+60°C
认证：CE、UL、cUL
应用程序
LYD105A广泛应用于自动化装配线、包装机械、物料搬运系统和过程控制，在这些领域，可靠的数字信号采集至关重要。它通过背板直接与日立PLC连接，为逻辑执行和监控提供实时数据。其快速响应使其成为需要精确计时的应用的理想选择，如输送机跟踪和机器安全联锁。
集成和配置
当安装在兼容的日立PLC机架中时，LYD105A会被CPU自动识别。I/O映射和过滤器设置可以使用日立的编程软件（例如Pro-H或EC Runner）进行配置。该模块支持下沉和下沉/寻源布线配置，使工程师能够灵活连接各种传感器类型。诊断信息，包括模块状态和通道故障，可通过PLC的诊断菜单访问。
可靠性和环境合规性
LYD105A专为承受工业极端环境而设计，可在-20°C至60°C的温度范围内可靠运行，并按照IEC标准耐振动和冲击。其保形涂层电路板可防止潮湿和腐蚀性环境。该模块符合CE和UL安全要求，确保在全球市场上的安全运行。
凭借其稳健的设计和高速性能，日立LYD105A数字输入模块是在要求苛刻的自动化应用中扩展PLC数字输入功能的可靠选择。
