HIMA X-DO2401数字输出模块

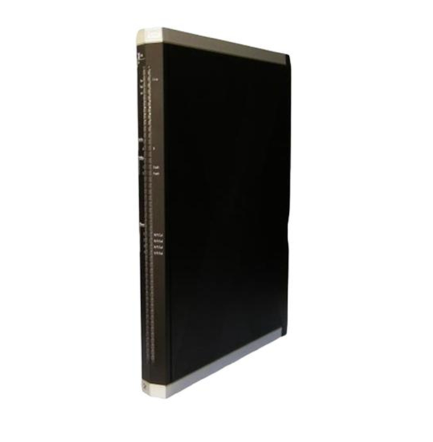

HIMA X-DO2401数字输出模块（985210203）
HIMA X-DO2401（订单号985210203）是专为HIMax安全系统设计的高密度故障安全数字输出模块。它提供24个独立的输出通道，每个通道能够切换高达0.5A的24VDC负载，如电磁阀、继电器、指示灯和小型执行器。该模块经过SIL 3应用认证，包括全面的保护功能，包括每个通道的短路和过载保护，以及用于开路负载检测的线路监测。其稳健的设计确保了在紧急停机、火气和其他关键安全功能中对现场设备的安全可靠控制。
主要特点
24个故障安全输出：高通道密度，用于控制单个模块中的多个执行器。
SIL3认证：符合IEC 61508的最高安全完整性等级。
每通道保护：具有自动关闭和恢复功能的短路和过载保护。
线路监测：开路负载检测（需要外部负载或上拉），以验证接线的完整性。
电流隔离：输出与隔离分组，以防止故障传播。
快速切换：典型输出延迟≤5ms。
热插拔：可以在系统运行时更换（在冗余配置中）。
技术规格
输出数量：24（每组8个，组间隔离）
输出电压：标称24 VDC（由现场电源供电）
输出电流：每通道0.5A，每组4A，共8A
保护：短路（自动关机）、过载、超温
ON电压降：在额定电流下≤0.5 V
截止漏电流：≤0.5mA
响应时间：≤5ms（典型）
隔离：组和背板之间500 VAC
功耗：来自5V背板的300mA+来自现场电源的负载电流
工作温度：-20°C至+60°C
认证：TÜV（SIL3）、CE、UL、ATEX（2区）
应用程序
X-DO2401用于过程安全应用，以驱动电磁阀（用于停机）、报警喇叭、信号灯和电机起动器等执行器。它非常适合紧急停车（ESD）、火气（F&G）和燃烧器管理（BMS）系统，在这些系统中，现场设备的可靠断电或通电至关重要。其高通道数减少了所需的模块数量，节省了机架空间并简化了布线。
集成和配置
该模块插入HIMax机箱的任何I/O插槽，并由安全CPU自动识别。使用HIMA的SILworX软件，工程师可以配置每个输出的行为，包括线路监测参数和通信丢失时的故障安全状态（断电或最后状态）。诊断数据，包括通道故障和短路事件，会报告给CPU进行报警处理和维护警报。
可靠性和环境合规性
X-DO2401专为连续工业使用而设计，符合IEC 61000-4抗扰度标准，并经过振动和冲击测试。它在-20°C至60°C的温度范围内可靠运行，并受到瞬态过电压保护。该模块符合RoHS标准，并获得TÜV、CE和UL认证，确保全球认可。
凭借其强大的输出驱动器、全面的诊断和SIL 3能力，HIMA X-DO2401（985210203）数字输出模块为要求最苛刻的安全仪表系统中的现场执行器提供了安全可靠的控制。
