HIMA X-DI3201数字输入模块

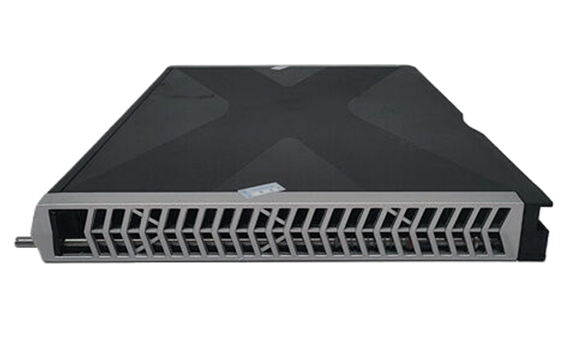

HIMA X-DI3201数字输入模块（985210201）
HIMA X-DI3201（订单号985210201）是专为HIMax安全系统设计的高密度故障安全数字输入模块。它为来自安全相关现场设备（如紧急停止按钮、限位开关、压力开关和接近传感器）的24 VDC信号提供32个独立的输入通道。每个通道都具有SIL 3功能，并包括全面的线路监测（开路和短路检测），以确保接线和连接传感器的完整性。该模块通过HIMax背板与安全CPU通信，为关键安全功能提供快速和确定的数据传输。
主要特点
32个故障安全输入：高通道密度节省了大型安全系统中的机架空间。
SIL3功能：适用于符合IEC 61508的SIL 3以下的应用。
线路监测：每通道检测开路、24V短路和0V短路；可通过软件配置。
电流隔离：通道通过隔离分组，以防止故障传播。
快速响应：典型输入延迟≤5ms，可配置滤波器。
热插拔：模块可以在系统运行时更换（在冗余配置中）。
技术规格
输入数量：32（每组8个，组间隔离）
输入电压：标称24 VDC（根据IEC 61131-2的3型）
输入电流：24 VDC时通常为3 mA
开启阈值：≥15 VDC
OFF阈值：≤5 VDC
线路监测：是，每个通道（需要外部电阻器）
响应时间：≤5ms（典型）
隔离：组和背板之间500 VAC
功耗：5V背板200mA
工作温度：-20°C至+60°C
认证：TÜV（SIL3）、CE、UL、ATEX（2区）
应用程序
X-DI3201广泛应用于过程安全应用，如紧急停车（ESD）、火气（F&G）和燃烧器管理（BMS）。它与现场传感器和按钮连接，提供安全可靠的信号采集。其高通道密度使其成为具有许多数字输入的大规模系统的理想选择，从而减少了所需的模块数量。
集成和配置
该模块插入HIMax机箱的任何I/O插槽，并由安全CPU自动检测。使用HIMA的SILworX软件进行配置，其中每个通道都可以分配一个安全功能，并且可以设置线路监测参数。该模块的诊断数据，包括通道状态和线路故障检测，可供CPU用于报警生成和故障排除。
可靠性和环境合规性
X-DI3201专为恶劣的工业环境而设计，符合IEC 61000-4抗扰度标准，并经过振动和冲击测试。它在-20°C至60°C的温度范围内可靠运行，并受到反极性和瞬态浪涌的保护。该模块符合RoHS标准，并获得了TÜV、CE和UL认证。
凭借其高通道数、线路监测和SIL 3能力，HIMA X-DI3201（985210201）数字输入模块可确保在要求最苛刻的安全应用中安全可靠地采集关键现场信号。
