HIMA F8652X中央处理器

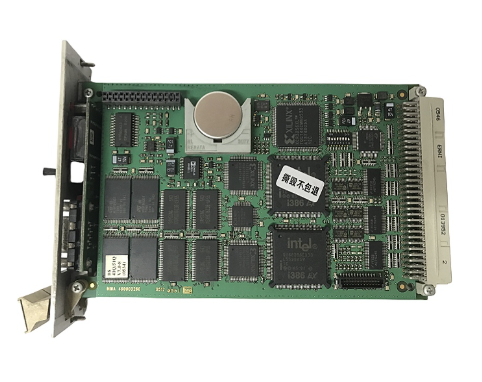

HIMA F8652X中央处理器（984865265）
HIMA F8652X（订单号984865265）是用于HIMax可编程安全系统的最先进的中央处理单元（CPU）模块。根据IEC 61508，它被设计用于处理要求SIL 3能力的最苛刻的安全仪表功能。F8652X配备强大的32位处理器和专用安全协处理器，执行循环时间低至5毫秒的复杂安全逻辑。它支持高可用性应用的冗余配置（1oo2D），并包括多个集成通信接口，可无缝集成到工厂安全网络中。该模块可在冗余模式下热插拔，确保最大的系统正常运行时间。
主要特点
SIL3认证：适用于过程安全的最高风险降低水平。
高处理速度：循环时间低至5毫秒，可对处理事件做出快速反应。
冗余就绪：可以作为单个CPU或1oo2D冗余对运行，并自动切换。
集成安全通信：四个以太网端口支持HIMA的安全以太网协议（SafetyNET）和Modbus TCP等标准协议。
扩展内存：64 MB应用程序内存（非易失性）和128 MB RAM，用于存储大型程序和数据。
全面诊断：持续自我监控CPU、内存、电源和通信，并提供详细的错误报告。
技术规格
处理器：32位RISC，400 MHz+安全协处理器
内存：64 MB闪存（用户程序），128 MB RAM
循环时间：≥5ms（可配置）
通信接口：4×以太网（10/100），2×RS-232（服务），2个安全背板连接器
电源：通过背板提供24 VDC±20%
安全完整性：符合IEC 61508的SIL 3，符合ISO 13849-1的PL e
工作温度：-20°C至+60°C
认证：德国莱茵TÜV、CE、UL、ATEX（2区）
应用程序
F8652X是炼油厂、石化厂、海上平台、发电站和管道中大型安全仪表系统的核心。它处理复杂的安全功能，如紧急停机（ESD）、火灾和气体检测（F&G）、燃烧器管理（BMS）和高完整性压力保护（HIPPS）。其高性能也适合需要快速逻辑解决的应用，例如涡轮机和压缩机的超速保护。
集成和编程
使用HIMA的SILworX工程工具进行编程，该工具支持IEC 61131-3语言，并包括经过认证的功能块。F8652X可以是分布式安全网络的一部分，该网络具有通过SafetyNET通信的远程I/O机架（例如F3xx I/O模块）。SILworX中配置了冗余配置，可自动处理同步和诊断。CPU还支持OPC UA，以便与更高级别的系统进行安全的数据交换。
可靠性和安全架构
F8652X采用1oo2架构，配备锁步处理器和比较逻辑，确保检测到任何单一故障，系统保持安全。内存保护包括ECC，通信路径受到持续监控。该模块满足SIL 3的所有要求，包括硬件容错（HFT 1）和系统能力（SC 3）。其坚固的设计和高MTBF确保了长期可靠的运行。
HIMA F8652X（984865265）CPU模块提供了在世界上要求最苛刻的工业过程中保护关键资产所需的性能、可靠性和安全性。
