FOXBORO P0926GU FBM230现场设备系统集成模块
产品详情

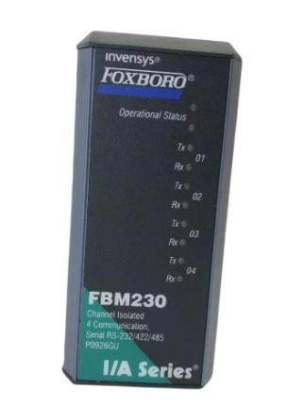

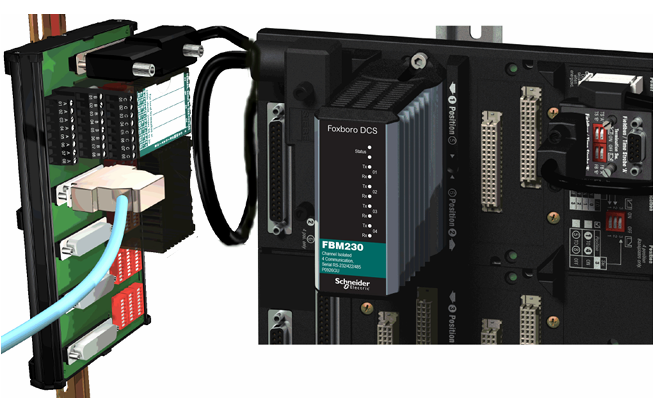

FOXBORO P0926GU FBM230现场设备系统集成模块
产品概述
FOXBORO P0926GU FBM230是福克斯波罗（FOXBORO）公司推出的一款高性能现场设备系统集成模块，隶属于Foxboro I/A Series分布式控制系统（DCS）家族，同时兼容Foxboro Evo™ DCS系统，是工业自动化领域中实现现场设备与控制系统数据交互的核心组件。该模块专为恶劣工业环境设计，具备强大的信号处理能力、灵活的通信配置功能和高可靠性，能够精准完成现场设备数据的采集、传输以及控制系统指令的下发，为工业生产过程的实时监控与精准控制提供稳定支撑。其核心定位是搭建现场I/O设备与DCS系统之间的串行通信桥梁，通过多协议支持和多端口灵活配置，实现不同类型现场设备的统一集成管理，广泛应用于石油化工、电力、冶金、制药、水处理等多个工业领域。
核心技术参数
1. 通信参数
- 通信接口：配备4个可独立配置的串行端口，每个端口可通过软件灵活设置为RS-232、RS-422或RS-485接口标准，同时支持10/100Mbps以太网接口，适配不同传输距离和拓扑结构的现场设备连接需求。
- 支持协议：全面兼容Modbus/TCP、Modbus RTU、HART、ASCII等主流工业通信协议，同时支持Foxboro专用现场总线协议，确保与I/A Series、Evo™等DCS系统及第三方设备的无缝对接。
- 通信速率：串行通信速率最高可达115.2kbps，以太网通信速率支持10Mbps/100Mbps自适应，能够满足工业现场大量数据的实时传输需求，保障控制指令的快速响应。
- 集成能力：可实现多达2000个DCI（Distributed Control Interface）块连接，能同时接入大量现场传感器、变送器及执行机构，将分散的设备数据集中整合至DCS控制数据库。
2. 信号处理参数
- 输入类型：支持多种模拟量输入信号，包括4-20mA直流电流信号、1-5V直流电压信号等，可直接适配温度、压力、流量、液位等各类标准传感器和变送器。
- 输出类型：提供4-20mA标准模拟量输出信号，能够直接驱动调节阀、变频器、电磁阀等各类执行机构，实现对生产过程的精准调节控制。
- 通道配置：采用多通道设计，通常包含8个输入通道或输出通道（具体以产品手册为准），可同时并行处理多个现场信号，提升系统集成效率和性价比。
- 测量精度：模拟量输入测量精度可达±0.1% FS（满量程），确保采集的过程参数准确可靠，为控制决策提供精准的数据依据；分辨率为16位，能够敏锐捕捉信号的细微变化，实现对过程参数的精细化监测。
3. 电源参数
- 供电电压：采用工业现场通用的24VDC直流供电，与常规工业电源系统兼容，简化供电线路设计与连接；支持宽电压波动范围，确保在电源电压轻微波动时仍能稳定工作。
- 功耗：正常工作功耗低于5W，属于低功耗工业组件，长期运行可有效降低能源消耗，符合节能环保要求。
4. 环境与物理参数
- 工作温度：可在-40℃至+70℃的宽温范围内稳定运行，能够适应寒冷地区户外安装、高温生产车间等极端温度环境，无需额外温控设备。
- 工作湿度：5%至95% RH（无冷凝），具备良好的防潮性能，可在造纸厂、污水处理厂等潮湿环境中可靠运行，避免湿度对设备性能产生影响。
- 防护等级：达到IP20防护等级，能有效阻挡灰尘和较大颗粒异物进入模块内部，保护核心电子元件免受损坏，延长设备使用寿命；部分场景下可通过配套防护外壳提升至IP65等级。
- 抗干扰能力：具备优异的电磁兼容性（EMC），可抵御工业现场的电磁干扰、射频干扰等，确保信号采集和传输的稳定性，减少数据失真和误报。
- 物理尺寸：长×宽×高约为115mm×75mm×35mm（具体以产品手册为准），结构紧凑小巧，采用模块化设计，可直接安装于标准DIN导轨或DCS系统机架中，节省安装空间。
- 重量：约0.45kg（不含安装附件），重量较轻，便于安装、拆卸和维护操作，降低工作人员劳动强度。
关键产品特点
1. 端口配置极致灵活
4个串行端口可独立配置为RS-232、RS-422或RS-485接口，同时兼容以太网接口，能够适配工业现场不同通信标准的设备，例如在同时存在传统RS-232传感器、RS-485总线型执行机构和以太网智能设备的场景中，可无需额外转换模块直接实现全连接，大幅提升系统集成的便捷性。此外，波特率、数据位、校验位等通信参数可通过软件灵活设置，进一步适配不同设备的通信需求。
2. 高集成与高兼容性
具备强大的系统集成能力，可实现2000个DCI块连接，能将分散在生产现场的大量设备数据集中整合至Foxboro DCS控制数据库，实现数据的统一管理和共享。同时，提供用于Modbus/TCP的OPC服务器，方便与第三方HMI/SCADA软件、PLC等设备集成，兼容Foxboro I/A Series、Evo™等主流DCS系统，降低新旧系统升级改造的难度和成本。
3. 恶劣环境适应能力强
采用高品质电子元件和坚固的外壳设计，经过严格的环境适应性测试，可在-40℃至+70℃宽温、5%-95%高湿度（无冷凝）环境中稳定运行，具备优异的抗电磁干扰、抗振动和抗腐蚀能力，能够满足G3级恶劣工业环境的使用要求，适用于石油化工、冶金等严苛工况。
4. 高可靠性与稳定性
模块采用冗余设计和故障自诊断功能，能够实时监测自身工作状态，当出现电源异常、通信中断等故障时，可及时向DCS系统发送报警信号，便于工作人员快速定位和处理问题。同时，高品质的制造工艺和严格的质量控制，确保模块长期连续运行的稳定性，平均无故障工作时间（MTBF）长，降低设备故障率和维护成本。
5. 安装维护便捷高效
采用模块化插拔式设计，可直接安装于标准DIN导轨或DCS机架，安装过程简单快捷，无需复杂的接线和调试工序。日常维护过程中，可通过DCS系统远程监测模块工作状态和参数，支持固件在线更新，无需拆卸模块即可完成升级；模块表面设计有状态指示灯，可直观显示电源、通信、通道工作状态，便于现场快速排查故障。
6. 实时响应与精准控制
具备高速数据处理和传输能力，以太网通信速率可达100Mbps，串行通信速率最高115.2kbps，能够确保现场数据实时上传和控制指令快速下发，系统响应延迟低。16位高分辨率和±0.1% FS的测量精度，可精准捕捉过程参数的细微变化，为控制算法提供精准数据支撑，实现对生产过程的精细化控制，提升产品质量和生产效率。
典型应用场景
1. 石油化工行业
在炼油厂、化工厂的生产过程中，用于连接反应釜、精馏塔、储罐等设备上的温度、压力、流量、液位传感器和变送器，实时采集关键工艺参数并上传至Foxboro DCS系统；同时将系统的控制指令下发至调节阀、泵等执行机构，实现对反应温度、压力、物料流量等参数的闭环控制，确保生产过程的稳定性和安全性，避免因参数波动导致的生产事故和产品质量问题。例如在某大型炼油厂的催化裂化装置中，通过FBM230模块实现对200余台现场设备的集中监控，大幅提升了装置运行的稳定性。
2. 电力行业
应用于发电厂、变电站等场所，连接发电机、变压器、开关柜等设备上的电流、电压、频率、功率因数等电气参数传感器，实时采集电网运行状态数据；同时控制开关设备、励磁调节器、冷却系统等执行机构，实现对电力生产和配电过程的实时监控和精准控制，保障电网的稳定运行，预防电力故障的发生。在某大型火力发电厂中，FBM230模块用于机组辅助系统的监控，实现了对水泵、风机等设备的远程控制和状态监测，提升了系统运行效率。
3. 制造业行业
集成到汽车制造、机械加工、电子生产等自动化生产线中，连接生产线设备（如机床、传送带、机器人）上的位置传感器、速度传感器、压力传感器等，实时采集设备运行状态、加工精度等数据；同时将控制指令下发至执行机构，实现对生产流程的自动化控制、设备联动和故障预警，提升生产效率，降低产品不良率。例如在某大型钢铁厂的轧钢生产线中，通过FBM230模块连接大量传感器和控制器，采集设备温度、压力、速度等数据并上传至DCS系统，操作人员根据实时数据进行调整，使生产线故障率降低30%，生产效率提升20%。
4. 水处理与环保行业
在自来水厂、污水处理厂中，用于连接水质监测传感器（如pH值、浊度、溶解氧传感器）、液位传感器、流量传感器等，实时采集原水、处理水、废水的水质参数和设备运行数据；控制加药泵、曝气风机、阀门等执行机构，调节水处理工艺参数，确保水质达标和处理过程稳定，同时实现对污水处理过程的节能优化控制。
5. 制药与食品饮料行业
在制药生产过程中，用于监测和控制反应罐的温度、湿度、压力、搅拌速度等参数，确保药品生产过程符合GMP标准；在食品饮料生产中，实时采集生产线上的温度、流量、液位等参数，控制杀菌设备、灌装设备等，保障产品质量和安全性，避免因工艺参数波动导致的产品变质或不合格。
安装与配置流程
1. 安装前准备
- 环境检查：确认安装环境符合模块要求，远离高温、高湿、腐蚀性气体、强振动和强磁场干扰源，确保控制柜内通风良好，环境温度、湿度在规定范围内。
- 设备检查：检查模块外观是否完好，无破损、变形或松动部件，确认接口端子、指示灯等部件正常；核对模块型号、产品编号（P0926GU）与订单一致，检查安装配件（如固定螺丝、导轨卡扣）是否齐全。
- 工具准备：准备螺丝刀、剥线钳、压线钳、万用表等安装和检测工具，确保工具符合工业操作规范。
- 资料准备：提前阅读模块用户手册、接线指南和DCS系统集成手册，熟悉安装步骤、接线规范和参数配置要求。
2. 硬件安装
- 模块固定：根据安装环境选择DIN导轨安装或机架安装，将模块平稳放入安装位置，使用配套螺丝或卡扣固定牢固，确保模块无松动，与相邻设备保持适当散热间距。
- 电源连接：按照接线指南将24VDC电源线正确连接至模块电源端子，注意区分正负极性，避免接反；连接完成后使用万用表检测电源电压是否符合要求，确保接线牢固可靠，防止电源接触不良或短路。
- 信号与通信接线：根据现场设备类型和接口配置，将传感器、变送器的信号线连接至模块相应的输入通道端子，执行机构的控制线连接至输出通道端子，注意区分信号类型和正负极；将串行通信线或以太网线连接至对应的通信端口，确保接线牢固，屏蔽层正确接地，减少信号干扰。
- 安装检测：安装完成后，再次检查所有接线是否正确、牢固，模块固定是否可靠，无多余线缆缠绕或挤压现象。
3. 软件配置
- 系统接入：在Foxboro DCS工程师站的组态软件中添加FBM230 P0926GU模块，设置模块地址、通信协议、总线类型等基础参数，确保模块与DCS系统控制站正常通信。
- 端口与通道配置：根据现场设备的通信需求，配置4个串行端口的接口类型（RS-232/RS-422/RS-485）、波特率、数据位、校验位等参数；设置输入/输出通道的信号类型、量程、报警阈值等参数，确保与现场设备匹配。
- DCI块配置：根据系统集成需求，配置DCI块连接参数，实现模块与DCS控制数据库的数据交互，设置数据采集周期、传输方式等参数。
- 组态下载与测试：完成配置后，将组态信息下载至模块和DCS控制站，重启模块使其进入正常工作状态；通过工程师站监测模块工作状态、通道数据和通信状态，进行信号模拟测试和控制指令下发测试，确保模块工作正常。
