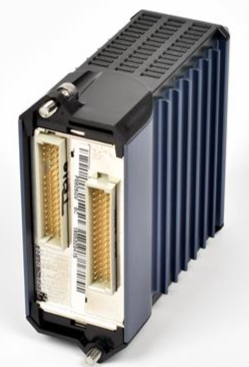

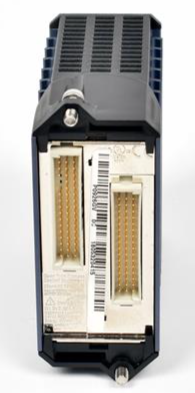

FOXBORO P0926GV FBM231现场设备系统集成模块
产品详情
FOXBORO P0926GV FBM231现场设备系统集成模块
产品概述
FOXBORO P0926GV FBM231是施耐德电气旗下Foxboro品牌I/A Series系列中的冗余型现场设备系统集成（FDSI）模块，核心功能是为双端口现场I/O设备与EcoStruxure™ Foxboro™分布式控制系统（DCS）之间提供串行通信接口，实现现场设备数据与控制系统的高效集成与交互。该模块采用冗余设计架构，通常以一对（主模块+跟踪模块）的配置形式部署，可实现模块级冗余备份，保障工业控制链路的连续性。其配备4个可软件配置的串行端口，支持多种串行通信标准，适配双端口设备的直接连接、调制解调器连接及RS-485多站连接等多种场景，且具备G3级恶劣环境适应能力，可直接现场安装，是工业自动化系统中连接分散现场设备与控制中枢的关键集成部件。
规格参数
核心参数：型号为P0926GV FBM231，设备类型为冗余型现场设备系统集成模块（FDSI），支持双端口现场I/O设备接入，配备4个可配置串行端口；
通信参数：每个端口可通过软件独立配置为RS-232、RS-422或RS-485标准；支持多站连接，最多可接入64个RS-485设备，或直接连接4个RS-232/RS-422设备；最大支持2000个DCI（分布式控制接口）块连接；
环境参数：适配G3级恶劣环境，工作温度范围-40°C至85°C，工作湿度5%~95%RH（非凝露），具备优异的防尘、抗振动及抗电磁干扰能力；
供电与连接：电源电压支持24V DC（工业标准供电），配备专用终端组件（TA），RS-422/RS-485接线采用压接螺钉或环形接线端子，RS-232接线配备标准DB-25公连接器；终端组件含每端口可选择的总线终端电阻及24位DIP开关（用于RS-232配置）；
物理规格：采用工业级金属外壳，尺寸适配Foxboro I/A Series标准模块安装导轨，重量约250g（含基础终端组件）；
合规与兼容：兼容Foxboro I/A Series及EcoStruxure™ Foxboro™ DCS系统，支持从协议库下载I/O软件驱动，可适配多种第三方设备协议；符合工业电子协会（EIA）相关串行通信标准。
性能特点
冗余备份保障：支持模块级冗余配置，一对FBM231模块分别作为主模块与跟踪模块协同工作，I/O驱动可实时检测心跳信号，故障时自动切换角色，也可通过SMDH手动切换，确保通信链路不中断；
端口配置灵活：4个串行端口可独立软件配置通信标准（RS-232/RS-422/RS-485），可将1-4个端口配置为单一逻辑端口并搭配冗余电缆，实现与双端口I/O设备的稳定对接，适配多样化现场设备连接需求；
广泛设备兼容：支持调制解调器连接（搭配RS-232接口）、RS-485多站连接及双端口设备直接连接，可接入本质安全型设备（需在终端组件与现场设备间部署）；通过可下载驱动支持多种协议，适配不同品牌第三方现场设备；
高效数据集成：可将分散现场设备的数据集中整合至Foxboro DCS控制数据库，实现现场设备状态监测、数据采集与控制指令下发的全流程闭环，最大2000个DCI块连接可满足大规模设备集成需求；
恶劣环境适配：具备G3级恶劣环境适应能力，可直接现场安装，无需额外防护箱体，适配石油化工、冶金等复杂工业场景的严苛运行条件；
安装维护便捷：配备清晰的端口标识与终端组件接线指南，驱动下载与参数配置通过DCS系统软件完成，无需现场编程；终端组件的DIP开关与端子设计简化接线调试流程，便于后期维护。
工作原理
FOXBORO P0926GV FBM231模块的核心工作逻辑是实现“现场设备-模块- DCS系统”的串行通信与数据集成。在冗余配置下，主模块与跟踪模块通过终端组件（TA）与双端口现场设备建立双向通信链路：主模块负责接收现场设备的输入数据并上传至DCS控制站，主、跟踪模块同时根据I/O驱动指令向现场设备写入输出数据；I/O驱动实时监测主模块运行状态（如心跳信号），当检测到主模块故障时，自动切换至跟踪模块接管工作，保障数据传输不中断。单个模块工作时，现场设备通过串行端口接入模块，端口根据预设配置匹配对应的通信标准（RS-232/RS-422/RS-485），模块通过下载的专用驱动解析现场设备协议，将模拟或数字信号转换为DCS系统可识别的数据格式，同时将DCS的控制指令转换为现场设备可执行的信号；终端组件的总线终端电阻可优化信号传输质量，DIP开关则用于精准配置RS-232接口的信号映射（如清除发送与请求发送的关联），确保通信稳定性。
