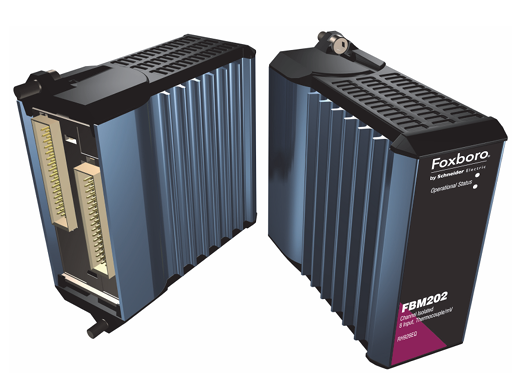

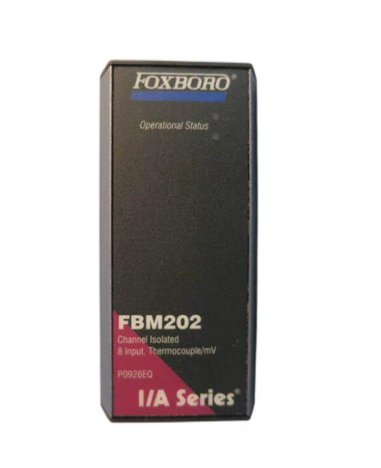

Foxboro FBM202 P0926EQ热电偶/mV输入模块
产品详情
Foxboro FBM202 P0926EQ热电偶/mV输入模块
产品概述
Foxboro FBM202 P0926EQ是施耐德电气旗下Foxboro品牌I/A Series系列中的高精度模拟输入模块，核心功能为接收现场热电偶或毫伏信号，并将其转换为稳定的数字信号，实现与分布式控制系统（DCS）的高效数据交互，为工业过程控制提供精准的信号采集支撑。该模块采用紧凑坚固的工业级设计，具备优异的抗干扰能力和环境适应性，可在恶劣工业场景下长期稳定运行，是连接现场传感设备与控制中枢的关键桥梁部件。其配备8个独立输入通道及1个隔离的RTD参考结补偿通道，支持标准热电偶信号接入与热电偶烧毁检测，广泛兼容基金会现场总线设备，适配多种工业自动化控制需求。
规格参数
- 核心参数：型号为FBM202 P0926EQ，输入类型支持热电偶、毫伏信号，配备8个热电偶输入通道+1个隔离RTD参考结补偿通道（用于端子温度感测）；
- 精度性能：测量精度达±0.03%满量程（±24µV），采用Sigma-Delta数据转换技术，每通道每25ms可提供新的模拟输入读数，支持可配置积分周期以消除过程噪声和电源频率干扰；
- 环境参数：工作温度范围-40°C至85°C，工作湿度5%~95%RH（非凝露），防护等级IP65，适配G3级恶劣环境；
- 供电与通信：电源电压支持110V或230V AC，部分规格支持24V DC供电，通讯接口兼容以太网总线及Modbus、Profibus DP、DeviceNet等现场总线协议；
- 物理规格：尺寸约为4.5×11.5×11.5cm（部分规格为4.2×4.5×6英寸，约10.7×11.4×15.2厘米），采用一次成型铝合金外壳，重量约100g；
- 合规标准：符合ISA S71.04标准，支持基金会Fieldbus系统，兼容所有基金会Fieldbus设备和工业级元件。
性能特点
- 高精度信号转换：搭载高精度A/D转换器与Sigma-Delta数据转换技术，结合可配置积分周期设计，有效滤除干扰信号，确保信号采集与转换的准确性和稳定性；
- 全通道电气隔离：每个输入通道均采用 galvanic（电）隔离设计，与其他通道及接地完全隔离，避免通道间信号串扰，提升抗干扰能力和系统安全性；
- 完善的保护功能：具备热电偶烧毁检测（上偏置）功能，可实时监测传感器故障状态；工业级元件选型与坚固外壳设计，具备优异的防尘、防水、抗冲击性能；
- 高可靠性与稳定性：支持冗余运行配置，部分规格具备热插拔功能，可在系统不停机状态下进行维护更换，保障生产连续性；完善的自诊断功能，可实时监测CPU状态、内存使用、电源电压及通信链路健康状况；
- 灵活适配性：支持多种标准热电偶信号接入，兼容多种现场总线协议，可与Foxboro I/A Series DCS系统及其他主流PLC、DCS系统无缝集成，适配不同工业场景需求；
- 易用性强：提供清晰的接线标识和用户友好的配置软件，简化安装、调试与维护流程；前面板配备红绿LED状态指示灯，可直观显示模块运行状态。
工作原理
Foxboro FBM202 P0926EQ模块的核心工作逻辑是实现“现场模拟信号-数字信号-控制系统交互”的全流程转换与传输。首先，现场热电偶传感器根据温度变化产生对应的热电势（毫伏级信号），该信号通过接线端子接入模块的8个输入通道之一；模块内置的RTD参考结补偿通道实时采集端子温度，对热电偶信号进行冷端补偿，消除环境温度对测量精度的影响；随后，信号经通道隔离电路处理后，送入高精度A/D转换器，通过Sigma-Delta数据转换技术将模拟信号转换为数字信号，并在可配置的积分周期内对数据进行平均处理，滤除过程噪声和电源频率干扰；处理后的数字信号通过以太网总线或现场总线协议，传输至分布式控制系统（DCS）或PLC的控制器单元，控制器执行控制逻辑后，将指令反馈至现场执行机构，实现工业过程的闭环控制。同时，模块实时执行自诊断程序，监测通道状态、电源稳定性及通信链路，若检测到热电偶烧毁等故障，立即向上位系统发送报警信号，并通过LED指示灯提示故障状态。
注意事项
- 安装规范：需严格按照产品手册要求进行接线，确保输入信号类型与通道配置匹配；接线前需断开电源，避免带电操作导致模块损坏或人员安全风险；模块应安装在通风良好、无剧烈振动、无强电磁干扰的环境中，远离高温热源和腐蚀性气体；
- 电源配置：根据模块规格选择适配的电源电压，避免电压过高或过低导致模块故障；电源线路需配备合适的保护装置（如保险丝），防止过载或短路影响模块运行；
- 冷端补偿：确保RTD参考结补偿通道的端子清洁无氧化，安装位置需靠近热电偶接线端子，避免温度梯度影响补偿精度；定期校准补偿通道，保障测量准确性；
- 维护与校准：定期对模块进行精度校准，校准周期建议遵循工业控制设备常规要求（如每年1次）；维护时如需插拔模块，需确认模块支持热插拔功能，非热插拔规格需先停机断电，避免损坏模块或系统数据丢失；
- 故障处理：若出现信号异常或报警提示，首先检查传感器接线是否松动、热电偶是否损坏，再通过上位系统查看自诊断故障信息，定位故障点后进行针对性处理；更换模块时，需确保新模块型号、规格与原模块一致，避免兼容性问题；
- 冗余配置：采用冗余运行配置时，需确保主备模块参数配置完全一致，定期测试冗余切换功能，验证切换可靠性，避免主备模块故障导致系统停机。
