FOXBORO PO916JS输入/输出模块
产品详情

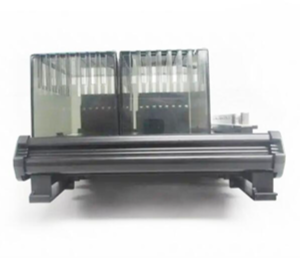

FOXBORO PO916JS输入/输出模块
产品概述
FOXBORO P0916JS是福克斯波罗（FOXBORO）公司专为I/A Series（智能自动化系列）分布式控制系统（DCS）研发的高性能输入/输出（I/O）模块，作为控制层与现场设备间的核心交互单元，其核心功能是实现工业生产过程中模拟量、数字量信号的双向传输——既采集现场传感器、变送器的监测信号，又将控制器下发的控制指令精准输出至执行器，构建“感知-控制-执行”的完整链路。该模块采用模块化与冗余化设计，具备信号隔离、抗干扰能力强等特点，能在石油化工、电力能源、冶金钢铁等严苛工业环境中稳定运行，是保障DCS系统高效协同的关键设备。
与常规I/O模块相比，P0916JS实现了模拟量与数字量信号的混合处理，支持热插拔与在线组态，无需中断系统运行即可完成模块维护与参数调整，同时深度适配FOXBORO I/A系列的通用数据库与工程环境，大幅提升了系统集成效率与运维灵活性，为工业控制的精准化与智能化提供有力支撑。
规格参数
基础信息
品牌/型号：FOXBORO P0916JS；系列：I/A Series；类型：混合I/O模块
专属适配I/A系列DCS，支持模拟量与数字量信号处理
供电参数
输入电压：24V DC ±15%；额定功耗：≤12W；支持双路电源冗余
宽电压适应工业供电波动，冗余设计提升运行可靠性
信号接口
模拟量输入（AI）：8路，4-20mA/0-10V可选；模拟量输出（AO）：4路，4-20mA；数字量输入（DI）：8路，干接点/PNP；数字量输出（DO）：4路，继电器输出
多类型信号接口，适配主流工业传感器与执行器
性能指标
AI测量精度：±0.05% FS；AO输出精度：±0.1% FS；采样周期：50ms/通道；通信协议：FOXBORO FBM总线/Modbus RTU
高精度信号处理，快速响应现场参数变化
物理与环境
外形尺寸：100mm×80mm×40mm；安装方式：DIN导轨/背板安装；工作温度：-20℃~+70℃；防护等级：IP20
模块化设计适配机柜密集安装，宽温适应复杂环境
安全与抗干扰
防爆等级：ExiaⅡCT5；绝缘电阻：≥1000MΩ；EMC标准：IEC 61000-4-2/3/4
满足防爆场景需求，抗干扰性能优异
性能特点
FOXBORO P0916JS依托FOXBORO在工业控制领域的技术积淀，结合混合I/O模块的功能需求，具备多项适配复杂工业场景的核心性能优势：
1. 混合信号处理能力：集成8路AI、4路AO、8路DI、4路DO接口，可同时处理温度、压力等模拟量参数与设备开关、阀门状态等数字量信号，实现“一模块多功能”，减少机柜内模块数量与布线复杂度，降低系统集成成本。
2. 高精度与快速响应：AI通道采用24位高精度A/D转换芯片，测量精度达±0.05% FS，可精准捕捉工艺参数的微小波动；AO通道输出精度±0.1% FS，确保执行器动作精准；50ms/通道的采样周期实现信号实时采集与输出，提升控制及时性。
3. 热插拔与在线维护：支持I/A系列系统热插拔功能，在系统带电运行状态下可安全完成模块插拔与更换，配合在线组态功能，无需中断生产即可修改信号类型、量程范围等参数，大幅减少非计划停机时间。
4. 全方位信号隔离与抗干扰：采用通道级全隔离设计——AI/AO通道与电源回路隔离、DI/DO通道与控制回路隔离，隔离电压达2500V AC；金属屏蔽外壳与EMC滤波电路，有效抵御工业现场电机、变频器产生的电磁干扰，确保信号传输稳定。
5. 灵活冗余与容错设计：支持双路电源冗余输入，主电源故障时5ms内自动切换至备用电源；模块支持双机冗余配置，通过FBM总线实现主备模块数据同步，主模块故障时备模块无缝接管信号处理功能，提升系统可靠性。
6. 便捷系统集成与组态：深度适配FOXBORO I/A系列的一站式工程环境，可直接接入系统通用数据库，支持图形化组态工具配置参数；同时兼容Modbus RTU协议，可与第三方PLC、SCADA系统互联，提升系统扩展灵活性。
7. 宽域环境与防爆适配：-20℃~+70℃的工作温度范围适配寒冷户外与高温机房环境；ExiaⅡCT5防爆等级使其能直接用于化工Zone 0危险区域，无需额外防爆防护，拓展应用场景。
工作原理
FOXBORO P0916JS输入/输出模块的工作核心是“信号采集-数据处理-指令输出-通信交互”的闭环流程，通过模块化电路设计与协议解析，实现控制层与现场设备的双向数据传输，具体工作机制如下：
1. 多类型信号采集：AI通道接收现场传感器（如压力变送器、温度传感器）输出的4-20mA/0-10V模拟信号，经信号调理电路滤波降噪后传输至A/D转换器；DI通道采集设备干接点或PNP信号，通过光电隔离电路转换为数字逻辑信号，避免外部干扰侵入。
2. 数据处理与协议转换：A/D转换器将模拟信号转换为数字信号后，由核心MCU通过线性化、温度补偿算法修正测量误差，转换为实际物理量；MCU将处理后的模拟量数据与DI数字量状态，按FOXBORO FBM总线协议格式封装，通过背板总线上传至控制器。
3. 控制指令接收与输出：MCU通过FBM总线接收控制器下发的控制指令，解析后分路处理——AO通道将数字控制信号经D/A转换器转换为4-20mA模拟信号，输出至调节阀、变频器等执行器；DO通道根据指令控制继电器吸合/断开，实现设备启停、阀门开关等动作。
4. 通信与冗余控制：模块通过FBM总线与控制器实时通信，上传采集数据与模块运行状态，接收组态参数与控制指令；双模块冗余时，主备模块通过专用同步链路实时同步数据与配置信息，主模块故障时，备模块立即接管信号采集与输出功能，切换时间＜10ms。
5. 自诊断与故障报警：内置自诊断模块实时监测各通道信号完整性、A/D/D/A转换器工作状态、电源电压及总线通信情况；当检测到信号断路、输出短路、通信中断等故障时，立即触发状态指示灯报警，并将故障代码上传至控制器，便于工程师快速定位问题。
6. 电源冗余保障：双路电源监测电路实时检测主备电源电压，当主电源电压低于21.6V DC时，自动切换至备用电源供电，切换过程无信号中断；电源回路具备过流、过压保护功能，避免供电异常损坏模块内部电路。
注意事项
为确保FOXBORO P0916JS输入/输出模块安全稳定运行，充分发挥其信号处理与控制功能，安装、使用及维护过程中需遵循以下注意事项：
- 安装与布线规范：模块安装需预留≥5cm散热空间，避免与大功率发热设备紧贴；模拟量信号线缆采用屏蔽双绞线，与动力电缆间距≥50cm，弯曲半径不小于电缆直径的8倍；DI/DO线缆需远离高频干扰源，继电器输出回路需配置续流二极管，防止电弧损坏模块。
- 信号接入与组态：接入AI/AO信号前需确认信号类型与通道配置一致，严禁接入220V AC等高压信号；组态时需根据传感器量程准确设置AI通道量程范围，AO通道需匹配执行器额定信号，避免参数不匹配导致测量或控制误差。
- 电源与接地操作：双路冗余电源需接入独立供电回路，确保主备电源无关联故障；模块外壳与信号屏蔽层需可靠接地（接地电阻≤4Ω），提升抗干扰性能；电源正负极不可接反，否则会触发过压保护并烧毁电源电路。
- 热插拔与维护要点：热插拔操作前需确认模块处于“离线”状态，避免在数据读写高峰期插拔；定期（每季度）检查接线端子紧固性，防止振动导致接触不良；每半年对模块进行精度校准，校准前需预热30分钟，确保测量准确性。
- 防爆与环境防护：在防爆区域安装时，需使用防爆密封接头连接线缆，螺纹啮合长度≥6扣，严禁私自拆卸模块外壳；高粉尘环境需定期清理模块通风口，沿海地区需对模块进行防盐雾处理，避免金属部件腐蚀。
- 故障处理规范：出现故障时先通过控制器查看故障代码，区分是通道故障还是模块整体故障；单通道故障可通过组态禁用该通道，使用备用通道替代；模块整体故障需启用备用模块，故障模块返厂维修，禁止私自拆解。
- 安全操作：带电维护时需佩戴绝缘手套，避免直接接触模块引脚与接线端子；在防爆区域进行维护时，需严格遵守动火作业规定，使用防爆工具，确保现场无易燃易爆介质泄漏。
应用场景
FOXBORO P0916JS输入/输出模块凭借其混合信号处理能力、高可靠性及宽环境适应性，广泛应用于各类工业控制系统的现场信号交互场景，核心应用包括：
1. 石油化工行业反应控制：在炼化装置的反应釜控制系统中，模块AI通道采集反应温度、压力、液位信号，DI通道采集安全阀状态、搅拌电机运行信号，将数据上传至I/A系列控制器；控制器下发的控制指令经AO通道输出至进料调节阀，DO通道控制搅拌电机启停，实现反应过程闭环控制，适配防爆环境要求。
2. 电力行业机组监控：在火电厂锅炉给水系统中，模块AI通道采集给水流量、水温、汽包水位信号，DI通道采集给水泵状态、阀门开关信号；AO通道控制给水调节阀开度，DO通道实现给水泵联锁启停，配合冗余配置确保发电过程稳定，避免锅炉缺水或满水事故。
3. 冶金钢铁行业轧机控制：在热轧生产线的轧机控制系统中，AI通道采集轧辊温度、轧制压力信号，DI通道采集轧机转速、钢板位置信号；AO通道控制轧辊压下量调节油缸，DO通道控制钢板输送辊道启停，实现轧钢厚度精准控制，适配高温、高振动环境。
4. 制药行业GMP生产控制：在药品发酵车间，模块AI通道采集发酵罐温度、pH值、溶解氧浓度，DI通道采集灭菌设备状态；AO通道控制蒸汽调节阀与搅拌速度，DO通道控制进料泵启停，其高精度测量与数据记录功能满足GMP认证要求，确保药品质量稳定。
5. 水处理行业工艺控制：在污水处理厂的曝气系统中，AI通道采集曝气池溶解氧、污水流量信号，DI通道采集风机运行状态；AO通道控制风机变频器频率调节风量，DO通道控制污泥回流泵启停，实现污水处理工艺自动化，提升处理效率。
6. 老旧DCS系统升级：在I/A系列老旧系统升级项目中，P0916JS可直接替换多个独立AI、AO、DI、DO模块，通过混合信号处理能力简化系统架构，无需大规模改造机柜与背板，降低升级成本，同时提升系统集成度与可靠性。
