FOXBORO PO911SM紧凑型监测模块
产品详情

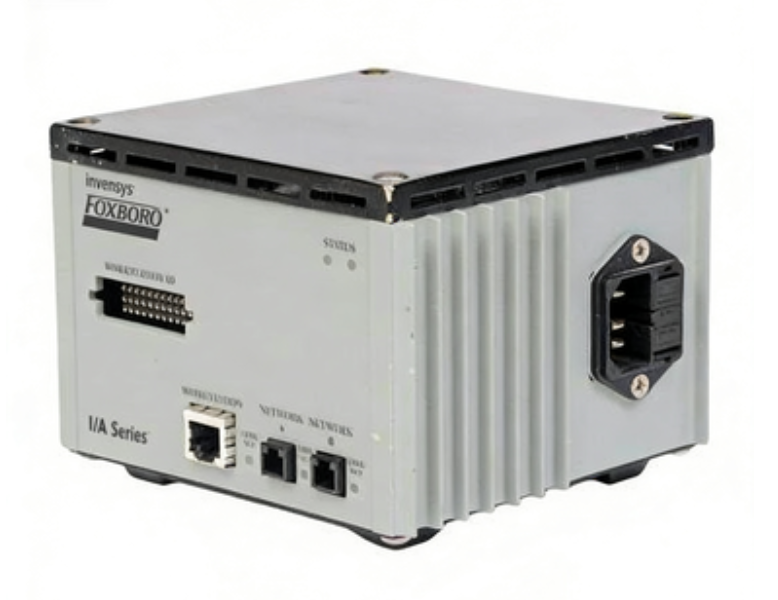

FOXBORO PO911SM紧凑型监测模块
产品概述
FOXBORO P0911SM是福克斯波罗（FOXBORO）公司面向工业过程监测场景推出的紧凑型智能监测模块，作为I/A Series（智能自动化系列）分布式控制系统（DCS）的重要配套组件，其核心功能是对工业生产过程中的温度、压力、液位、流量等关键工艺参数进行实时采集、精准监测与异常报警，同时将监测数据同步上传至控制层，为系统闭环控制提供可靠数据支撑。该模块采用高度集成化设计，体积仅为常规监测模块的1/3，能在狭小安装空间内实现多参数同步监测，适配石油化工、轻工制造、水处理等多行业的密集型监测需求，是提升工业过程可视化与可控性的关键设备。
与传统监测设备相比，P0911SM具备“小体积、多通道、高精度、低功耗”的核心优势，支持模拟量与数字量信号的混合接入，内置智能校准算法可自动修正测量误差，配合FOXBORO I/A系列系统的通用数据库，无需复杂组态即可快速接入现有控制系统，大幅降低了密集监测场景的设备部署成本与运维难度。
规格参数
品牌/型号：FOXBORO P0911SM；系列：I/A Series；类型：紧凑型过程监测模块
专属适配I/A系列DCS，聚焦工业过程多参数监测
供电参数
输入电压：24V DC ±10%；额定功耗：≤8W；支持反接保护
低功耗设计适配密集安装，反接保护避免接线失误损坏
信号接口
模拟量输入：8路（4-20mA/0-10V可选）；数字量输入：4路（干接点）；通信接口：1路RS485（Modbus RTU）
混合信号接入能力，适配主流工业传感器与变送器
测量性能
测量精度：±0.02% FS；采样周期：100ms/通道；量程范围：0-100%自定义
高精度采样满足精密监测需求，快速响应参数波动
物理与环境
外形尺寸：80mm×45mm×30mm；安装方式：DIN导轨卡扣式；工作温度：-10℃~+65℃；防护等级：IP30
超小体积适配密集安装，满足控制柜内狭小空间需求
功能与安全
报警输出：2路DO（报警触发）；绝缘电阻：≥500MΩ；EMC标准：IEC 61000-4-2/3
内置报警功能，抗干扰性能适配工业电磁环境
性能特点
FOXBORO P0911SM依托FOXBORO在工业监测领域的技术积累，结合紧凑型设计需求，具备多项适配密集监测场景的核心性能优势：
1. 超小体积与密集部署能力：80mm×45mm×30mm的紧凑尺寸仅为传统模块的1/3，配合35mm标准DIN导轨卡扣式安装，单个1U高度的机柜可并排安装12个模块，大幅提升机柜空间利用率，完美适配化工反应釜集群、水处理多罐体等密集监测场景。
2. 多参数混合监测功能：集成8路模拟量输入与4路数字量输入通道，可同时接入温度、压力、液位等模拟量传感器与阀门开关、设备运行状态等数字量信号，实现“一模块多参数”监测，减少设备数量与布线复杂度。
3. 高精度与快速响应性能：采用24位高精度A/D转换芯片，测量精度达±0.02% FS，可精准捕捉工艺参数的微小波动；100ms/通道的采样周期确保参数变化实时反馈，配合数字滤波算法，在复杂工况下仍能保持数据稳定性。
4. 智能校准与自诊断：内置自动校准功能，可通过RS485接口接收上位机校准指令，无需拆卸模块即可完成零点与满量程校准；自诊断模块实时监测输入信号异常、电源故障、通信中断等问题，通过报警输出与状态指示灯快速提示故障。
5. 低功耗与稳定运行：≤8W的额定功耗支持大规模密集安装，避免机柜供电负荷过大；采用工业级元器件与宽温设计，在-10℃的低温机房至+65℃的现场机柜中均能稳定运行，平均无故障运行时间（MTBF）达8万小时以上。
6. 灵活系统集成：原生支持Modbus RTU通信协议，可直接接入FOXBORO I/A系列DCS与第三方PLC系统；适配FOXBORO通用组态软件，支持图形化参数配置与数据映射，无需编写代码即可完成系统集成，缩短项目调试周期。
7. 安全防护与抗干扰：输入信号与电源回路采用光电隔离设计，绝缘电阻≥500MΩ，有效抵御工业现场电磁干扰；具备电源反接保护与过流保护功能，避免接线失误或供电波动导致模块损坏，提升系统运行安全性。
工作原理
FOXBORO P0911SM紧凑型监测模块的工作核心是“多通道信号采集-智能数据处理-数据上传与报警输出”的一体化流程，通过高精度采样与智能算法实现工业参数的可靠监测，具体工作机制如下：
1. 多类型信号采集：模块通过8路模拟量输入通道接收现场传感器（如PT100温度传感器、压力变送器）输出的4-20mA/0-10V信号，通过4路数字量输入通道采集设备干接点信号；所有输入通道均配备独立滤波电路，初步滤除现场电磁干扰信号。
2. 信号转换与数据处理：模拟量信号经24位A/D转换器转换为数字信号后，传输至核心MCU；MCU通过内置的线性化算法与温度补偿算法修正测量误差，将原始数据转换为实际物理量（如温度℃、压力MPa）；数字量信号经光电隔离后直接读取状态（通/断）并转换为数字逻辑信号。
3. 阈值判断与报警触发：MCU将处理后的参数值与预设的上下限阈值进行实时对比，当参数超出阈值范围（如压力过高、液位过低）时，立即触发2路数字量报警输出，控制外部声光报警器或联锁控制回路动作，同时记录报警时间与参数值用于追溯。
4. 数据上传与通信交互：通过RS485接口与上位机或控制系统建立通信，采用Modbus RTU协议将实时监测数据、报警状态、模块运行信息上传至控制层；同时接收上位机下发的控制指令，如参数阈值修改、手动校准指令等，实现远程配置与管理。
5. 自诊断与状态反馈：自诊断模块定期检测各输入通道信号完整性、A/D转换器工作状态、电源电压稳定性及通信链路质量；当检测到信号断路、电源电压异常等故障时，立即通过状态指示灯（如ERR灯常亮）提示，并将故障代码上传至上位机，便于快速定位问题。
6. 低功耗控制机制：采用间歇式采样与休眠唤醒设计，在无参数剧烈波动时自动降低采样频率并进入低功耗模式，当参数变化率超过阈值时立即唤醒至高速采样模式，在保证监测精度的同时降低功耗，适配大规模密集安装场景。
注意事项
为确保FOXBORO P0911SM紧凑型监测模块安全稳定运行，充分发挥其密集监测与精准测量性能，安装、使用及维护过程中需遵循以下注意事项：
- 安装与布线规范：密集安装时模块间距需预留≥3mm，确保散热良好；模拟量信号线缆需使用屏蔽双绞线，与动力电缆间距≥30cm，避免平行敷设；数字量输入线缆需远离高频干扰源（如变频器），防止误触发报警。
- 信号接入与配置：接入模拟量信号前需确认信号类型（4-20mA/0-10V）与通道配置一致，严禁接入超出量程的信号（如220V AC），否则会烧毁输入电路；配置参数阈值时需结合工艺需求合理设定，避免阈值过窄导致频繁报警或过宽失去监测意义。
- 电源与接地操作：必须接入24V DC±10%范围内的稳定电源，多个模块密集安装时建议采用独立电源分支供电，避免电压压降；模块外壳需可靠接地（接地电阻≤10Ω），屏蔽线缆的屏蔽层与模块接地端子连接，增强抗干扰性能。
- 校准与维护要点：首次安装使用前需进行零点校准，确保测量精度；每半年进行一次全量程校准，校准前需将模块置于标准环境中预热30分钟；校准过程中需断开现场信号，接入标准信号源，避免现场干扰影响校准结果。
- 报警与联锁管理：报警输出回路需配置独立熔丝（1A），防止短路烧毁模块；修改报警阈值前需确认现场工艺处于稳定状态，避免修改过程中触发误联锁；联锁控制回路需进行离线测试，确保报警触发时联锁动作可靠。
- 通信与网络配置：RS485总线通信距离超过100米时需加装终端电阻（120Ω）；多个模块组网时需设置唯一的从站地址，避免地址冲突导致通信混乱；修改通信参数（如波特率、校验位）后需重启模块使配置生效。
- 环境与防护措施：严禁在超出额定温湿度及粉尘浓度的环境中使用，高粉尘场景需为模块加装防尘罩；沿海或化工腐蚀环境中，需定期检查模块引脚与接线端子的腐蚀情况，发现氧化及时用酒精擦拭清理。
- 故障处理规范：出现报警或故障时，先通过上位机查看故障代码，再针对性排查；若为信号故障需检查传感器与接线链路，若为模块硬件故障需更换备用模块，故障模块返厂维修，禁止私自拆卸模块外壳。
