FOXBORO FBM205输入输出接口模块
产品详情

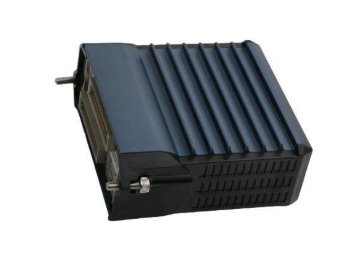

FOXBORO FBM205输入输出接口模块
模块概述：定位与核心价值
FBM205是FOXBORO专为其I/A Series DCS（分布式控制系统）设计的一款通用型输入输出接口模块，主要功能是实现控制系统与现场传感器、执行器等设备之间的模拟量信号转换与数据传输。该模块采用模块化设计，支持热插拔操作，既便于系统的前期安装部署，又能在不中断整体控制流程的前提下完成维护更换，极大提升了工业生产的连续性和可靠性。
与传统接口模块相比，FBM205在信号处理精度、抗恶劣环境能力及兼容性方面进行了优化升级，能够适配不同类型的模拟量信号，满足复杂工业场景下的多样化数据采集与控制需求，是连接控制中枢与生产现场的关键“神经节点”。
核心功能：信号处理与系统交互
FBM205模块的功能围绕“精准采集、稳定传输、安全控制”三大核心目标展开，具体表现为以下几个方面：
1. 多类型模拟量信号适配
模块支持多种常见模拟量输入输出信号类型，包括4-20mA直流电流信号、0-5V/1-5V直流电压信号等，能够直接与压力传感器、温度变送器、液位计、调节阀等主流现场设备对接，无需额外配置信号转换装置，简化了系统接线复杂度。同时，模块具备信号量程校准功能，可根据实际设备需求灵活调整信号采集与输出范围，提升数据采集的准确性。
2. 高效数据传输与实时交互
作为DCS系统的现场接口单元，FBM205通过系统总线与控制器实现高速数据交互，确保现场信号的实时上传与控制指令的即时下发。其内部集成的信号处理芯片能够对采集到的模拟量信号进行滤波、放大等处理，有效抑制工业现场的电磁干扰，保障数据传输的稳定性。
3. 热插拔与在线维护
模块采用FOXBORO专利的热插拔技术，在系统正常运行的情况下，可直接插拔模块进行更换或维护，不会对整个控制系统的运行造成影响。这一功能极大缩短了设备停机时间，降低了因维护导致的生产损失，尤其适用于连续化生产的工业场景。
4. 故障诊断与状态监控
FBM205具备完善的自诊断功能，能够实时监测模块自身的工作状态（如电源故障、信号异常等），并将故障信息通过总线反馈至DCS系统的操作站，便于操作人员及时发现并处理问题。模块面板上还设有状态指示灯，可直观显示电源、通信、信号等状态，为现场维护提供便利。
关键技术参数：性能指标详解
技术参数是衡量模块性能的核心依据，FBM205的关键参数如下，具体以官方手册为准：
1. 输入输出通道
- 通道数量：通常为8路输入/8路输出（可根据配置调整），输入与输出通道相互独立，便于灵活配置。
- 通道隔离：采用光电隔离技术，输入输出通道与系统总线之间、各通道之间均实现电气隔离，隔离电压可达250V AC，有效避免信号干扰和浪涌冲击对模块及系统的损坏。
2. 信号精度与范围
- 电流信号：输入/输出精度±0.1% FS（满量程），支持4-20mA、0-20mA等范围。
- 电压信号：输入/输出精度±0.1% FS，支持0-5V、1-5V、0-10V等范围。
- 采样速率：单通道采样速率可达100Hz，满足快速变化的工业过程参数采集需求。
3. 工作环境要求
- 工作温度：0-60℃，适应工业现场的温度波动环境。
- 相对湿度：5%-95%（无凝露），可在潮湿环境下稳定工作。
- 抗干扰能力：符合IEC 61000-4系列标准，具备较强的抗电磁干扰（EMI）和射频干扰（RFI）能力。
4. 电源与通信
- 供电电源：通常为24V DC，支持宽电压输入范围（18-36V DC），适应不同现场供电条件。
- 通信接口：兼容FOXBORO I/A Series系统总线（如FBM Bus），通信速率可达1Mbps，确保数据高速传输。
适用场景：工业领域的应用范围
凭借稳定的性能和灵活的配置，FBM205模块广泛应用于石油化工、化工、电力、冶金、造纸、制药等多个工业领域，主要用于以下场景：
1. 过程参数采集与监测
在石油化工、化工生产过程中，用于采集反应釜的温度、压力，管道的流量、液位等关键参数，并将数据实时上传至DCS系统，为操作人员提供生产过程的精准监控依据。
2. 设备控制与执行
接收DCS系统下发的控制指令，通过输出相应的模拟量信号控制调节阀的开度、泵的转速等，实现对生产过程的闭环控制，确保生产参数稳定在设定范围内，提升产品质量的一致性。
3. 恶劣环境下的信号传输
在电力行业的电厂、冶金行业的钢铁厂等电磁干扰较强的场景中，FBM205的高抗干扰能力能够保障信号的稳定传输，避免因干扰导致的数据失真或控制失误，提升系统运行的可靠性。
安装与维护：使用要点提示
1. 安装规范
- 模块需安装在FOXBORO专用的FBM机架中，确保安装牢固，避免振动导致的接触不良。
- 接线时需严格按照模块端子定义进行操作，区分输入、输出及电源端子，避免接反或短路；同时，建议对信号线缆采用屏蔽线，并做好屏蔽层接地，进一步提升抗干扰能力。
- 安装环境需满足模块的工作温度和湿度要求，避免阳光直射、雨水浸泡及腐蚀性气体侵蚀。
2. 维护要点
- 定期检查模块面板指示灯状态，结合DCS系统的故障诊断信息，及时发现模块及现场设备的异常情况。
- 进行模块更换时，需确认系统处于允许热插拔的状态，避免在高负载情况下插拔模块，确保操作安全。
- 定期对模块进行校准，尤其是在系统大修或更换现场设备后，通过标准信号源对模块的输入输出精度进行校验，保障数据采集与控制的准确性。
