FOXBORO FBM18工业控制器模块
产品详情

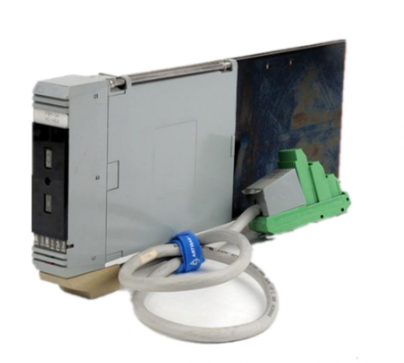

FOXBORO FBM18工业控制器模块
模块概述
FOXBORO FBM18是艾默生（Emerson）福克斯波罗（Foxboro）品牌I/A Series DCS系统中的核心工业控制器模块，标准型号包含FBM18 CP40等主流规格，隶属于FBM（Fieldbus Module）系列的控制类产品。与侧重信号转换的FBM07、FBM12等接口模块不同，FBM18以“分布式控制+本地自主决策”为核心定位，集成了高性能处理器与独立控制逻辑执行单元，既能作为DCS系统的分布式控制节点，也可在与主控制器通信中断时实现本地控制闭环，是保障工业生产过程连续稳定运行的关键控制设备。
FBM18模块继承了Foxboro DCS产品的高可靠性与强抗干扰设计，采用“控制核心+I/O扩展”的模块化架构，支持多类型FBM I/O模块的无缝对接，可根据工艺需求灵活配置控制规模。其核心优势体现在快速控制响应、丰富控制算法、冗余容错能力及宽环境适应性，广泛应用于石油化工、电力、冶金、造纸等对控制实时性与可靠性要求极高的流程工业领域。
核心功能特性
2.1 高性能分布式控制能力
FBM18模块内置32位高性能微处理器，运算速率达100 MIPS，可同时处理1000+个控制回路，支持从简单PID控制到复杂先进控制（APC）的全类型控制需求，具体表现为：
- 丰富控制算法集成：预植PID（比例-积分-微分）、PI、PD等基础控制算法，以及串级控制、比值控制、前馈控制、分程控制等复杂控制策略，同时支持用户通过Foxboro Control Language（FCL）自定义控制逻辑，适配不同工艺的控制需求。例如在化工反应釜温度控制中，可通过串级PID算法将夹套冷却水温度作为副回路，实现反应釜内温度的精准稳定控制。
- 高速控制周期：基础PID控制周期可低至10ms，复杂控制逻辑周期≤50ms，远高于常规接口模块的信号处理速度，能够快速响应现场工艺参数波动，有效抑制超调与振荡，提升控制品质。
- 本地自主控制功能：具备“主从控制”与“本地独立控制”双模式切换能力。正常工况下作为DCS主控制器的分布式节点，接收主控制器指令并上传数据；当与主控制器通信中断时，自动切换至本地控制模式，基于预设的控制逻辑与历史参数维持工艺稳定，避免因通信故障导致生产中断。
2.2 灵活的I/O扩展与系统集成
FBM18采用标准化总线扩展架构，通过Foxboro Fieldbus总线可直接连接FBM07（通用I/O）、FBM12（高精度模拟量I/O）、FBM10（交流数字量I/O）等系列I/O模块，最大支持8个扩展模块的级联，实现模拟量、数字量信号的集中采集与控制指令的统一输出。
系统集成方面，模块支持与I/A Series DCS的主控制器（如CP60、CP70）及操作员站、工程师站实现高速通信，通信速率达1Mbps，采用基于TCP/IP的工业以太网协议（可选配），确保控制指令与工艺数据的实时交互。同时支持OPC、Modbus等通用工业通信协议，可与第三方设备（如PLC、智能仪表）实现数据互通，提升系统兼容性。
2.3 全冗余容错与安全保护机制
FBM18以“零故障停机”为设计目标，构建了从硬件到软件的全层级冗余与保护体系：
- 硬件冗余设计：支持控制器模块双冗余（1+1）配置，两个模块实时同步控制逻辑与工艺数据，当主控制器出现故障时，备用控制器可在≤100ms内无扰切换，确保控制过程不中断；同时支持24V DC冗余电源输入与总线冗余通信，彻底消除单点故障风险。
- 数据安全保护：内置非易失性存储器（NVRAM），可永久保存控制逻辑、参数配置及历史数据，即使在意外断电情况下也不会丢失关键信息；支持数据加密传输，防止控制指令与工艺数据被篡改或窃取，满足工业信息安全要求。
- 故障诊断与联锁：实时监测自身硬件状态（如处理器、存储器、通信接口）及连接的I/O模块运行状态，当检测到故障时，立即生成故障代码并上传至DCS系统，同时触发预设的联锁保护逻辑（如紧急停车、阀门复位），避免故障扩大导致安全事故。
2.4 强抗干扰与宽环境适应能力
针对工业现场复杂的电磁与环境条件，FBM18采用多重强化设计：硬件层面实现控制核心与I/O扩展通道之间2500VAC/1min的隔离，通道间隔离电压达1500VAC/1min，可有效抵御电磁耦合与共模干扰；配备专用电磁屏蔽外壳，能抵御±4kV的静电放电（ESD）冲击及±2kV的浪涌干扰。
环境适应性方面，模块可在-40℃-75℃的极端温度范围、5%-95%无凝露的湿度环境下稳定运行，防护等级达IP20（模块本体），配合防爆外壳可满足Ex d IIB T6等防爆等级要求，适配高温、高湿、多粉尘及防爆等恶劣工业场景。
关键技术参数
核心处理器
32位RISC处理器，运算速率100 MIPS
控制能力
最大控制回路数：1000+；基础PID控制周期：10ms；复杂控制周期：≤50ms
I/O扩展能力
支持FBM系列I/O模块，最大扩展数量：8个；扩展总线：Foxboro Fieldbus
通信接口
1×Foxboro Fieldbus主站接口（1Mbps）；2×工业以太网接口（10/100Mbps，支持TCP/IP）；1×Modbus/OPC通信接口（可选）
冗余配置
控制器1+1冗余；电源24V DC冗余；通信总线冗余
电源要求
24V DC冗余输入，电压范围18-32V DC；最大功耗≤15W（单模块）
隔离性能
控制核心与I/O通道：2500VAC/1min；通道间：1500VAC/1min
工作环境
温度：-40℃-75℃；湿度：5%-95%（无凝露）；防护等级：IP20（本体）、IP67（带专用外壳）
机械特性
安装方式：19英寸标准机柜安装；外形尺寸：2U（88mm）×175mm×250mm（高×宽×深）；重量：约2.5kg
存储容量
RAM：512MB；Flash：1GB；NVRAM：16MB（非易失性）
典型应用场景
FBM18模块凭借“分布式控制+本地自主决策”的核心优势，在各类对控制连续性与可靠性要求极高的工业场景中发挥关键作用，典型应用包括：
1. 石油化工行业：大型炼油厂的催化裂化装置中，FBM18作为反应再生系统的分布式控制器，连接FBM12模块采集反应器温度、压力、料位等参数，通过串级PID算法控制进料量与再生器风量，即使与主DCS通信中断，仍能本地维持装置稳定运行，避免催化剂失活等重大损失。
2. 电力行业：火电厂的锅炉给水控制系统中，采用FBM18双冗余配置，连接FBM07模块采集汽包水位、给水流量、蒸汽流量等信号，通过三冲量PID控制算法调节给水泵转速，冗余切换无扰，确保锅炉水位稳定，防止汽包满水或干锅事故。
3. 冶金行业：钢铁厂的转炉炼钢控制系统中，FBM18作为转炉倾动与供氧控制节点，连接FBM10模块采集转炉角度、氧枪位置等数字量信号，通过自定义控制逻辑实现倾动速度与供氧流量的协同控制，本地控制模式确保炼钢过程连续，提升钢水质量。
4. 造纸行业：大型造纸机的网部与压榨部控制系统中，FBM18连接FBM12模块采集纸幅定量、水分、张力等参数，通过比值控制与前馈控制算法调节浆料流量与压榨压力，实现纸幅质量的精准控制，避免因通信故障导致的断纸事故。
5. 化工行业：大型化肥厂的合成氨装置中，FBM18作为合成塔控制节点，连接各类FBM I/O模块采集塔内温度、压力、氢氮比等关键参数，通过复杂先进控制算法调节循环气流量与反应温度，确保合成反应高效稳定，冗余设计满足化工生产的安全要求。
