YASKAWA DDSCR-R84H控制器
产品详情

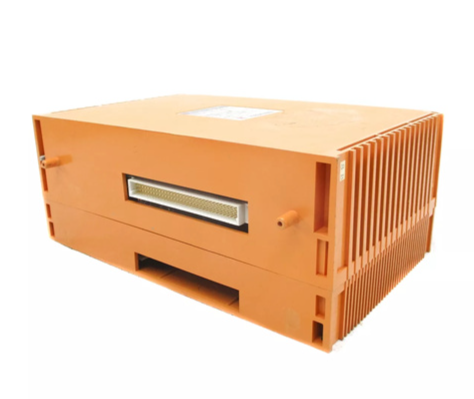

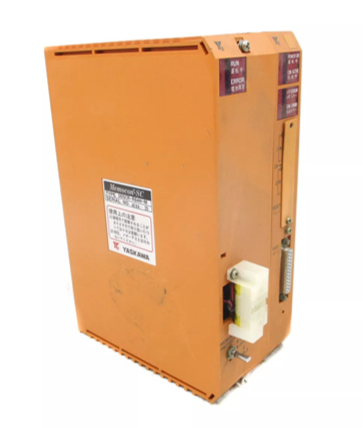

YASKAWA DDSCR-R84H控制器
YASKAWA DDSCR-R84H 控制器是安川电机（YASKAWA）推出的一款高性能微型可编程控制器（MPC），隶属于MEMOCON-SC系列产品。作为工业自动化控制系统的核心中枢，该控制器承担着指令解析、逻辑运算、设备协同控制及状态监测等关键任务，凭借高精度的控制性能、稳定的运行表现及灵活的适配能力，广泛应用于食品加工、包装、印刷、电子制造、机械制造等多个行业，可实现对传送带、包装机、印刷机、工业机器人、数控机床等各类工业设备的精准控制与高效管理。作为安川可编程控制产品家族的重要成员，其在程序处理速度、抗干扰设计、功能扩展性等方面延续了安川的技术优势，能够精准适配工业现场复杂的控制需求，保障整个自动化系统的稳定可靠运行。
核心技术参数
技术参数是YASKAWA DDSCR-R84H控制器适配不同工业设备、保障控制精度与运行稳定性的核心基础，结合其微型可编程控制器的产品定位及应用特性，核心参数标定如下：
- 供电参数：额定工作电压为AC100-240V，电压波动允许范围为±10%，可直接适配工业现场通用交流供电体系；额定工作电流为0.8A（AC220V工况下），待机电流为0.3A，具备低功耗运行特性，能够稳定为控制器核心运算模块、接口模块及外设提供电力支持，避免因供电波动导致的程序中断或控制失效。
- 运算与接口参数：采用高性能微处理器，基本指令处理速度≤0.1μs/步，可高效完成复杂逻辑运算与控制指令解析；支持最大程序容量为16k步，满足中大型自动化控制场景的程序存储需求。配备丰富的功能接口，包括24路数字输入接口、16路数字输出接口，输入信号电压范围为DC12-24V，响应时间≤0.5ms，输出采用继电器/晶体管混合驱动方式，继电器输出每路最大负载电流2A，晶体管输出每路最大负载电流0.5A，可直接驱动各类执行器；同时集成RS485、以太网通讯接口，支持Modbus、EtherNet/IP等主流工业通讯协议，数据传输速率最高可达100Mbps，实现与上位监控系统及现场设备的高速数据交互。
- 物理与环境参数：产品尺寸规格为250mm×180mm×80mm（长×宽×高），采用紧凑型机箱设计，适配标准工业控制柜导轨安装，可有效节省安装空间，便于与其他控制模块协同布局；工作环境温度范围为0-55℃，相对湿度≤90%（无结露），机箱采用密封式设计，具备良好的防尘、防油污能力，可在多粉尘、多油污的工业现场稳定运行；防护等级达到IP20，可有效防止固体异物侵入，保障内部元器件安全。
关键功能与核心特性
YASKAWA DDSCR-R84H控制器融合了安川先进的可编程控制技术与模块化设计理念，核心优势集中在高效运算、稳定控制、灵活适配及安全防护四个维度，能够充分满足多行业工业自动化场景下的复杂控制需求：
1. 高速运算与精准控制
搭载高性能32位微处理器，具备卓越的运算处理能力，基本指令处理速度≤0.1μs/步，复杂功能指令处理速度≤1μs/步，可快速解析来自上位系统的控制指令及现场传感器的状态信号，确保控制系统的实时性。支持多种运动控制功能，包括单轴定位、多轴同步控制、轨迹规划等，定位精度可达±0.01mm，能够精准驱动伺服电机、步进电机等执行元件，满足高精度运动控制场景需求。同时，内置高精度时钟模块，可实现定时控制、脉冲输出等功能，时间精度达到1ms，保障时序控制的准确性。
2. 强效抗干扰与稳定运行保障
在电路设计上采用多重抗干扰技术，输入输出接口均配备光电隔离模块，隔离电压≥2500VAC，可有效隔离现场高压信号与电磁干扰对控制器核心运算电路的影响，避免信号串扰与元器件损坏。电源接口集成防浪涌、过压、欠压保护电路，可抵御工业电网电压波动与浪涌冲击（最大抗浪涌电压可达2kV），保障供电稳定性。此外，采用高密度PCB布线设计，优化接地回路，并配备EMI滤波器，进一步提升控制器的抗干扰能力，确保其在变频器、电焊机等强电磁干扰环境下长期稳定运行，有效降低故障停机概率。
3. 灵活的系统适配与功能扩展
具备良好的系统兼容性，可直接适配安川各系列伺服驱动器、传感器及执行器，同时支持与各类主流工业PC、触摸屏、PLC控制系统无缝对接，无需额外适配模块。控制器预留4组扩展接口，可通过扩展模块灵活增加输入输出通道数量（最大可扩展至64路输入、32路输出），还可扩展模拟量输入输出模块、温度采集模块等功能模块，精准适配不同规模、不同类型的自动化控制需求。此外，支持多种编程语言（梯形图、功能块图、指令表），并配备友好的编程软件，便于工程师快速完成程序编写、调试与修改，提升项目实施效率。
4. 完善的安全保护与状态监测
内置多重安全保护机制，涵盖过流保护、过压保护、欠压保护、短路保护、过载保护及程序错误保护等多种类型。当检测到设备故障或异常工况时，控制器会立即切断输出并发出报警信号，同时将故障代码、故障发生时间等信息存储于内部存储器，便于后续故障排查与分析。配备多组状态指示LED灯，可实时显示电源状态、运行状态、通讯状态及故障报警状态，操作人员可通过指示灯快速判断设备运行情况；同时支持通过通讯接口向上位监控系统反馈运行状态、生产数据及故障信息，实现远程监测、远程诊断与远程维护。
适用行业与典型应用场景
凭借高速运算能力、精准控制性能、稳定的运行表现及灵活的适配性，YASKAWA DDSCR-R84H控制器广泛应用于多个工业自动化领域，尤其适配对控制精度、运行稳定性要求较高的中小型自动化控制系统，典型应用包括：
- 包装行业：应用于食品包装机、药品包装机、日化用品包装机等设备的控制系统，负责包装流程的全自动化控制，包括物料输送、计量、封口、贴标、分拣等工序的协同控制。通过采集光电传感器、压力传感器的状态信号，精准控制输送带、电磁阀、伺服电机的运行，确保包装精度与包装效率，同时实现包装数量统计、故障报警等功能。
- 印刷行业：集成于凹版印刷机、柔版印刷机、标签印刷机等印刷设备的控制单元，实现印刷过程的精准控制。负责控制印刷滚筒的转速同步、油墨供给量调节、纸张张力控制、套印精度校准等关键工序，通过精准的多轴同步控制，保障印刷品质量，提升印刷效率，同时支持印刷参数的灵活调整，适配不同规格、不同材质的印刷需求。
- 电子制造行业：应用于电子元件装配线、PCB板加工设备、电池生产设备等自动化生产线，实现电子元件的精准装配、焊接、检测与分拣。例如，在PCB板贴片生产线中，控制器负责控制贴片头的运动轨迹、吸嘴压力调节、元件定位检测等，通过高精度定位控制，确保贴片精度，提升生产良率。
- 其他工业控制场景：还可适配机械制造行业的数控机床辅助控制、物流运输行业的智能传送带控制、食品加工行业的生产线自动化控制等场景，同时可用于工业机器人的协同控制、测试测量设备的信号采集与控制等，为各类工业自动化设备提供可靠的控制核心，助力实现设备的自动化、智能化升级。
安装与调试规范
正确的安装与调试是保障YASKAWA DDSCR-R84H控制器发挥最佳性能的关键，需严格遵循以下规范，同时结合对应工业设备的技术手册要求执行：
1. 安装前准备
安装前需核对控制器型号、规格与控制系统需求是否匹配，检查控制器外观是否存在运输过程中的损坏（如机箱变形、接口破损、指示灯损坏等），确认安装工具（如螺丝刀、压线钳、万用表、防静电手环）和材料（如屏蔽电缆、接线端子、绝缘胶带）齐全。同时，确保安装环境符合要求：环境温度范围为0-55℃，相对湿度≤90%（无结露），避免安装在阳光直射、多粉尘、腐蚀性气体、强电磁干扰、振动剧烈的位置，安装区域需预留≥10cm的散热空间，防止热量积聚影响控制器性能。
2. 硬件安装与接线
安装时需先佩戴防静电手环，避免静电损坏控制器内部元器件。将控制器平稳卡入标准工业导轨，确保固定牢固、安装平整无松动，避免因振动导致内部线路接触不良。接线过程需严格遵循产品手册的接线图，核心接线要点包括：
- 电源接线：按照控制器铭牌标识，将AC100-240V电源火线、零线、地线分别连接到对应电源接口，确保接线牢固、极性正确；电源线路需串联符合规格的保险丝（建议1A），防止过流损坏控制器。
- 输入输出信号接线：输入输出信号线缆均采用双绞屏蔽线，将传感器、执行器等外设对应连接到控制器的输入输出接口，屏蔽层单端接地（靠近控制器端），减少电磁干扰；接线时需注意，输入输出线缆应与强电线路（如动力线）保持≥20cm的距离，避免信号干扰；继电器输出线路需根据负载功率选择合适线径，晶体管输出线路需注意续流保护，确保接线牢固，避免松动导致接触不良或短路。
- 通讯与接地线连接：通过标准通讯线缆连接控制器与上位监控系统或其他控制设备，确保通讯接口连接牢固，通讯线缆两端需做好屏蔽处理；接地线需采用截面≥2.5mm²的铜芯电缆，接地电阻≤4Ω，良好的接地可有效抑制电磁干扰，保障控制器稳定运行和人员安全。
需特别注意：接线过程中必须切断所有电源，严禁带电插拔控制器和接线，操作人员需穿戴绝缘手套等个人防护装备，避免触电或静电损坏设备；接线完成后，需再次核对接线极性、接口编号，确保无接错、接反情况，同时检查线缆排布是否整齐，避免线缆受压、受拉或与运动部件干涉。
3. 调试流程与参数设置
调试需遵循“硬件检查-程序编写与下载-参数配置-信号测试-系统联调”的流程，建议使用安川官方配套编程调试软件（如CX-Programmer或对应MEMOCON-SC系列调试软件）进行程序编写和参数配置：
- 硬件状态检查：接通电源后，观察控制器电源指示灯和各状态指示灯，确认电源指示灯常亮（正常），运行指示灯、通讯指示灯无异常报警；若出现故障报警，需立即断电检查电源接线、通讯接线及控制器安装情况。
- 程序编写与下载：根据控制需求，使用编程软件编写控制程序（支持梯形图、功能块图等编程语言），编写完成后进行程序语法检查，确保无语法错误；通过通讯线缆将程序下载至控制器，下载完成后核对程序版本与内容，确保下载正确。
- 软件参数配置：通过调试软件建立与控制器的通讯连接，根据实际应用需求设置核心参数，包括通讯协议类型、波特率、输入信号滤波时间、输出通道保护模式、运动控制参数（如定位精度、运动速度）等；参数设置完成后，需保存至控制器非易失性存储器，防止断电丢失。
- 系统联调：将控制器接入整个控制系统，进行全流程联调，模拟现场实际工况，检查控制器与上位系统、现场设备的信号交互是否顺畅，控制指令执行是否精准，程序运行是否稳定，无信号延迟、丢失或误触发情况；根据联调结果，微调程序参数，优化控制性能，确保系统满足生产需求。
