YASKAWA JANCD-XTU01B 电路板
产品详情

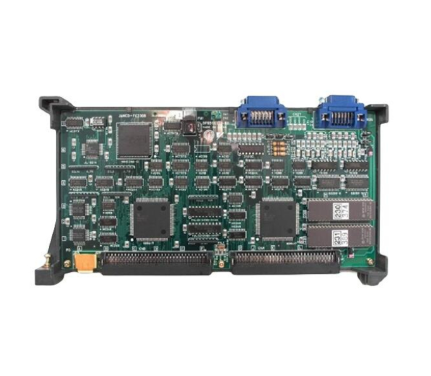

YASKAWA JANCD-XTU01B 电路板
YASKAWA JANCD-XTU01B 电路板是安川电机（YASKAWA）专为工业自动化控制系统研发的核心印刷电路模块，作为系统控制单元的关键组成部分，承担着信号处理、指令传输、设备协同控制等核心任务。该电路板凭借卓越的动态响应性能、稳定的运行表现及良好的系统兼容性，广泛集成于安川工业机器人控制柜、自动化生产线控制系统、数控机床控制单元等核心设备中，为各类工业自动化装备的精准运行提供底层硬件支撑。作为安川工业控制模块家族的重要成员，其在电路集成设计、抗干扰性能优化、功能模块化等方面延续了安川的技术优势，能够精准适配工业现场复杂的控制需求，保障整个自动化系统的稳定性与可靠性。
核心技术参数
技术参数是YASKAWA JANCD-XTU01B电路板适配不同控制系统、保障运行稳定性的核心基础，结合安川工业控制模块的通用技术标准及该型号的应用特性，其核心参数标定如下：
- 供电参数：额定工作电压为DC24V，电压波动允许范围为±10%，适配工业现场标准直流供电体系；额定工作电流为2A，峰值电流可达5A（短时间过载，持续时间≤3秒），能够稳定为电路板上的信号处理芯片、接口模块等核心组件提供电力支持，避免因供电波动导致的指令传输延迟或信号丢失。
- 信号与接口参数：配备多组功能接口，包括16路数字输入接口、8路数字输出接口，输入信号电压范围为DC12-24V，响应时间≤1ms，输出采用晶体管驱动方式，每路最大输出电流0.5A，可直接驱动小型继电器、传感器等外设；同时集成RS485通讯接口与以太网通讯接口，支持Modbus、EtherNet/IP等主流工业通讯协议，数据传输速率最高可达100Mbps，实现与上位控制系统的高速数据交互。
- 物理与环境参数：产品尺寸规格为180mm×120mm×30mm（长×宽×高），采用紧凑型PCB板设计，适配标准工业控制柜导轨安装与嵌入式安装两种方式，可有效节省安装空间，便于与其他控制模块协同布局；工作环境温度范围为0-55℃，相对湿度≤90%（无结露），电路板表面采用防氧化涂层处理，具备一定的防尘、防腐蚀能力，可在多粉尘、轻微腐蚀性气体的工业现场稳定运行；防护等级达到IP20，可有效防止固体异物侵入。
关键功能与核心特性
YASKAWA JANCD-XTU01B电路板融合了安川先进的信号处理技术与模块化设计理念，核心优势集中在精准控制、稳定运行、灵活适配及安全防护四个维度，能够充分满足工业自动化场景下的复杂控制需求：
1. 高精度信号处理与快速指令响应
采用安川定制化高速信号处理芯片，具备精准的信号采集与指令解析能力，可快速处理来自上位控制器的脉冲指令与模拟信号，指令响应延迟≤0.5ms，确保控制系统的实时性。针对工业现场常见的信号干扰问题，电路板内置自适应滤波电路，可通过参数设置调整滤波时间常数（0.1-10ms可调），有效过滤电磁噪声对信号的影响，提升信号传输的稳定性。同时，配备信号放大与整形模块，能够对微弱输入信号进行精准放大与波形优化，避免因信号衰减导致的控制误差，保障控制指令的精准执行。
2. 强效抗干扰与稳定运行保障
在电路设计上采用多重抗干扰技术，输入输出接口均配备光电隔离模块，隔离电压≥2500VAC，可有效隔离现场高压信号与电磁干扰对电路板核心电路的影响，避免信号串扰与元器件损坏。电源接口集成防浪涌、过压、欠压保护电路，可抵御工业电网电压波动与浪涌冲击（最大抗浪涌电压可达2kV），保障供电稳定性。此外，采用高密度PCB布线设计，优化接地回路，进一步提升电路的抗干扰能力，确保电路板在变频器、电焊机等强电磁干扰环境下长期稳定运行。
3. 灵活的系统适配与功能扩展
具备良好的系统兼容性，可直接适配安川YRC1000、DX100等系列工业机器人控制柜，同时支持与各类主流PLC、工业PC控制系统无缝对接，无需额外适配模块。电路板预留2组扩展接口，可通过扩展模块增加输入输出通道数量（最大可扩展至32路输入、16路输出），灵活适配不同规模的自动化控制系统需求。此外，支持参数自定义配置，可根据具体应用场景调整信号响应速度、通讯协议参数等，提升系统适配的灵活性。
4. 完善的安全保护与状态监测
内置多重安全保护机制，涵盖过流保护、过压保护、欠压保护、短路保护、过热保护及过载保护等多种类型。当检测到电路短路、过载或核心元器件温度超过70℃时，电路板会立即切断输出并发出报警信号，同时将故障代码存储于内部存储器，便于后续故障排查。配备多组状态指示LED灯，可实时显示电源状态、通讯状态、输入输出通道状态及故障报警状态，操作人员可通过指示灯快速判断设备运行情况；同时支持通过通讯接口向上位控制系统反馈运行状态与故障信息，实现远程监测与故障预警。
适用行业与典型应用场景
凭借精准的信号处理能力、稳定的运行表现及灵活的适配性，YASKAWA JANCD-XTU01B电路板广泛应用于多个工业自动化领域，尤其适配对控制精度与运行稳定性要求较高的核心控制场景，典型应用包括：
- 工业机器人领域：作为安川SP210、SP225等系列工业机器人控制柜的核心控制模块，负责机器人关节运动控制、轨迹规划及与周边设备的信号交互。例如，在装配机器人工作站中，通过电路板解析上位控制器的运动指令，驱动伺服电机精准完成关节转动，同时采集夹具夹紧状态、工件定位信号，保障装配过程的精准性与连贯性。
- 自动化生产线控制领域：应用于汽车零部件生产线、电子元件装配线、食品包装生产线等自动化生产线的核心控制单元，实现对生产线各工序设备的协同控制。通过采集光电传感器、压力传感器等现场设备的状态信号，向上位系统反馈生产进度，同时执行上位系统下发的控制指令，控制输送带、电磁阀、伺服驱动器等设备运行，保障生产线高效协同运转。
- 数控机床领域：集成于数控机床的控制单元，负责机床主轴运动控制、刀库换刀控制及冷却、润滑系统的辅助控制。通过解析数控系统的加工指令，驱动伺服电机实现主轴的精准调速与定位，同时采集刀库位置信号、工件夹紧信号，确保加工过程的顺畅进行，提升加工精度与效率。
- 其他工业控制场景：还可适配智能仓储系统的堆垛机控制、智能检测设备的信号采集与控制、新能源设备的运行状态监测与控制等场景，为各类工业自动化设备提供可靠的底层控制支撑，助力实现设备的自动化、智能化升级。
安装与调试规范
正确的安装与调试是保障YASKAWA JANCD-XTU01B电路板发挥最佳性能的关键，需严格遵循以下规范，同时结合安川机器人或对应控制系统的技术手册要求执行：
1. 安装前准备
安装前需核对电路板型号、规格与控制系统是否匹配，检查电路板外观是否存在运输过程中的损坏（如PCB板开裂、元器件脱落、引脚弯曲、涂层破损等），确认安装工具（如螺丝刀、压线钳、万用表、防静电手环）和材料（如屏蔽电缆、接线端子、绝缘胶带）齐全。同时，确保安装环境符合要求：环境温度范围为0-55℃，相对湿度≤90%（无结露），避免安装在阳光直射、多粉尘、腐蚀性气体、强电磁干扰、振动剧烈的位置，安装区域需预留≥5cm的散热空间，防止热量积聚影响电路板性能。
2. 硬件安装与接线
安装时需先佩戴防静电手环，避免静电损坏电路板元器件。根据安装方式选择合适的固定方式：导轨安装需将电路板平稳卡入标准工业导轨，确保固定牢固；嵌入式安装需将电路板精准嵌入控制单元预留卡槽，通过螺丝固定，确保安装平整无松动。接线过程需严格遵循产品手册的接线图，核心接线要点包括：
- 电源接线：按照电路板铭牌标识，将DC24V电源正极、负极分别连接到对应电源接口，确保极性正确；电源线路需串联符合规格的保险丝（建议3A），防止过流损坏电路板。
- 输入输出信号接线：输入输出信号线缆均采用双绞屏蔽线，将传感器、执行器等外设对应连接到电路板的输入输出接口，屏蔽层单端接地（靠近电路板端），减少电磁干扰；接线时需注意，输入输出线缆应与强电线路（如动力线）保持≥20cm的距离，避免信号干扰；输出线路需根据负载功率选择合适线径，确保接线牢固，避免松动导致接触不良或短路。
- 通讯与接地线连接：通过标准通讯线缆连接板卡与上位控制器，确保通讯接口连接牢固，通讯线缆两端需做好屏蔽处理；接地线需采用截面≥2.5mm²的铜芯电缆，接地电阻≤4Ω，良好的接地可有效抑制电磁干扰，保障电路板稳定运行和人员安全。
需特别注意：接线过程中必须切断所有电源，严禁带电插拔电路板和接线，操作人员需穿戴绝缘手套等个人防护装备，避免触电或静电损坏设备；接线完成后，需再次核对接线极性、接口编号，确保无接错、接反情况。
3. 调试流程与参数设置
调试需遵循“硬件检查-参数配置-信号测试-系统联调”的流程，建议使用安川官方配套调试软件（如SigmaWin+或对应机器人控制系统调试软件）进行参数配置和测试：
- 硬件状态检查：接通电源后，观察电路板电源指示灯和各状态指示灯，确认电源指示灯常亮（正常），通讯指示灯、输入输出指示灯无异常报警；若出现故障报警，需立即断电检查电源接线、通讯接线及电路板安装情况。
- 软件参数配置：通过调试软件建立与电路板的通讯连接，根据控制系统需求设置核心参数，包括通讯协议类型、波特率、输入信号滤波时间、输出通道保护模式等；对于机器人控制场景，还需配置关节运动参数、轨迹规划参数等；参数设置完成后，需保存至电路板非易失性存储器，防止断电丢失。
- 单通道信号测试：分别对每路输入输出通道进行单独测试，输入通道测试：通过触发对应传感器，观察调试软件显示的信号状态和电路板输入指示灯，确认信号能被准确采集；输出通道测试：通过软件下发输出指令，观察执行器动作和电路板输出指示灯，确认输出信号正常。
- 系统联调：将电路板接入整个控制系统，进行全流程联调，模拟现场实际工况，检查电路板与上位控制器、现场设备的信号交互是否顺畅，控制指令执行是否精准，无信号延迟、丢失或误触发情况；对于运动控制场景，还需测试运动轨迹的精准性与平稳性；根据联调结果，微调相关参数，优化系统性能。
