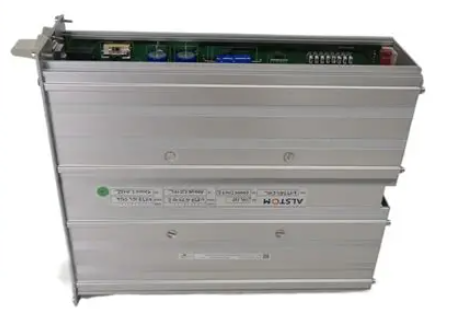

ALSTOM N897164610L通信接口模块
ALSTOM N897164610L通信接口模块
概述
该模块可以直接安装在兼容的阿尔斯通继电器上，也可以作为独立单元安装在控制柜中。它提供电气隔离和协议转换，使继电器能够使用RS485多点网络进行长距离通信。N897164610L支持Modbus RTU协议，该协议广泛应用于公用事业和工业自动化。它还包括用于电源和通信状态的诊断LED，简化了故障排除。
主要特点
串行通信端口：一个RS232端口（本地配置）和一个RS485端口（网络通信）。
协议支持：Modbus RTU（主/从）和ASCII模式。
电隔离：通信端口和继电器电路之间的2.5 kV隔离。
数据速率：高达115200波特，软件可选。
LED指示灯：电源、TX、RX和故障指示。
紧凑型设计：低剖面外壳，便于安装在继电器箱或DIN导轨中。
宽电源范围：24-250VDC/100-240VAC（可选）。
技术规格
电源：来自主机继电器背板或外部24 VDC。
通信接口：RS232（DB9）和RS485（螺丝端子）。
协议：Modbus RTU/ASCII，透明模式。
隔离电压：2500 Vrms，持续1分钟。
工作温度：-25°C至+70°C。
尺寸：50 x 100 x 120毫米（约）。
安装：卡扣式DIN导轨或面板安装。
应用程序
N897164610L用于在各种情况下对阿尔斯通保护继电器进行远程监控：
将馈线保护继电器集成到变电站SCADA中。
将变压器差动继电器连接到工厂DCS。
为数据集中器构建IED的多点网络。
为工程师提供本地配置端口。
配置和集成
使用DIP开关或通过主机继电器的软件命令进行配置。该模块可以设置为从模式或主模式，具有可配置的从ID、波特率和奇偶校验。它与大多数具有扩展端口的阿尔斯通继电器兼容。安装后，它会自动传递通信数据，使继电器在网络上显示为标准的Modbus设备。N897164610L增强了保护系统的互操作性，减少了工程工作量和布线成本。
总之，阿尔斯通N897164610L通信接口模块是将保护继电器现代化并连接到更高级别自动化系统的重要配件，可确保可靠的数据交换和系统可见性。
