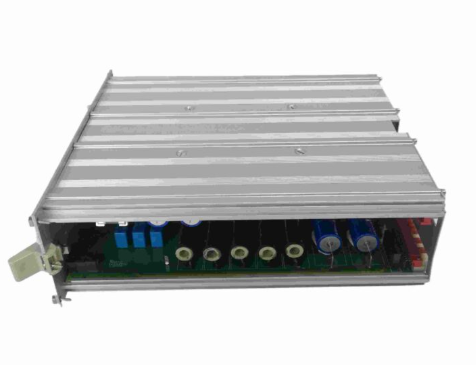

ALSTOM N897164611M电源模块
ALSTOM N897164611M电源模块
概述
该模块接受各种交流或直流输入电压，并将其转换为继电器电子设备、通信模块和I/O板所需的隔离直流输出。它具有高效率、低纹波和内置过电流、过电压和短路保护功能。N897164611M可以安装在DIN导轨上或集成到继电器外壳中，为新安装和改装提供了灵活性。
主要特点
宽输入范围：接受85-264VAC（47-63Hz）或88-300VDC。
稳压输出：根据不同型号提供+5 VDC和±15 VDC（或24 VDC）。
输出功率：连续高达40W。
隔离：3 kV输入到输出隔离。
保护功能：过电流、过电压和自动恢复的热关机。
LED指示灯：电源正常，输出正常，故障状态。
紧凑尺寸：超薄设计，节省安装空间。
工作温度：-30°C至+70°C。
技术规格
输入电压：85-264VAC或88-300VDC。
输出：4 A时+5 VDC，0.5 A时±15 VDC（或1.7 A时24 VDC）。
纹波和噪声：<50 mV p-p。
效率：典型值>80%。
保持时间：满载时>20ms。
绝缘强度：3000 VAC输入到输出，1500 VAC输入到地。
平均故障间隔时间：>200000小时。
认证：UL、CSA、CE、IEC 61000-6-2。
应用程序
N897164611M用于各种保护和控制方案，在这些方案中，可靠的电源至关重要：
为变电站提供阿尔斯通麦克风继电器。
为通信转换器和I/O扩展模块供电。
用现代电源改装旧继电器。
关键保护功能的备用电源。
安装和集成
该模块设计为易于安装在标准DIN导轨（35毫米）上或直接面板安装。它具有用于输入和输出连接的可插拔接线端子，简化了接线和维护。N897164611M可以与任何需要外部直流电源的阿尔斯通继电器一起使用，也可以作为辅助设备的独立电源。其坚固的设计确保了即使在低温下也能可靠启动，并对电噪声具有免疫力。
总之，阿尔斯通N897164611M电源模块为保护系统提供了可靠的电源，提高了整体系统可用性并减少了停机时间。
