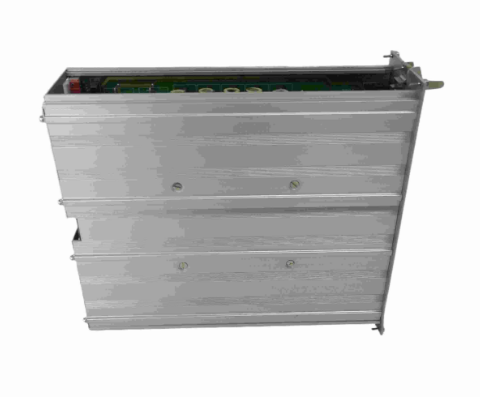

ALSTOM P70035W82V馈线保护继电器
ALSTOM P70035W82V馈线保护继电器
概述
P70035W82V连续测量三相电流和剩余电流。它提供定时和反时限过电流特性（IEC和ANSI曲线）。定向过电流元件可以设置为正向或反向，从而在网状网络中实现选择性故障清除。其他功能包括过压/欠压保护、欠频和架空线路的多触发自动重合闸。继电器具有用户友好的界面，带有图形LCD和键盘，简化了本地操作和设置查看。
主要特点
保护功能：50/51（相过电流）、50N/51N（接地故障）、67（定向过电流），27/59（电压）、81（频率）、79（自动重合闸）。
测量：真实RMS电流、需求电流、故障电流记录。
可编程逻辑：用于自定义联锁和控制的可配置逻辑门。
用户界面：128x64图形液晶显示器，多语言，6个导航键。
通信：RS485与Modbus RTU，可选IEC 61850或Profibus。
数字输入/输出：6个数字输入，4个输出继电器（可通过输入/输出模块扩展）。
事件和故障记录：200个事件，10个带示波器的故障记录。
自我监控：具有监视器输出的持续内部诊断。
技术规格
标称电流：1 A或5 A（CT输入）。
辅助电源：24-250 VDC/100-240 VAC。
电流输入：0-20A连续，100A持续1秒。
电压输入：0-150VAC（电压保护可选）。
频率范围：50/60 Hz自动感应。
过电流精度：设定值的±2%。
方向精度：在标称电流下为±2°。
输出触点：4个C型，8A/250 VAC。
工作温度：-25°C至+70°C。
外壳：面板安装，96 x 96 mm（¼DIN）。
认证：IEC 60255、CE、UL。
应用程序
P70035W82V非常适合保护公用事业和工业网络中的中压馈线：
径向分布馈线。
回路或环形主馈线（方向保护）。
变压器一次和二次保护。
工业厂房进线和公交联络线。
带自动重合闸的架空线路。
配置和集成
继电器可以使用前面板键盘或通过阿尔斯通的软件进行完全配置。多个设置组允许适应不同的操作条件（例如，正常和紧急）。定向元件可以使用电压极化或电流极化。自动重合功能最多支持4次拍摄，可编程死区时间。通过Modbus RTU或可选协议与SCADA集成非常简单。继电器紧凑的尺寸和全面的保护使其成为现代配电网的经济高效的选择。
总之，阿尔斯通P70035W82V馈线保护继电器在紧凑的封装中提供了先进的保护功能，提高了网络的可靠性和选择性。
