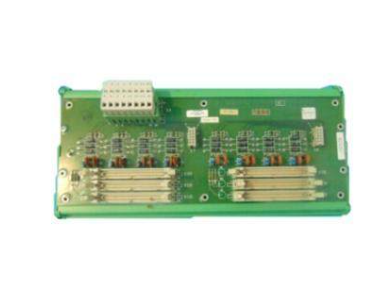

ALSTOM N895313512X数字输出模块
ALSTOM N895313512X数字输出模块
概述
N895313512X通过扩展总线或串行接口连接到主机继电器，作为继电器逻辑的额外输出通道。每个输出都是一个完全隔离的机电继电器，具有高分断能力，适用于直接控制断路器跳闸线圈、报警器和指示器。该模块包括每个输出的LED状态指示灯，可以安装在DIN导轨上或继电器箱中。其坚固的设计可确保在恶劣的变电站环境中可靠运行。
主要特点
输出数量：6个C型（SPDT）继电器输出。
触点额定值：250 VAC/30 VDC（电阻性）时为8 A，125 VDC时为0.2 A（电感性）。
隔离：触点和逻辑之间为2.5 kV。
输出模式：可配置为闭锁或非闭锁、故障保护或非故障保护。
LED指示：每个输出都有单独的状态LED。
通信：通过扩展端口到主机中继（专有）。
电源：来自主机继电器或外部24 VDC。
工作温度：-25°C至+70°C。
技术规格
输出通道：6。
触点材料：银合金，镀金。
最大开关电压：250 VAC/125 VDC。
最大开关电流：8 A AC/5 A DC。
机械寿命：>10^7次操作。
电气寿命：在额定负载下运行>10^5次。
响应时间：从命令到联系人更改小于10毫秒。
尺寸：45 x 110 x 100毫米。
安装：DIN导轨（EN 50022）。
认证：CE、UL待定。
应用程序
N895313512X用于扩展各种保护和控制应用中的输出能力：
为双线圈断路器添加额外的跳闸输出。
驱动多个报警指示灯（灯、喇叭）。
包含单独的锁定功能。
为远程SCADA指示提供输出。
与辅助继电器和PLC接口。
配置和集成
当连接时，主机继电器会自动检测到该模块。使用继电器的配置软件，每个输出都可以分配给特定的保护元件、逻辑输出或用户定义的条件。输出可以设置为在报警、跳闸或任何可编程条件下通电。该模块的紧凑尺寸使其能够以最小的空间影响添加到现有的面板中。输出配备浪涌保护，可在电磁环境中可靠运行。
总之，阿尔斯通N895313512X数字输出模块提供了一种简单可靠的方法来扩展保护系统的输出能力，从而实现更全面的控制和报警。
