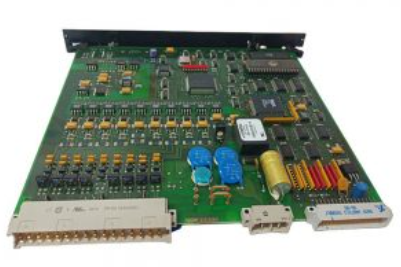

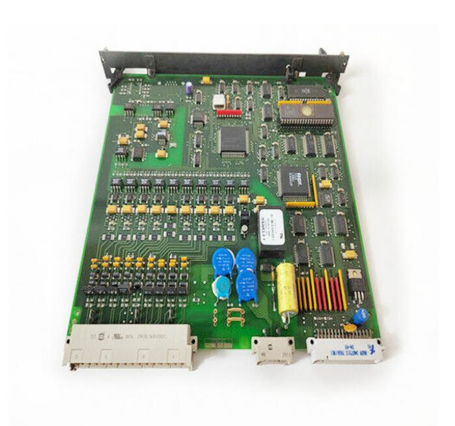

Alstom BCSR1 8个逻辑输出信号接线板
产品详情
Alstom BCSR1 8个逻辑输出信号接线板
产品概述
Alstom BCSR1端子板是阿尔斯通（ALSTOM）专为工业自动化控制系统设计的8路逻辑输出信号转接与驱动适配核心部件，核心作用为上位控制器（如PLC/DCS）输出的逻辑控制信号提供安全转接、负载适配及稳定驱动传输。该端子板作为控制系统与现场执行机构之间的关键信号桥梁，能够将8路离散逻辑输出信号进行集中转接与规范布线，通过标准化端子接口实现与各类执行元件（如继电器、接触器、电磁阀）的精准对接，同时具备输出短路保护、反接保护及强化抗干扰等核心特性，确保逻辑输出信号传输的可靠性与执行机构的安全运行。其采用工业级高承载端子与强化绝缘设计，结构紧凑、安装便捷，广泛集成于工业制造、轨道交通、能源监控等自动化控制场景的执行端，为系统逻辑控制信号的有序输出与执行机构的精准驱动提供基础保障。
规格参数
基于阿尔斯通工业自动化系列产品技术标准及逻辑输出信号转接通用规范，Alstom BCSR1 8路逻辑输出信号端子板核心规格参数如下：
- 工作属性：8路逻辑输出信号专用端子板，负责信号转接、负载适配与驱动传输，无信号处理功能
- 适配信号类型：支持PNP/NPN型逻辑输出信号，可驱动继电器、接触器、电磁阀等执行元件
- 端子数量：8路输出端子+2路公共端（PNP/NPN分别适配）+2路电源适配端子，总计12路标准化端子
- 防护等级：IP65，具备防尘、防喷射水能力，适应工业恶劣现场环境
- 物理尺寸：90mm×70mm×38mm（长×宽×高），标准导轨式安装，适配通用控制柜
- 端子类型：高承载弹簧式接线端子，额定接线线径0.5~2.5mm²，连接牢固且接触阻抗低
- 适配控制器：可无缝对接阿尔斯通全系列PLC及主流品牌工业控制器数字量输出模块，兼容性优异
- 工作环境：温度-20℃~60℃，相对湿度≤90%RH（无结露）；存储温度-30℃~70℃
- 绝缘等级：端子间及端子与外壳间绝缘电压≥2500VAC，绝缘电阻≥100MΩ（500V DC），通道间隔离电压≥1500VDC
- 额定参数：单端子额定承载电流≤5A，支持DC 18~30V外部供电；具备短路保护功能，短路耐受电流≥10A（瞬时）
- 电磁兼容性：符合IEC 61000-4系列标准，具备强抗电磁干扰能力，输出信号响应延迟≤10ms
- 机械强度：端子插拔寿命≥100次，紧固扭矩0.5~0.8N·m，具备优异的机械稳定性
- 保护特性：具备输出短路保护、电源反接保护功能，可有效防止负载故障或接线错误导致的设备损坏
性能特点
- 8路精准逻辑输出转接：专为8路逻辑输出信号设计，端子布局规整，每路信号独立转接且通道间隔离，可有效避免输出信号串扰，确保控制指令传输的准确性与及时性。
- 强化保护与安全驱动：内置短路保护与电源反接保护电路，当负载短路或电源正负极接反时可快速切断回路，保护上位控制器与端子板核心部件；单端子额定承载电流达5A，可直接驱动中低功率执行元件，无需额外配置驱动模块。
- 高可靠性与环境适应性：选用工业级高承载端子与壳体材料，耐温、耐湿度性能优异，可在-20℃~60℃宽温范围及高湿度环境下长期稳定工作，适应各类工业恶劣场景；输出信号响应延迟≤10ms，确保执行机构快速响应控制指令。
- 灵活适配与便捷集成：兼容PNP/NPN两种类型逻辑输出信号，无需额外配置即可适配不同输出类型的控制器；标准化导轨式安装设计，可快速嵌入现有控制柜布局，安装效率高；配备专用公共端，简化接线逻辑。
- 规范布线与运维便捷：集中式端子布局实现8路输出信号的规整布线，简化现场接线复杂度；端子标识清晰（区分PNP/NPN公共端、输出端子），便于后期信号排查与维护；采用防误插端子设计，降低接线错误概率。
- 强抗干扰与绝缘性能：采用高等级绝缘材料与全隔离端子设计，绝缘电压≥2500VAC，能有效阻断工业现场电磁干扰与地电位差影响；符合IEC 61000-4电磁兼容标准，确保在强干扰环境下仍能稳定传输输出信号。
工作原理
Alstom BCSR1端子板核心基于“逻辑信号集中转接-负载适配-安全驱动传输”的工作逻辑，作为纯被动式信号转接与驱动适配部件，不具备信号处理功能，其核心作用是构建上位控制器与现场执行机构之间的可靠控制链路，通过强化保护、通道隔离及规范端子接口设计，保障逻辑输出信号的安全传输与执行机构的精准驱动。
具体工作流程如下：首先，上位控制器（如PLC/DCS）数字量输出模块的8路逻辑控制信号通过线缆接入端子板的8路独立输出端子，根据控制器输出类型（PNP/NPN）对应连接专属公共端，同时通过电源适配端子接入DC 18~30V外部供电，为执行机构驱动提供电源支撑；端子板通过内部强化绝缘隔离线路将每路输出信号进行独立转接，避免不同通道信号之间产生串扰，同时通过内置保护电路对每路输出进行实时监测；随后，通过标准化输出端子与连接线缆，将规整后的8路逻辑输出信号同步传输至现场执行机构（如继电器线圈、电磁阀、接触器线圈等），完成控制信号的转接与执行机构的驱动；在整个信号传输与驱动过程中，端子板的高等级绝缘结构、通道隔离设计及高承载端子持续发挥作用，确保逻辑控制信号在恶劣工业环境下稳定传输，同时内置的短路保护、反接保护电路实时响应故障状态，当检测到负载短路或电源反接时快速切断回路，保护控制器与端子板安全；规范的端子布局便于运维人员进行信号标识、接线检查与故障排查，提升系统运维效率。
