Alstom BCEA1 8个模拟输入信号接线板
产品详情

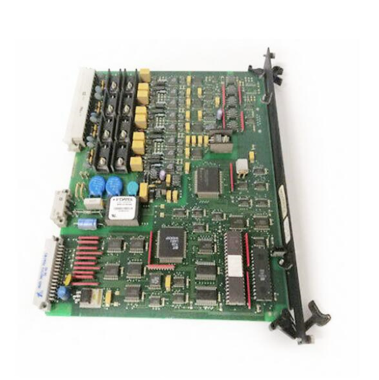

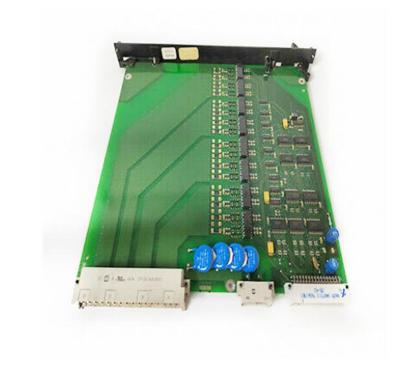

Alstom BCEA1 8个模拟输入信号接线板
产品概述
Alstom BCEA1端子板是阿尔斯通（ALSTOM）专为工业自动化控制系统设计的8路模拟输入信号转接与适配核心部件，核心作用为工业现场微弱模拟输入信号的安全转接、端子适配及低失真规整传输。该端子板作为控制系统与模拟传感器之间的关键信号桥梁，能够将8路连续模拟输入信号（如温度、压力、流量传感器信号）进行集中转接与规范布线，通过标准化端子接口实现与上位控制器（如PLC/DCS）的精准对接，同时具备强化屏蔽抗干扰、信号隔离保真等核心特性，确保微弱模拟信号传输的稳定性与准确性。其采用工业级高精度端子与强化绝缘屏蔽设计，结构紧凑、安装便捷，广泛集成于能源发电、石油化工、精密制造等对模拟信号传输质量要求较高的自动化控制场景前端，为系统模拟信号的有序接入与高质量传输提供基础保障。
规格参数
基于阿尔斯通工业自动化系列产品技术标准及模拟输入信号转接通用规范，Alstom BCEA1 8路模拟输入信号端子板核心规格参数如下：
- 工作属性：8路模拟输入信号专用端子板，仅负责信号转接与适配，无信号处理功能
- 适配信号类型：支持电压型（0-5V、0-10V）、电流型（4-20mA、0-20mA）模拟信号接入，兼容主流模拟传感器信号
- 端子数量：8路输入端子+2路公共端（电压/电流信号分别适配）+2路辅助电源端子，总计12路标准化端子
- 防护等级：IP65，具备防尘、防喷射水能力，适应工业恶劣现场环境
- 物理尺寸：90mm×70mm×38mm（长×宽×高），标准导轨式安装，适配通用控制柜
- 端子类型：高精度弹簧式接线端子，额定接线线径0.14~2.5mm²，连接牢固且低接触阻抗
- 适配控制器：可无缝对接阿尔斯通全系列PLC及主流品牌工业控制器模拟量输入模块，兼容性优异
- 工作环境：温度-20℃~60℃，相对湿度≤90%RH（无结露）；存储温度-30℃~70℃
- 绝缘等级：端子间及端子与外壳间绝缘电压≥2500VAC，绝缘电阻≥100MΩ（500V DC），通道间隔离电压≥1500VDC
- 额定参数：单端子额定承载电流≤3A，适配常规模拟信号传输需求；辅助电源支持24VDC±10%输出，为无源模拟传感器供电
- 电磁兼容性：符合IEC 61000-4系列标准，具备强抗电磁干扰能力，信号传输失真度≤0.1%
- 机械强度：端子插拔寿命≥100次，紧固扭矩0.4~0.6N·m，具备优异的机械稳定性
- 接线距离：建议模拟信号接线距离不超过20米，超出需配置信号放大器
性能特点
- 8路精准模拟信号转接：专为8路模拟输入信号设计，端子布局规整，每路信号独立转接且通道间隔离，可有效避免模拟信号串扰，确保信号传输的低失真与准确性。
- 强化屏蔽与抗干扰：采用全金属屏蔽外壳与高等级绝缘材料，配合屏蔽线缆适配设计，能有效阻断工业现场电磁干扰与地电位差影响，保障微弱模拟信号的传输纯净度。
- 高可靠性与信号保真：选用高精度低接触阻抗端子，减少信号传输损耗；具备优异的温湿度适应性，可在-20℃~60℃宽温范围长期稳定工作，避免环境因素导致信号漂移。
- 灵活适配与便捷集成：兼容电压型、电流型多种模拟信号类型，无需额外配置即可适配不同品牌模拟传感器；标准化导轨式安装设计，可快速嵌入现有控制柜布局，安装效率高。
- 规范布线与运维便捷：集中式端子布局实现8路模拟信号的规整布线，简化现场接线复杂度；端子标识清晰（区分电压/电流/公共端），便于后期信号排查与维护；采用防误插端子设计，降低接线错误概率。
- 安全防护与辅助供电：具备过流承载保护能力，避免瞬时电流冲击损坏端子；外壳采用阻燃材料，符合工业安全标准；配备辅助电源端子，可直接为无源模拟传感器提供稳定供电，提升系统集成灵活性。
工作原理
Alstom BCEA1端子板核心基于“模拟信号集中转接-标准化适配-低失真安全传输”的工作逻辑，作为纯被动式信号转接部件，不具备信号处理功能，其核心作用是构建现场模拟传感器与上位控制器之间的可靠信号传输链路，通过强化屏蔽、通道隔离及规范端子接口设计，保障微弱模拟信号的安全、低失真传输。
具体工作流程如下：首先，工业现场的模拟传感器（如温度变送器、压力传感器、流量传感器等）通过屏蔽线缆接入端子板的8路独立模拟输入端子，根据信号类型（电压/电流）对应连接专属公共端，形成完整的信号输入回路；端子板通过内部强化绝缘隔离线路将每路模拟信号进行独立转接，避免不同通道信号之间产生串扰，同时金属屏蔽外壳与屏蔽线缆配合阻断现场电磁干扰信号窜入传输链路；随后，通过标准化输出端子与屏蔽连接线缆，将规整后的8路模拟输入信号同步传输至上位控制器的模拟量输入接口，完成信号的转接与传输；在整个信号传输过程中，端子板的高等级绝缘结构、通道隔离设计及低接触阻抗端子持续发挥作用，确保微弱模拟信号在恶劣工业环境下保持低失真稳定传输，同时规范的端子布局便于运维人员进行信号标识、接线检查与故障排查；此外，端子板配备的辅助电源端子可根据需求接入24VDC电源，为现场无源模拟传感器提供稳定供电，无需额外配置电源模块，提升系统集成便捷性。
